Электроприводы

Электроприводы для клапанов и заслонок систем вентиляции, кондиционирования, отопления и противопожарной защиты. 211 моделей в 6 категориях: приводы воздушных заслонок, противопожарных клапанов, клапанов дымоудаления, шаровых кранов, VAV-систем и взрывозащищённые исполнения. Напряжение питания 24В и 230В, управляющий сигнал 0–10В, 2–10В или двухпозиционный.

Электроприводы для вентиляции — типы и применение

Электропривод для вентиляции преобразует электрический сигнал от контроллера в механическое перемещение штока или поворот вала. В зависимости от типа регулируемого устройства применяются:

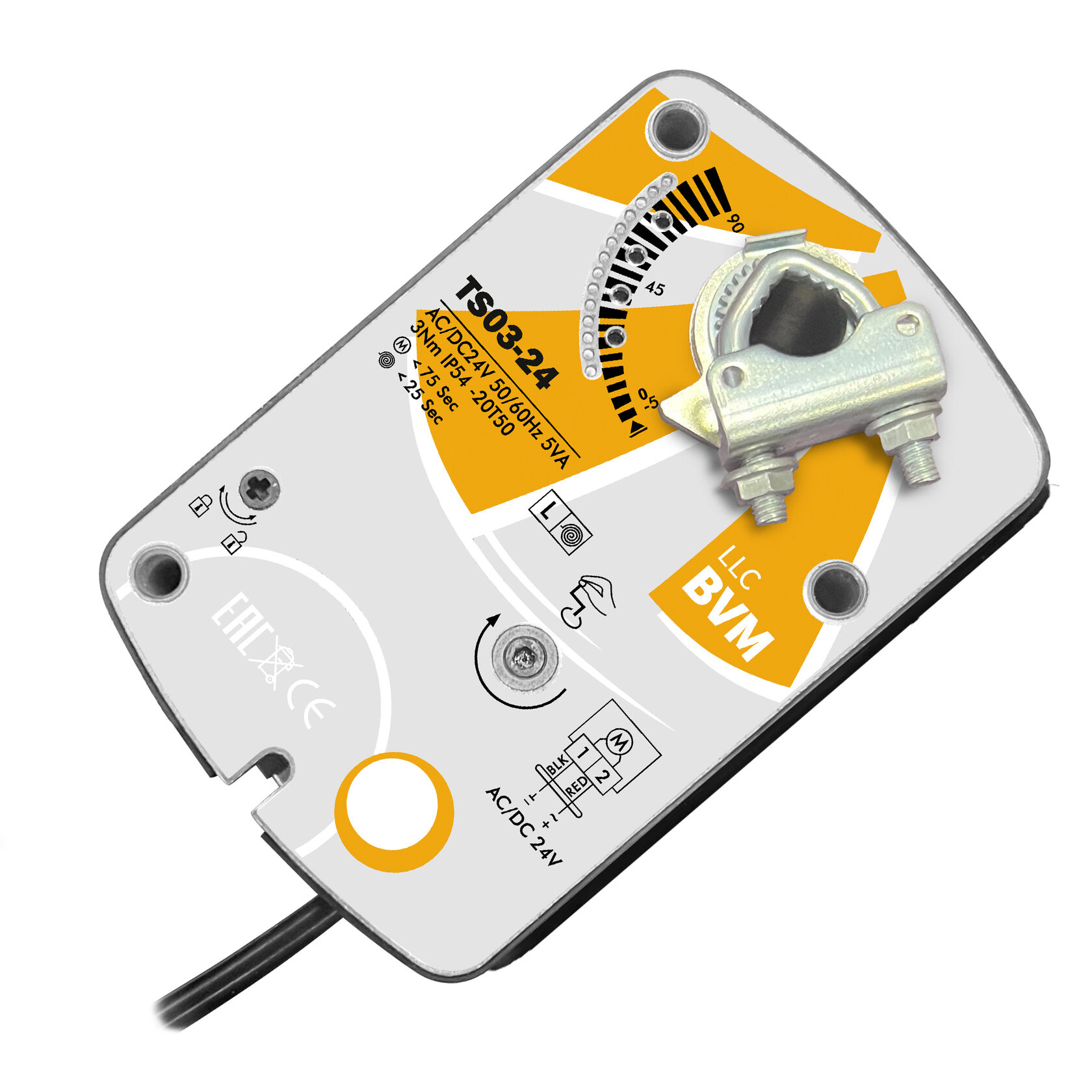

• Приводы воздушных заслонок — поворотные, крутящий момент 2–40 Нм, угол поворота 90°. Управляют расходом воздуха в приточных и вытяжных каналах.

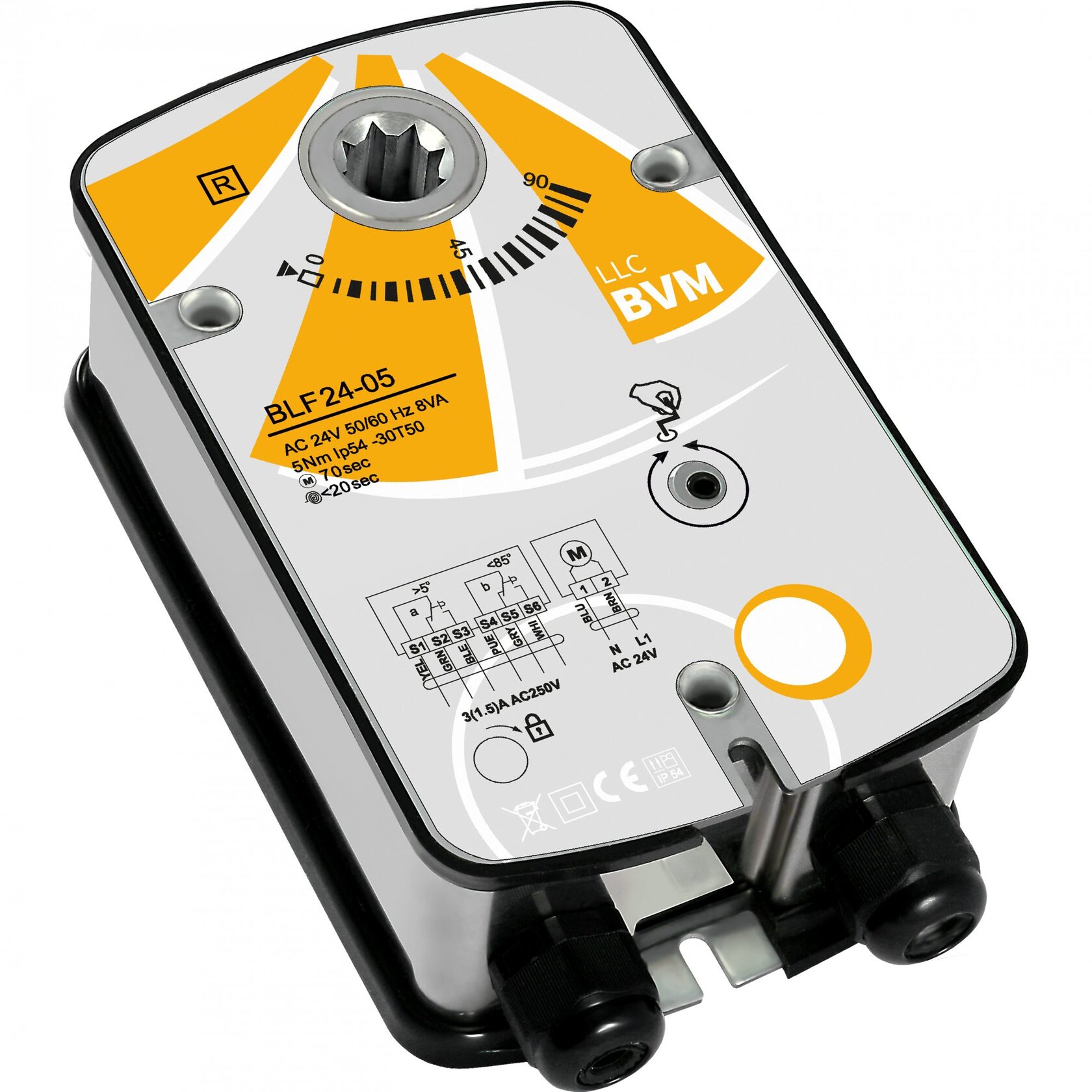

• Приводы противопожарных клапанов — с возвратной пружиной, закрытие за 20–60 с при снятии питания.

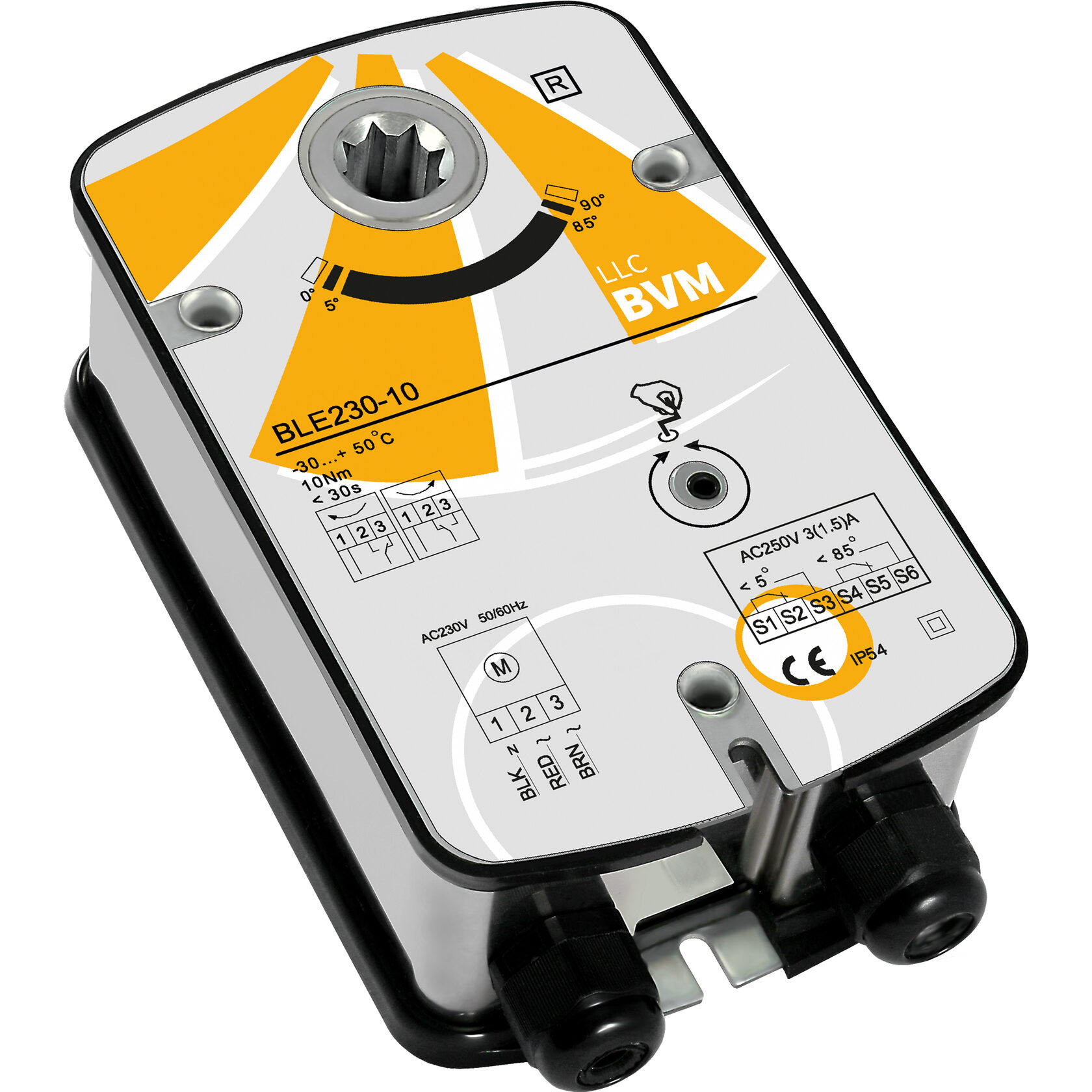

• Приводы клапанов дымоудаления — открытие клапана при пожаре, реверсивные, 10–40 Нм.

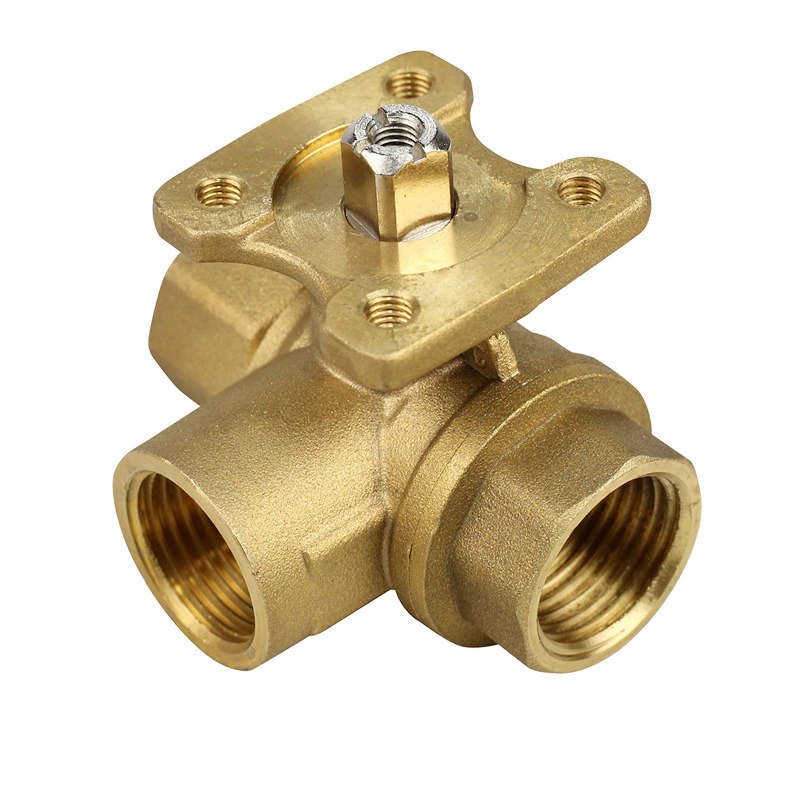

• Шаровые краны с электроприводом — автоматическое управление потоком теплоносителя, DN 15–50.

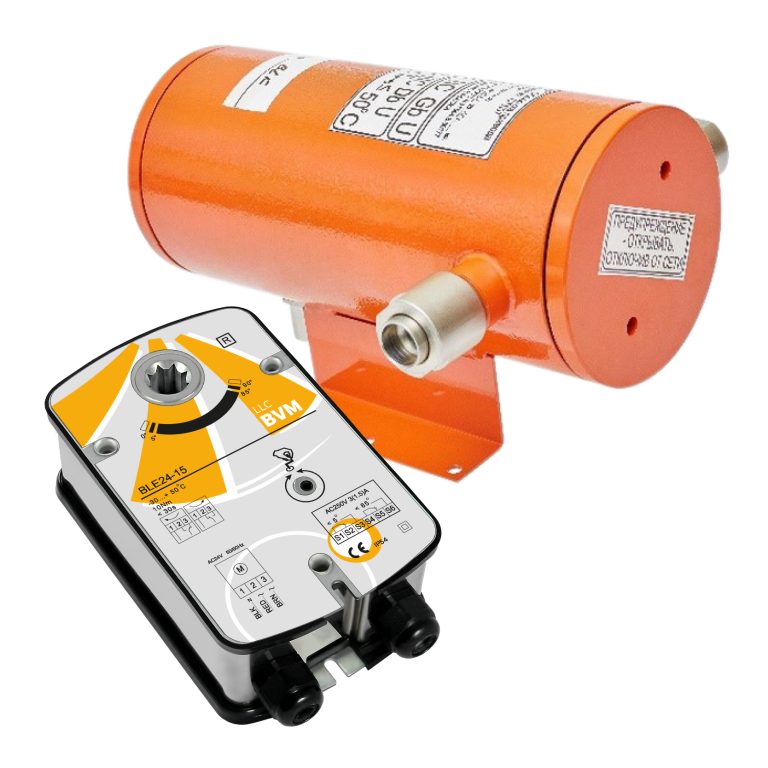

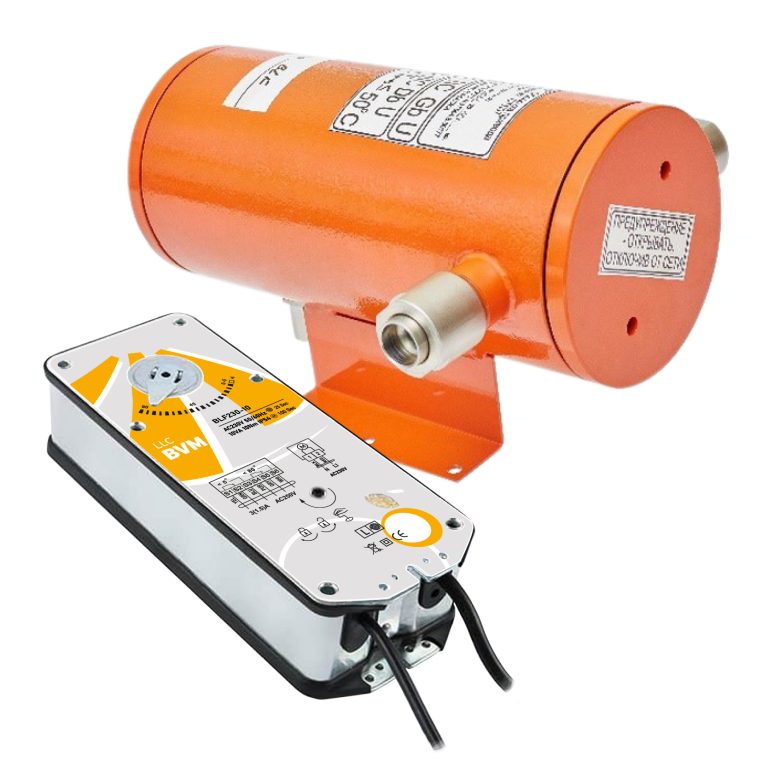

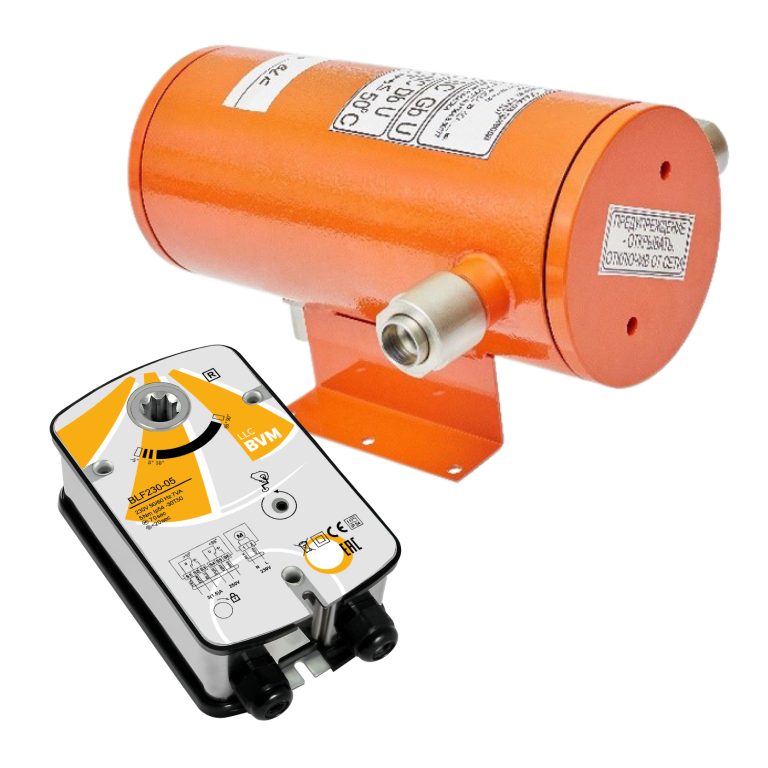

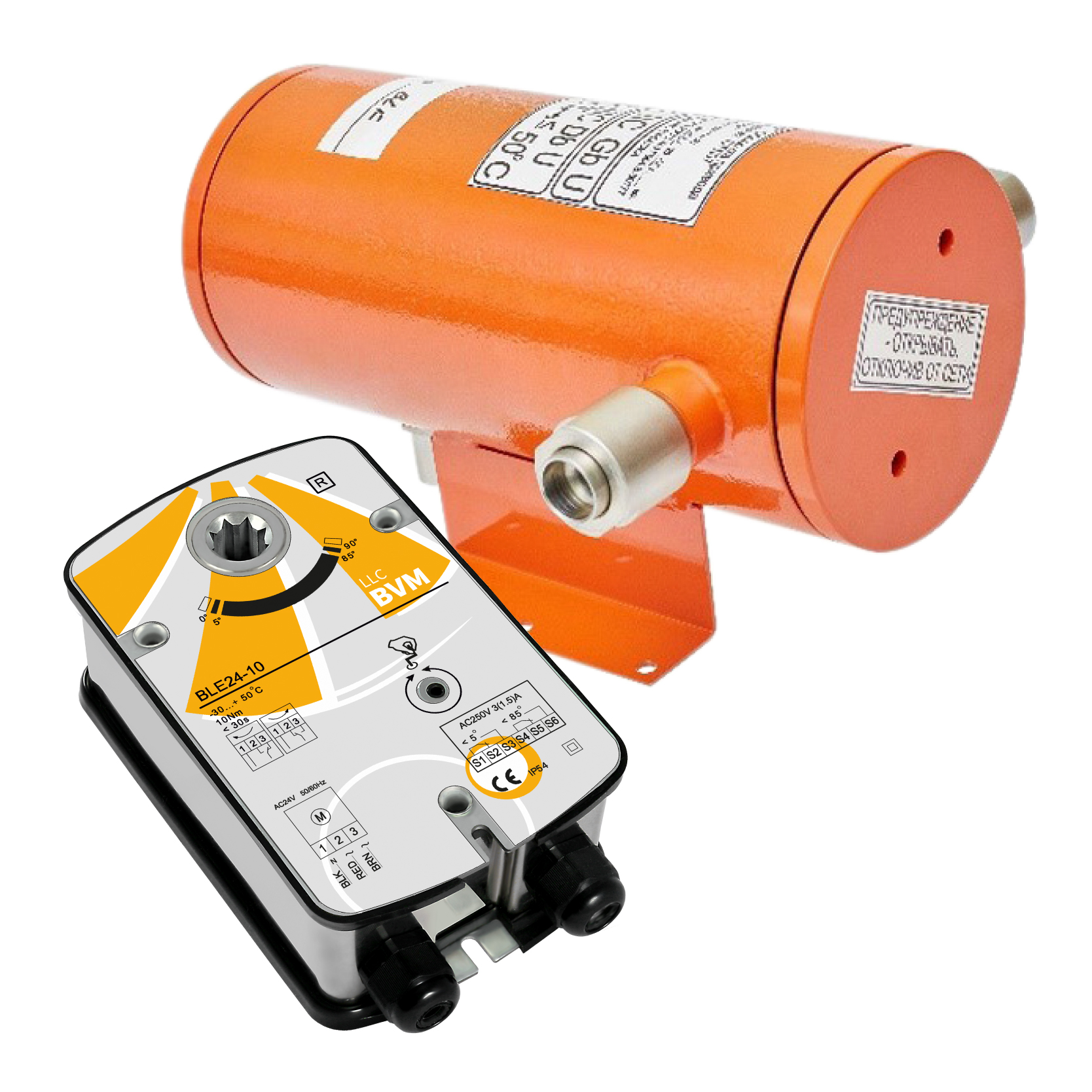

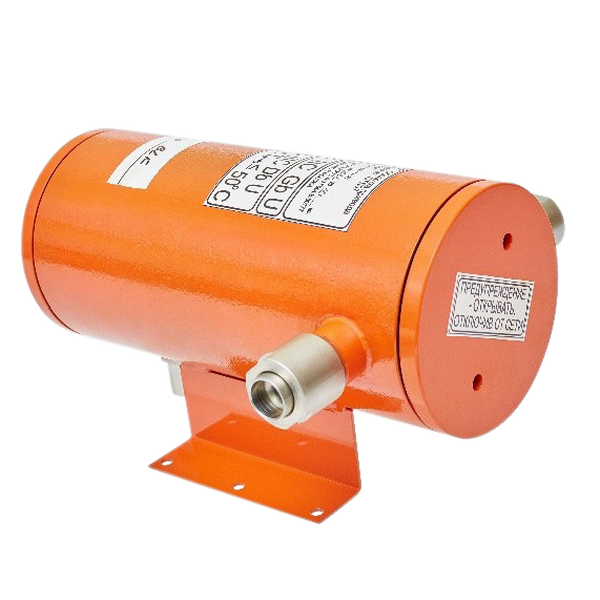

• Взрывозащищённые электроприводы — маркировка Ex, для зон с взрывоопасной атмосферой.
• Приводы VAV-клапанов — для систем переменного расхода воздуха.

Как выбрать электропривод для клапана

Подбор электропривода для клапана определяется четырьмя параметрами:

1. Крутящий момент — должен превышать момент сопротивления заслонки на 30%. Для воздушных заслонок до 1 м² достаточно 4–10 Нм, для крупных (2–4 м²) — 15–40 Нм.
2. Напряжение питания — 24В AC/DC (системы автоматики) или 230В AC (прямое подключение).
3. Тип управления — пропорциональное (0–10В) или двухпозиционное (открыто/закрыто).
4. Возвратная пружина — обязательна для противопожарных клапанов и клапанов дымоудаления.

Технические характеристики

Общие характеристики электроприводов в каталоге:

• Крутящий момент: от 2 до 40 Нм
• Напряжение: 24В AC/DC, 230В AC
• Управление: 0–10В, 2–10В, двухпозиционное, трёхпозиционное
• Время полного хода: 35–150 с
• Степень защиты: IP54
• Температура эксплуатации: −30…+50°C
