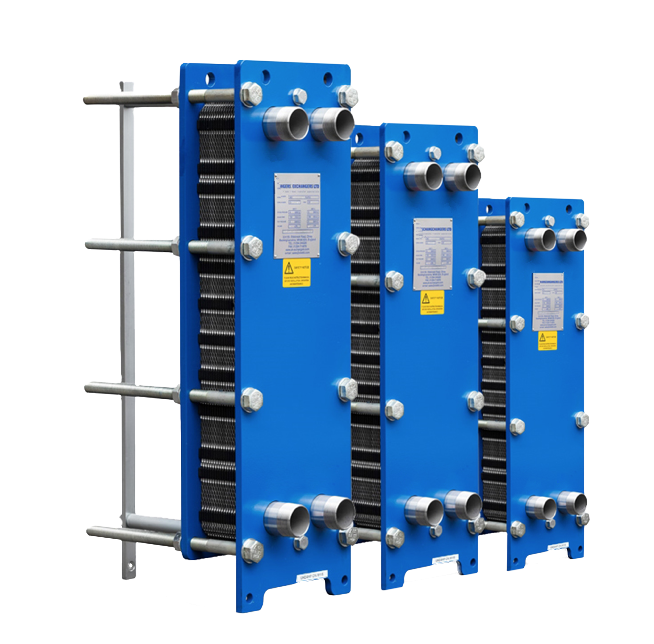

Пластинчатые теплообменники: разборные, паяные и сварные
Изготовление под параметры заказчика — для отопления, ГВС, охлаждения, бассейнов и технологических процессов. Подбор по опросному листу или по шильдику заменяемого аппарата, гидравлический расчёт бесплатно.
Для подбора нужны расходы и температуры по обоим контурам, рабочее давление и среда. Всё это есть в опросном листе — расчёт по нему делается в течение рабочего дня.
Подбираем под задачу, а не по каталожному номеру
Отопление и разделение контуров
Тепловые пункты и котельные: теплообменник разделяет контур теплосети и внутреннюю систему здания, защищая её от давления и загрязнений магистрали. Подбирается по расчётным температурным графикам обоих контуров — 130/70, 110/70, 95/70 и другим, — а не по «примерной мощности».
Горячее водоснабжение
Для ГВС критичны не только мощность, но и запас поверхности на зарастание накипью и схема включения — одноступенчатая или двухступенчатая с использованием тепла обратной воды. Жёсткость воды и режим водоразбора учитываются на этапе расчёта, иначе аппарат «садится» за первый же сезон.
Замена импортного аппарата
Подбираем эквивалент по тепловой мощности, расходам, потерям давления и присоединительным размерам — в том числе аналоги Альфа Лаваль, Sondex, Funke, APV. Достаточно шильдика: по нему восстанавливаются расчётные параметры, и новый аппарат встаёт на существующую обвязку.
Агрессивные среды и особые условия
Морская вода, хлориды, пар высокого давления, растворы кислот и щелочей — под них подбираются материал пластин (AISI 316, 904L, титан) и тип уплотнений либо сварная конструкция без уплотнений вовсе. Для бассейнов закладывается защита основного контура от хлорированной воды.
Производство пластинчатых теплообменников
Аппарат собирается под конкретный режим: по расходам, температурам и допустимым потерям давления рассчитываются тип пластины, её профиль гофры, количество пластин и схема их компоновки. От профиля зависит соотношение теплопередачи и гидравлического сопротивления, поэтому один и тот же тепловой поток можно закрыть разным числом пластин — и разница в цене и габаритах будет заметной.
- Пластины — нержавеющая сталь AISI 304 и 316, для тяжёлых сред 904L и титан
- Уплотнения — EPDM для отопления и ГВС, NBR для масел и фреонов, Viton для агрессивных сред
- Рама и стяжки — с запасом под добавление пластин, если мощность потребуется нарастить
- Испытания — гидравлическая опрессовка каждого изделия перед отгрузкой
- Комплект документов — паспорт, сертификат соответствия, схема подключения
- Гарантия — 12 месяцев со дня ввода в эксплуатацию
Виды пластинчатых теплообменников

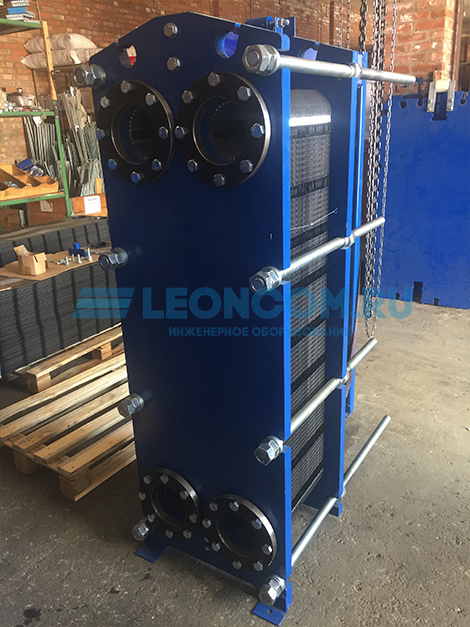

Разборные
Гофрированные пластины из нержавеющей стали с уплотнениями EPDM или NBR, стянутые между плитами рамы. Разбираются для механической чистки, уплотнения и пластины меняются, мощность наращивается добавлением пластин.
- до 200 °C, до 2,5 МПа, до 75 МВт
- вода/вода, вода/пар, гликолевые растворы
- отопление, ГВС, ИТП и ЦТП, охлаждение
Паяные
Пластины спаяны медью или никелем — герметичная неразборная конструкция без уплотнений и рамы. Компактнее и легче разборного при той же мощности, держит более высокое давление, но обслуживается только химической промывкой.
- до 225 °C, до 4,5 МПа
- совместимость с фреонами R410A, R32, R134a
- испарители и конденсаторы, фанкойлы, компактные ИТП
Сварные
Полностью сварная конструкция без уплотнений — там, где резина не живёт: пар высокого давления, высокие температуры, агрессивные среды. Стойкость обеспечивается материалом пластин AISI 316, 904L или титаном.
- до 350 °C, до 4,0 МПа
- пар, кислоты, щёлочи, морская вода
- нефтехимия, металлургия, ТЭЦ
Из чего состоит разборный теплообменник
Пакет пластин
Штампованные пластины толщиной от 0,4 до 0,6 мм, собранные в пакет так, что горячий и холодный потоки идут в соседних каналах навстречу друг другу. Профиль гофры задаёт баланс между теплопередачей и сопротивлением: «жёсткий» профиль снимает больше тепла, но требует большего напора насоса.
Рама и стяжные шпильки
Неподвижная и прижимная плиты, направляющие и шпильки, стягивающие пакет до расчётного размера. Длина рамы закладывается с запасом — если позже потребуется поднять мощность, пластины добавляются без замены всего аппарата.
Уплотнения
Резиновые прокладки в пазах пластин разделяют контуры и герметизируют каналы. Материал выбирается по среде и температуре, а конструкция двойного уплотнения по периметру портов выводит возможную протечку наружу — так среды не смешиваются даже при повреждении прокладки.
Патрубки и обвязка
Присоединения фланцевые или резьбовые, диаметром от 25 до 650 мм, с ответными фланцами по заданию. Дополнительно комплектуется опорной рамой, теплоизоляционным кожухом, гильзами под термометры и манометры — состав определяется на этапе подбора.
Типоразмеры разборных пластинчатых теплообменников
| Серия | Диаметр патрубков, мм | Пропускная способность, кг/с | Тепловая мощность |
|---|---|---|---|
| ЛЕОН-Р 25 | 25 | до 3,5 | 20–200 кВт |
| ЛЕОН-Р 50 | 50 | до 11 | 100–700 кВт |
| ЛЕОН-Р 80 | 80 | до 25 | 0,3–1,8 МВт |
| ЛЕОН-Р 100 | 100 | до 40 | 0,7–3,5 МВт |
| ЛЕОН-Р 150 | 150 | до 72 | 1,5–7 МВт |
| ЛЕОН-Р 200 | 200 | до 110 | 3–14 МВт |
| ЛЕОН-Р 300 | 300 | до 160 | 6–28 МВт |
| ЛЕОН-Р 400 | 400 | до 188 | 10–50 МВт |
| ЛЕОН-Р 500–650 | 500–650 | до 188,4 | до 75 МВт |
Мощность в таблице приведена для типовых режимов отопления и ГВС. Фактическое значение зависит от температурного напора, расходов и допустимых потерь давления: при малой разнице температур между контурами на ту же мощность потребуется больше пластин. Точный типоразмер и число пластин подбираются расчётом по опросному листу.
Применение пластинчатых теплообменников
Отопление
Тепловые пункты (ИТП, ЦТП), котельные, разделение контуров системы отопления и защита внутренней системы от параметров теплосети.
Горячее водоснабжение
Приготовление горячей воды для жилых, общественных и промышленных зданий по одно- и двухступенчатым схемам.
Охлаждение
Чиллеры и фанкойлы, охлаждение технологических жидкостей и оборудования, промежуточные контуры с гликолем.
Бассейны
Нагрев воды бассейна через промежуточный контур с защитой основного контура от хлорированной воды.
Промышленность
Пищевая, химическая и нефтегазовая отрасли: технологические процессы, рекуперация тепла, охлаждение продукта.
Энергетика
ТЭЦ и котельные, системы охлаждения генераторов, рекуперация пара и конденсата, контуры теплообменного оборудования.
Как заказать пластинчатый теплообменник
Заполните опросный лист
Расходы, температуры, давление и среда по обоим контурам — или просто фото шильдика заменяемого аппарата.
Получите подбор и расчёт
Инженер подберёт тип и число пластин, пришлёт характеристики, габариты и стоимость в течение рабочего дня.
Изготовление и отгрузка
Производство от 1–5 дней, гидравлические испытания, отгрузка в любой регион России с паспортом и сертификатом.
Инженер перезвонит, уточнит параметры контуров, подберёт модель и посчитает стоимость.
Частые вопросы о пластинчатых теплообменниках
Разборный собирается из пластин с уплотнениями EPDM или NBR между плитами рамы — его можно разобрать для чистки, заменить уплотнения и нарастить мощность, добавив пластины. Паяный неразборный: пластины спаяны медью или никелем, конструкция компактнее и держит более высокое давление, но обслуживается только химической промывкой. Разборный берут для отопления и ГВС, паяный — для холодильной техники, фанкойлов и компактных тепловых пунктов.
Нужны тип среды по обоим контурам (вода, пар, гликоль, фреон), расходы и температуры на входе и выходе, рабочее давление и требуемая тепловая мощность. Отдельно указываются допустимые потери давления — именно они часто определяют выбор профиля пластины. Все эти поля есть в опросном листе: по нему рассчитываются модель, число пластин и стоимость.
Да. По шильдику или опросному листу подбирается аппарат с эквивалентной тепловой мощностью, расходами, потерями давления и присоединительными размерами. Гидравлический расчёт выполняется бесплатно, производство — от 1–5 дней. При совпадении присоединений замена встаёт на существующую обвязку без переделки трубопроводов.
Пластины — нержавеющая сталь AISI 304 как стандарт, AISI 316 для агрессивных сред, 904L и титан для морской воды и хлоридов. Уплотнения — EPDM для отопления и ГВС (до 150 °C), NBR для масел и фреонов, Viton для агрессивных сред (до 200 °C). Материал подбирается по среде и температуре: экономия на пластинах в хлоридной воде оборачивается точечной коррозией за пару сезонов.
Для горячего водоснабжения обычно применяют разборный аппарат с пластинами AISI 316 и уплотнениями EPDM — его можно разобрать и промыть от накипи. Схема выбирается по нагрузке: одноступенчатая проще, двухступенчатая использует тепло обратной воды отопления и экономит теплоноситель. При жёсткой воде в расчёт закладывается запас поверхности на зарастание, иначе расчётная температура горячей воды не держится уже через сезон.
Да, это стандартное решение: теплообменник разделяет контур котла и воду бассейна, чтобы хлорированная вода не попадала в систему отопления. Со стороны бассейна закладываются пластины AISI 316 или титановые — обычная 304-я в хлоридах не работает. Мощность подбирается по объёму чаши, температуре подпитки и требуемому времени нагрева.
Типоразмерный ряд разборных аппаратов закрывает диапазон от 20 кВт до 75 МВт при пропускной способности до 188,4 кг/с и диаметрах патрубков от 25 до 650 мм. Небольшие серии на 25–50 мм закрывают квартирные и объектовые тепловые пункты, крупные на 300–650 мм — магистральные ЦТП и промышленные контуры.
Разборные — периодическая разборка с механической или химической промывкой пластин, замена уплотнений раз в 5–8 лет. Паяные и сварные — только безразборная химическая промывка (CIP). Типовой регламент: раз в год для контуров ГВС, раз в 2–3 года для отопления. Показатель, что пора чистить, — рост потерь давления и падение снимаемой мощности при тех же расходах.
Цена зависит от тепловой мощности, конструкции (разборный, паяный или сварной), материала пластин и уплотнений и количества пластин. Два аппарата на одну и ту же мощность могут отличаться в цене в разы — из-за материала и температурного напора. Точная стоимость считается по опросному листу в течение рабочего дня.
Гарантия — 12 месяцев со дня ввода в эксплуатацию, расчётный срок службы при соблюдении условий эксплуатации — не менее 15 лет. С каждым изделием идут паспорт и сертификат соответствия. Отгрузка во все регионы России и страны ЕАЭС; стоимость доставки считается отдельно после согласования габаритов.
Нужен расчёт и цена пластинчатого теплообменника?
Пришлите параметры контуров или шильдик заменяемого аппарата — подберём модель и посчитаем стоимость.
Пластинчатые теплообменники под параметры заказчика
Пластинчатый теплообменник — компактный рекуперативный аппарат, в котором тепло передаётся через тонкие гофрированные пластины из нержавеющей стали. Гофра закручивает поток и делает его турбулентным уже при небольших скоростях, поэтому коэффициент теплопередачи в разы выше, чем у кожухотрубного аппарата той же мощности, а габариты и масса — кратно меньше. Изготавливаем разборные, паяные и сварные пластинчатые теплообменники по расчёту: под заданные расходы, температуры, давление и среду. Подробнее о конструкции и принципе работы — в статье «Пластинчатый теплообменник — принцип работы и устройство».
Отопление, ГВС и охлаждение
В тепловых пунктах теплообменник разделяет контур теплосети и внутреннюю систему здания: внутренняя система работает на своём давлении и качестве воды, а аварии на магистрали не доходят до радиаторов. В системах горячего водоснабжения через него греется водопроводная вода — здесь важны материал пластин и запас поверхности на накипь. В контурах охлаждения аппарат разделяет воду и гликоль, работает испарителем или конденсатором в холодильных машинах, обслуживает фанкойлы и технологическое оборудование. Для бассейнов ставится отдельный контур с пластинами из AISI 316 или титана — хлорированная вода не должна попадать в систему отопления. Как считают мощность и подбирают аппарат под вентиляцию, разобрано в материале «Подбор теплообменника для приточной вентиляции».
Как выбрать конструкцию
Разборный выбирают там, где нужна возможность обслуживания и наращивания мощности: отопление, ГВС, тепловые пункты. Паяный — где важны компактность, вес и высокое давление: холодильные контуры, фанкойлы, небольшие ИТП; обслуживается он только промывкой без разборки. Сварной применяют для пара, высоких температур и агрессивных сред, где уплотнения не выдерживают. Сравнение всех типов теплообменного оборудования и области их применения собраны в статье «Виды теплообменников», а готовые канальные аппараты для приточных установок — в разделе теплообменников для вентиляции.
