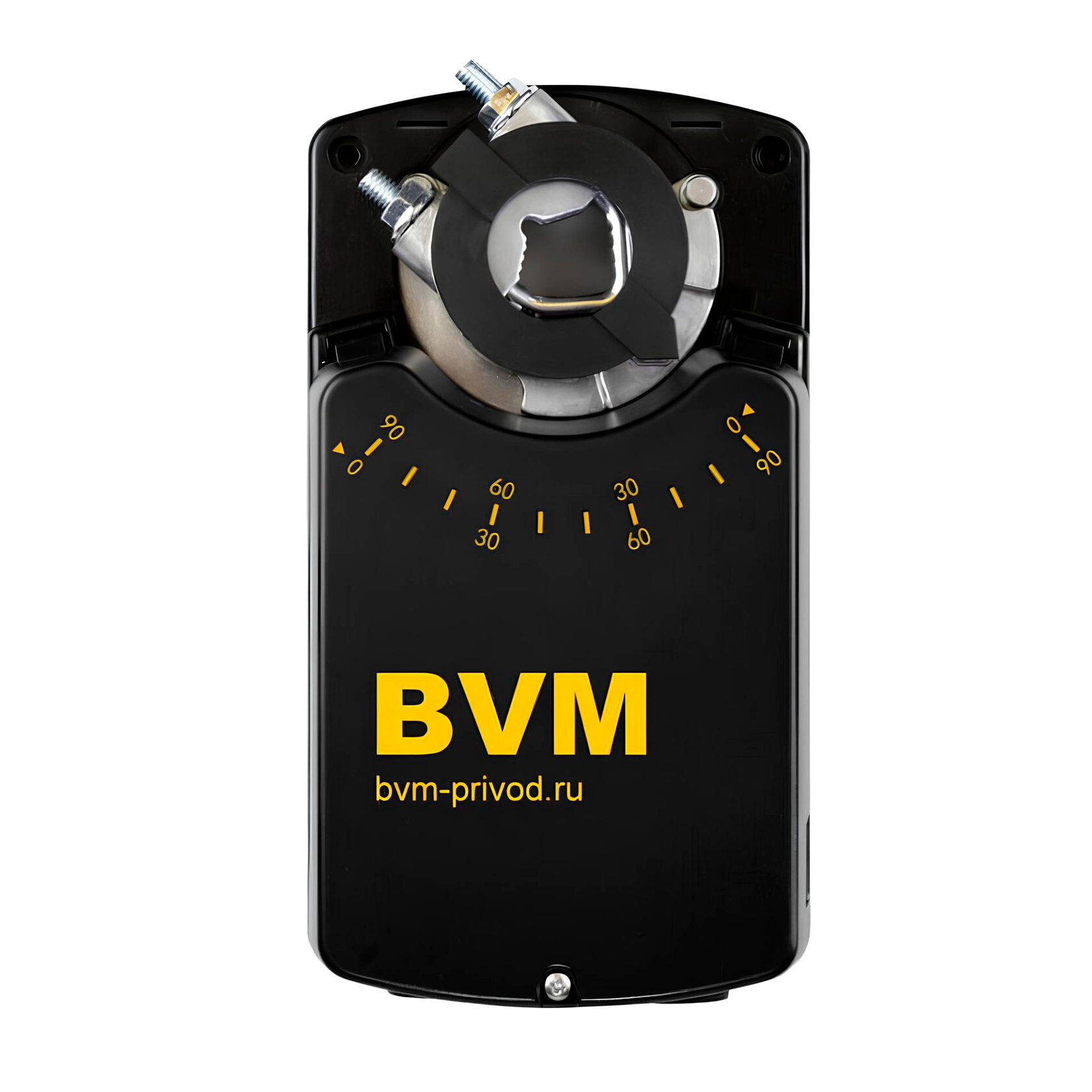

Электропривод NM24-SR-8N для воздушных клапанов

NM24-SR-8N — электропривод для управления воздушной заслонкой в системах вентиляции, момент 8 Нм. Питание AC/DC 24 В, управляющий сигнал 0(2)-10В/0(4)-20мА. Угол поворота Макс. 95°, время хода 30…45 сек. Реверсивное исполнение без аварийного возврата — положение створок сохраняется при снятии питания. Рекомендуемая площадь заслонки — 1.2 м².

Где применяется привод воздушной заслонки

Заслонка задаёт, сколько воздуха проходит через участок системы: наружный воздух на входе приточной установки, рециркуляция, отсечка канала при остановке вентилятора. Вручную это делать невозможно — заслонкой управляет электропривод по команде автоматики. Реверсивное исполнение без аварийного возврата ставят на заслонки, которым он не нужен: смесительные и рециркуляционные клапаны, регулирование по нагрузке. Аналоговое управление позволяет держать заслонку в любом промежуточном положении, а не только «открыто — закрыто».

Момент 8 Нм — как проверить, хватит ли

Крутящий момент 8 Нм — главный параметр подбора. Для этой модели производитель указывает площадь заслонки 1.2 м²: в этих пределах момента хватает на преодоление трения в подшипниках и давления воздуха на створки. Если заслонка больше или работает при высоком перепаде давления, берут привод с большим моментом или ставят два привода на одну ось. Недостаточный момент виден сразу: створки не доходят до упора, привод греется и уходит в защиту. Посадка на вал: ○10…20mm □10X10…16 X16mm. Перед заказом сверьте диаметр или квадрат вала заслонки с этим значением.

Подключение и управление

Питание AC/DC 24 В. Управляющий сигнал 0(2)-10В/0(4)-20мА — привод отслеживает его пропорционально, поэтому контроллер может задавать любое промежуточное положение створок. Полный ход занимает 30…45 сек — это учитывают в уставках задержек автоматики. Вспомогательные переключатели: Есть — дают автоматике подтверждение положения. Привод не привязан к конкретному контроллеру — подойдёт любая автоматика вентиляции с соответствующим выходом.

Условия эксплуатации и монтаж

Степень защиты IP 54. Рабочая температура -20°…+50°С — привод рассчитан на установку в канале и на наружном воздухе в этих пределах. Уровень шума 45 дБ, поэтому привод можно ставить рядом с обслуживаемыми помещениями. Масса 1.3 кг. Монтаж — непосредственно на вал заслонки с фиксацией противопроворотным упором; корпус разбирать не нужно, регулировка хода выполняется снаружи.
