Теплообменники

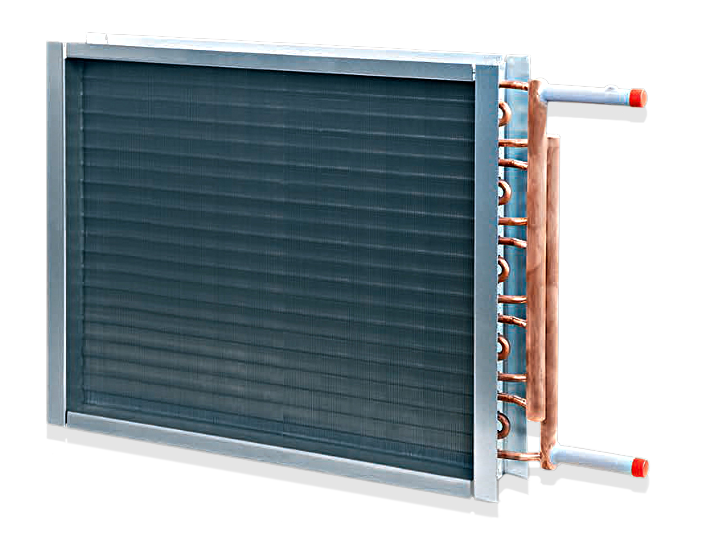

Водяные теплообменники для систем вентиляции и кондиционирования — медно-алюминиевые канальные теплообменники (водяные калориферы, воздухонагреватели) для нагрева и охлаждения воздуха в приточных установках и центральных кондиционерах. В наличии 96 типоразмеров: 16 моделей VS10–VS650 в шести вариантах рядности. Нестандартные размеры — изготовление по габаритам заказчика.

Водяные теплообменники для приточной вентиляции

Водяной теплообменник вентиляции — это калорифер, встраиваемый в секцию приточной установки или монтируемый в воздуховод. Теплоноситель циркулирует по медным трубкам и через алюминиевое оребрение отдаёт тепло воздушному потоку. В каталоге — теплообменники для трёх основных задач:

• Нагрев приточного воздуха — первая и вторая ступени нагрева в приточных и приточно-вытяжных установках, воздушно-тепловых завесах
• Охлаждение воздуха — секции охлаждения центральных кондиционеров с подключением к чиллеру или системе холодоснабжения
• Замена теплообменника в приточной установке — подбор по габаритам секции и параметрам вышедшего из строя аппарата

Конструкция медно-алюминиевого теплообменника

Теплообменный пакет собран из медных трубок с толщиной стенки 0,3 мм и алюминиевых ламелей толщиной 0,12 мм, корпус — оцинкованная сталь. Медь даёт высокую теплопроводность и стойкость к коррозии, алюминиевое оребрение — максимальную площадь теплообмена при умеренном аэродинамическом сопротивлении.

• Теплоноситель: вода или водогликолевый раствор концентрацией до 50 %
• Максимальная температура теплоносителя: 150 °C
• Площадь теплообмена: от 2,4 до 555,6 м² в зависимости от типоразмера и рядности
• Объём теплоносителя: от 0,7 до 105,9 л
• Подключение: резьбовое, присоединительные диаметры 22, 28, 35, 54 и 89 мм
• Материал: медь / алюминий, корпус из оцинкованной стали

Типоразмерный ряд VS и рядность WCL

Маркировка теплообменника состоит из двух частей. VS с числом — типоразмер по фронтальному сечению: VS10, VS15, VS21, VS30, VS40, VS55, VS75, VS100, VS120, VS150, VS180, VS230, VS300, VS400, VS500, VS650. Чем больше число, тем больше расход воздуха, который теплообменник пропускает через себя без превышения допустимой скорости.

WCL с цифрой — рядность, то есть число рядов трубок по ходу воздуха: WCL1, WCL2, WCL3, WCL4, WCL6, WCL8. Рядность определяет тепловую мощность при тех же габаритах: однорядный теплообменник даёт минимальный нагрев и минимальное сопротивление воздуху, восьмирядный — максимальную мощность и максимальный перепад давления. Однорядные модели ряда перекрывают диапазон от 8,99 до 661 кВт при расходе воздуха от 1307 до 76 194 м³/ч на графике теплоносителя 90/70 °C; многорядные исполнения в тех же габаритах дают кратно большую мощность.

Подбор теплообменника для приточной установки

Подбор теплообменника выполняется по четырём параметрам: требуемая тепловая мощность (кВт), расход воздуха (м³/ч), габариты секции или воздуховода и температурный график теплоносителя. Дополнительно учитываются начальная и конечная температура воздуха, тип теплоносителя (вода или гликоль) и допустимое аэродинамическое сопротивление.

Для замены теплообменника в действующем оборудовании достаточно габаритов теплообменного пакета, положения патрубков и модели приточной установки — подберём аппарат с совпадающими присоединительными размерами. Если типоразмер из каталога не подходит по габаритам секции, теплообменник изготавливается по размерам заказчика: расчёт мощности, чертёж и производство под конкретный проект.

Для обвязки водяного теплообменника нужен смесительный узел с регулирующим клапаном и циркуляционным насосом — он держит заданную температуру приточного воздуха и защищает теплообменник от замерзания. Узел подбирается по расходу теплоносителя и Kvs клапана под конкретный теплообменник.
