Драйкулеры и сухие градирни: производство под параметры заказчика

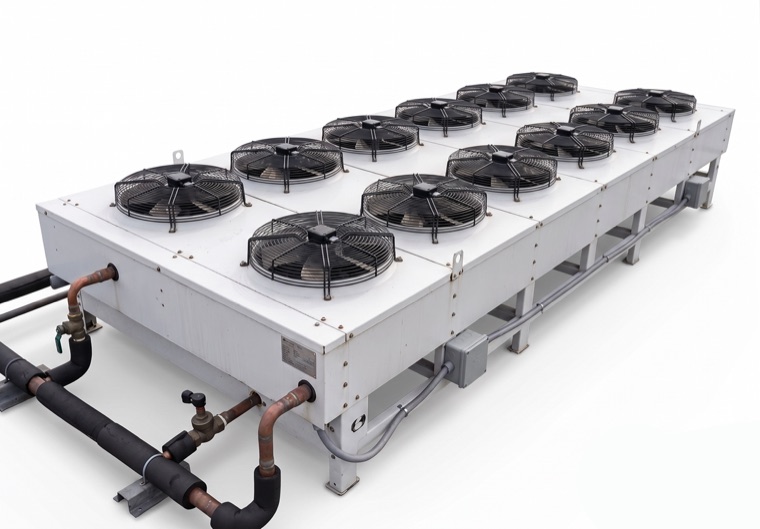

Сухой охладитель жидкости отводит тепло наружным воздухом — без расхода воды, продувочных потерь и водоподготовки. Изготавливаем под тепловую нагрузку, теплоноситель и место установки: горизонтальное, вертикальное и V-образное исполнения.
В опросном листе — тепловая нагрузка, температуры на входе и выходе, расход и тип теплоносителя. По этим данным подбирается типоразмер и считается стоимость.
Драйкулер, сухая градирня, сухой охладитель — одно и то же изделие
Разные названия в проектах
В документации встречаются «драйкулер», «сухая градирня», «сухой охладитель жидкости», «dry cooler», «замкнутый охладитель». Это один аппарат: теплообменник с осевыми вентиляторами, который сбрасывает тепло теплоносителя в наружный воздух. Изготавливаем под любое из этих обозначений в спецификации.
Отличие от мокрой градирни
В мокрой градирне вода испаряется и охлаждается ниже температуры наружного воздуха, но требуются подпитка, водоподготовка, продувка и защита от биообрастания. Сухой охладитель работает по замкнутому контуру: расхода воды нет, зимой контур защищается гликолем, обслуживание сводится к очистке оребрения.
Замена вышедшего из строя аппарата
Если существующий драйкулер отработал ресурс или снят с поставок, изготавливается замена по фактическим параметрам: тепловой мощности, расходу, присоединительным размерам и посадочным местам. Достаточно фото шильдика и габаритного чертежа — новый аппарат встанет на прежнюю раму.
Работа в паре с чиллером
Драйкулер ставится в контур чиллера как ступень свободного охлаждения (фрикулинг): пока наружный воздух холоднее теплоносителя, тепло сбрасывается напрямую, а компрессоры разгружаются или стоят. В межсезонье и зимой это основная статья экономии электроэнергии.
Производство сухих охладителей жидкости под задачу
Изделие собирается под конкретный контур, а не подбирается из готового ряда. Тепловой расчёт выполняется по заданным температурам, расходу и типу теплоносителя, после чего определяются поверхность теплообмена, число рядов, шаг оребрения и количество вентиляторов. Габариты и присоединения задаются под место установки — кровлю, открытую площадку, стену или существующую раму.
- Теплообменник — медные трубки с алюминиевым оребрением, шаг подбирается под запылённость площадки
- Корпус — оцинкованная сталь с полимерным покрытием, исполнение под уличную установку
- Вентиляторы — осевые, с AC- или EC-двигателями, ступенчатое либо плавное регулирование
- Теплоноситель — вода, этиленгликоль, пропиленгликоль; концентрация по заданию
- Режимы — охлаждение и нагрев, работа круглый год при отрицательных температурах
- Комплектация — паспорт, сертификаты соответствия, гарантия 12 месяцев
Исполнения драйкулеров

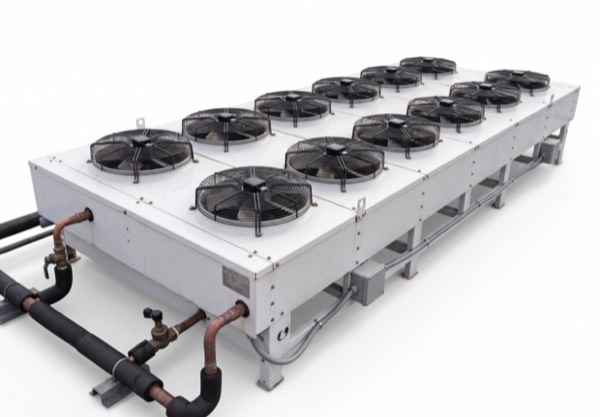

Горизонтальное
Вентиляторы сверху, забор воздуха снизу, выброс вверх. Классическая компоновка для монтажа на кровле и открытой площадке: тёплый воздух уходит вверх и не рециркулирует обратно на теплообменник.
- монтаж на опорную раму или виброопоры
- требуется свободное пространство сверху
- наиболее распространённое исполнение

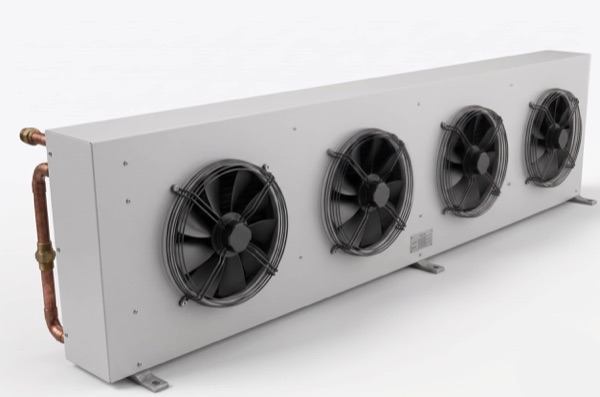

Вертикальное
Вентиляторы расположены по фронту, воздух проходит горизонтально. Применяется там, где сверху нет места: у стены здания, в торце технического этажа, под навесом или в контейнерном исполнении.
- минимальная площадь основания
- монтаж вплотную к стене или ограждению
- удобно для стеснённых площадок

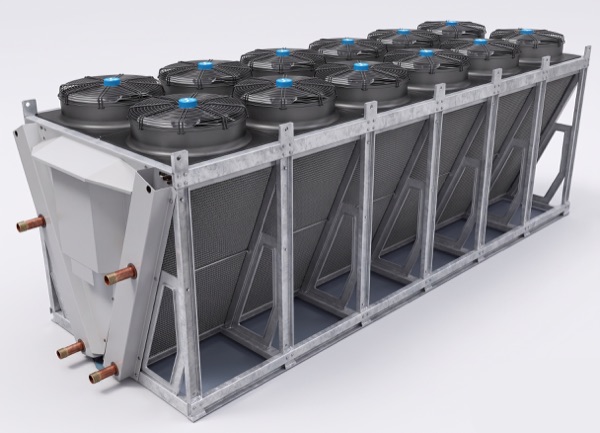

V-образное
Два теплообменных блока, сведённых под углом. Даёт максимальную поверхность теплообмена на единицу занимаемой площади — исполнение для больших тепловых нагрузок, когда площадка ограничена.
- наибольшая мощность на квадратный метр
- от четырёх вентиляторов и выше
- промышленные и дата-центровые контуры
Что задаётся в опросном листе
Исполнение и типоразмер определяются расчётом, а не выбором из каталога. Чем полнее исходные данные, тем точнее подбор и тем реже приходится пересчитывать проект на этапе согласования.
- Тепловая нагрузка, кВт — либо расход теплоносителя и температуры на входе и выходе
- Теплоноситель — вода, этиленгликоль или пропиленгликоль, концентрация раствора
- Расчётная температура воздуха — по климатологии площадки, а не «средняя по региону»
- Габариты и место установки — кровля, площадка, стена, существующая рама
- Требования к шуму — ночной режим, жилая застройка рядом, ограничения по проекту
- Электрика и управление — питание, способ регулирования, нужен ли шкаф автоматики
Из чего состоит сухой охладитель
Теплообменный блок
Медные трубки с алюминиевым оребрением, коллекторы с присоединительными патрубками, воздухоотводчик и дренаж. Число рядов и шаг оребрения подбираются под температурный напор и запылённость площадки: на пыльных производствах шаг увеличивают, чтобы оребрение не забивалось и аппарат не терял мощность между чистками.
Корпус и рама
Оцинкованная сталь с полимерным покрытием, исполнение для круглогодичной уличной эксплуатации. Опорная рама рассчитывается под способ монтажа — на виброопоры, на кровельные стойки или на существующие закладные, если аппарат ставится взамен старого.
Вентиляторная группа
Осевые вентиляторы с AC- или EC-двигателями, защитные решётки, клеммные коробки. От диаметра и числа вентиляторов зависят расход воздуха и уровень шума: для объектов рядом с жилой застройкой закладывают увеличенный теплообменник и пониженные обороты — мощность сохраняется, шум падает.
Управление и опции
Ступенчатое или плавное регулирование по датчику температуры обратного теплоносителя, силовая коммутация и защиты. Из опций — реверс вентиляторов для самоочистки оребрения, увеличенная антикоррозионная защита блока для приморских и агрессивных сред, комплект датчиков и шкаф автоматики под контур.
Типовые конфигурации
| Исполнение | Вентиляторы | Ориентировочная мощность | Типовая задача |
|---|---|---|---|
| Горизонтальное, компактное | Ø450 мм, 1–6 шт. | 10–250 кВт | Технологические контуры небольшой мощности, охлаждение оборудования, кровля с ограниченной площадкой |
| Горизонтальное | Ø630 мм, 2–8 шт. | 60–600 кВт | Оборотное водоснабжение, фрикулинг в чиллерных системах, отвод тепла от производственных линий |
| Вертикальное | Ø450–630 мм, 2–8 шт. | 50–500 кВт | Стеснённые площадки, монтаж у стены, техэтажи, контейнерные решения |
| V-образное | Ø800 мм, 4–22 шт. | от 100 кВт до 1,2 МВт | Большие тепловые нагрузки: ЦОД, промышленные площадки, магистральные контуры холодоснабжения |
Диапазоны ориентировочные и приведены для стандартных условий расчёта, принятых в отрасли: наружный воздух +25 °C, теплоноситель — 35-процентный гликолевый раствор с температурой на входе +40 °C. Фактическая мощность зависит от температурного напора, числа рядов и шага оребрения, поэтому конфигурация определяется расчётом по опросному листу. Типовые рабочие параметры класса: давление до 16 бар, температура теплоносителя до +100 °C, диапазон наружного воздуха −40…+43 °C.
Где применяются сухие охладители
Системы холодоснабжения
Сброс тепла конденсации от чиллеров с выносным конденсатором и от контуров промежуточного теплоносителя. Работает как ступень фрикулинга в межсезонье и зимой.
ЦОД и серверные
Круглогодичный отвод тепла от контура охлаждения оборудования. Замкнутая схема без расхода воды упрощает эксплуатацию и снимает вопросы водоподготовки.
Промышленное оборудование
Охлаждение оборотной воды прессов, печей, компрессоров, литейных машин, лазерных и сварочных установок, гидравлики.
Пищевое производство
Отвод тепла от холодильных машин и технологических линий, где недопустимы аэрозольный унос и биообрастание, характерные для мокрых градирен.
Энергетика и ИТП
Сброс избыточного тепла контуров, охлаждение масла и оборудования, работа в паре с теплообменниками промежуточных контуров.
Тепловые насосы и геотермия
Внешний контур сброса и приёма тепла. Режим нагрева позволяет использовать аппарат как воздушный испаритель в тепловом насосе «воздух–вода».
Как заказать
Отправьте исходные данные
Заполненный опросный лист, фото шильдика существующего аппарата или просто тепловую нагрузку и температуры контура.
Получите расчёт и чертёж
Инженер подберёт исполнение и типоразмер, пришлёт габаритный чертёж, характеристики и коммерческое предложение со сроком.
Изготовление и отгрузка
После согласования аппарат изготавливается и отгружается с паспортом и сертификатами. Доставка по России.
Инженер перезвонит, уточнит параметры контура, предложит исполнение и посчитает стоимость.
Частые вопросы
Да, это разные названия одного аппарата. В проектах и спецификациях встречаются «драйкулер», «сухая градирня», «сухой охладитель жидкости», «dry cooler», «замкнутый охладитель». Конструкция одна: оребрённый теплообменник и осевые вентиляторы, которые сбрасывают тепло теплоносителя в наружный воздух. Изготавливаем под любое обозначение из вашей спецификации.
В мокрой градирне вода испаряется и охлаждается ниже температуры наружного воздуха — до температуры мокрого термометра. Взамен требуются подпитка, продувка, водоподготовка и защита от биообрастания. Сухой охладитель работает по замкнутому контуру и охлаждает теплоноситель до температуры на несколько градусов выше наружного воздуха, зато не расходует воду, не имеет продувочных потерь и переносит отрицательные температуры при заправке гликолем.
Горизонтальное — вентиляторы сверху, забор воздуха снизу, монтаж на крыше или открытой площадке. Вертикальное — вентиляторы по фронту, продув горизонтальный, монтаж у стены или в торце. V-образное — сдвоенный теплообменник, сведённый под углом: даёт максимальную мощность на единицу площади основания. Выбор зависит от места установки и доступной площадки.
Охлаждение и нагрев. Режим, температуры на входе и выходе и расход теплоносителя указываются в опросном листе — под них подбирается типоразмер. В режиме нагрева аппарат работает как воздушный испаритель, например во внешнем контуре теплового насоса «воздух–вода».
Вода, а также водогликолевые растворы — этиленгликоль (EG) и пропиленгликоль (PG). Тип и концентрацию вы указываете в опросном листе: от них зависят вязкость, теплоёмкость и, соответственно, поверхность теплообмена. Для круглогодичной уличной эксплуатации в средней полосе обычно закладывают 30–40-процентный раствор.
Свободное охлаждение — это режим, при котором тепло сбрасывается напрямую в наружный воздух, минуя компрессоры чиллера. Пока воздух холоднее обратного теплоносителя, драйкулер принимает нагрузку на себя частично или полностью. В центральной России такой режим доступен большую часть года, поэтому окупаемость решения считают именно по сэкономленной электроэнергии компрессоров.
Компактные горизонтальные аппараты с вентиляторами Ø450 мм закрывают диапазон примерно от 10 до 250 кВт, машины на Ø630 мм — до 600 кВт, V-образные на Ø800 мм — от 100 кВт и выше, вплоть до мегаватта и больше. Точное значение зависит от температурного напора: чем меньше разница между теплоносителем и наружным воздухом, тем больше нужна поверхность. Поэтому мощность всегда считается под конкретные температуры, а не берётся из таблицы.
Ступенчато — включением групп вентиляторов, либо плавно — частотным преобразователем или EC-двигателями по датчику температуры обратного теплоносителя. Плавное регулирование снижает шум и потребление в межсезонье. Логика управления собирается в отдельном шкафу автоматики, который изготавливается вместе с аппаратом.
Да. Замена изготавливается по фактическим параметрам: тепловой мощности, расходу, присоединительным диаметрам и посадочным размерам рамы. Достаточно фото шильдика и габаритного чертежа — при совпадении присоединений аппарат встанет на прежнее место без переделки обвязки.
Срок изготовления зависит от типоразмера и комплектации и называется вместе с коммерческим предложением. Гарантия — 12 месяцев, в комплекте паспорт и сертификаты соответствия. Чтобы получить расчёт, нажмите «Получить расчёт» или скачайте опросный лист, заполните и отправьте на sales@leoncom.ru.
Нужен расчёт драйкулера?
Пришлите тепловую нагрузку и параметры контура — подберём исполнение, посчитаем стоимость и срок.
Драйкулеры и сухие градирни на заказ
Драйкулер — аппарат воздушного охлаждения жидкости: теплоноситель прокачивается по оребрённому теплообменнику, а осевые вентиляторы продувают его наружным воздухом. Тепло уходит в атмосферу без испарения воды, поэтому контур остаётся замкнутым, а эксплуатация не требует подпитки, продувки и водоподготовки. В спецификациях такое оборудование называют по-разному — сухая градирня, сухой охладитель жидкости, dry cooler, — речь об одном и том же изделии. Изготавливаем сухие охладители по техническому заданию: под заданную тепловую нагрузку, температуры контура, тип теплоносителя и доступную площадку.
Исполнения и подбор
Горизонтальное исполнение с верхним выбросом воздуха — базовое решение для кровли и открытой площадки. Вертикальное применяется там, где сверху нет свободного пространства: у стены, в торце техэтажа, в контейнере. V-образное даёт наибольшую поверхность теплообмена на единицу площади и применяется при больших тепловых нагрузках — в центрах обработки данных, на промышленных площадках, в магистральных контурах холодоснабжения. Типоразмер определяется расчётом: по температурному напору, расходу, вязкости теплоносителя, требованиям к шуму и запылённости площадки подбираются поверхность теплообмена, число рядов, шаг оребрения, диаметр и количество вентиляторов.
Монтаж, зимняя эксплуатация и обслуживание
Аппарат рассчитан на круглогодичную работу под открытым небом. Зимняя эксплуатация обеспечивается гликолевым раствором нужной концентрации либо схемой с опорожнением контура при остановке — вариант выбирается на этапе проектирования вместе с расстановкой запорной арматуры и воздухоотводчиков. При монтаже важно оставить свободное пространство для забора и выброса воздуха: при рециркуляции тёплого потока обратно на теплообменник фактическая мощность падает, и никакой запас поверхности этого не компенсирует. Обслуживание сводится к периодической очистке оребрения, контролю концентрации гликоля и осмотру вентиляторной группы; при работе на запылённых площадках интервал чистки сокращают, а шаг оребрения закладывают увеличенным ещё на стадии расчёта.
Фрикулинг, чиллеры и оборотное водоснабжение
Наиболее массовые задачи сухих охладителей — сброс тепла конденсации чиллеров с выносным конденсатором, свободное охлаждение в холодный период и охлаждение оборотной воды технологических контуров: прессов, печей, компрессоров, гидравлики, лазерных и сварочных установок. В режиме фрикулинга компрессоры разгружаются или полностью останавливаются, пока наружный воздух холоднее обратного теплоносителя, — за счёт этого и считается экономия. Для контуров, где требуется разделение сред или промежуточный теплоноситель, драйкулер работает в паре с теплообменниками, а логика включения групп вентиляторов и плавного регулирования собирается в шкафу автоматики.
