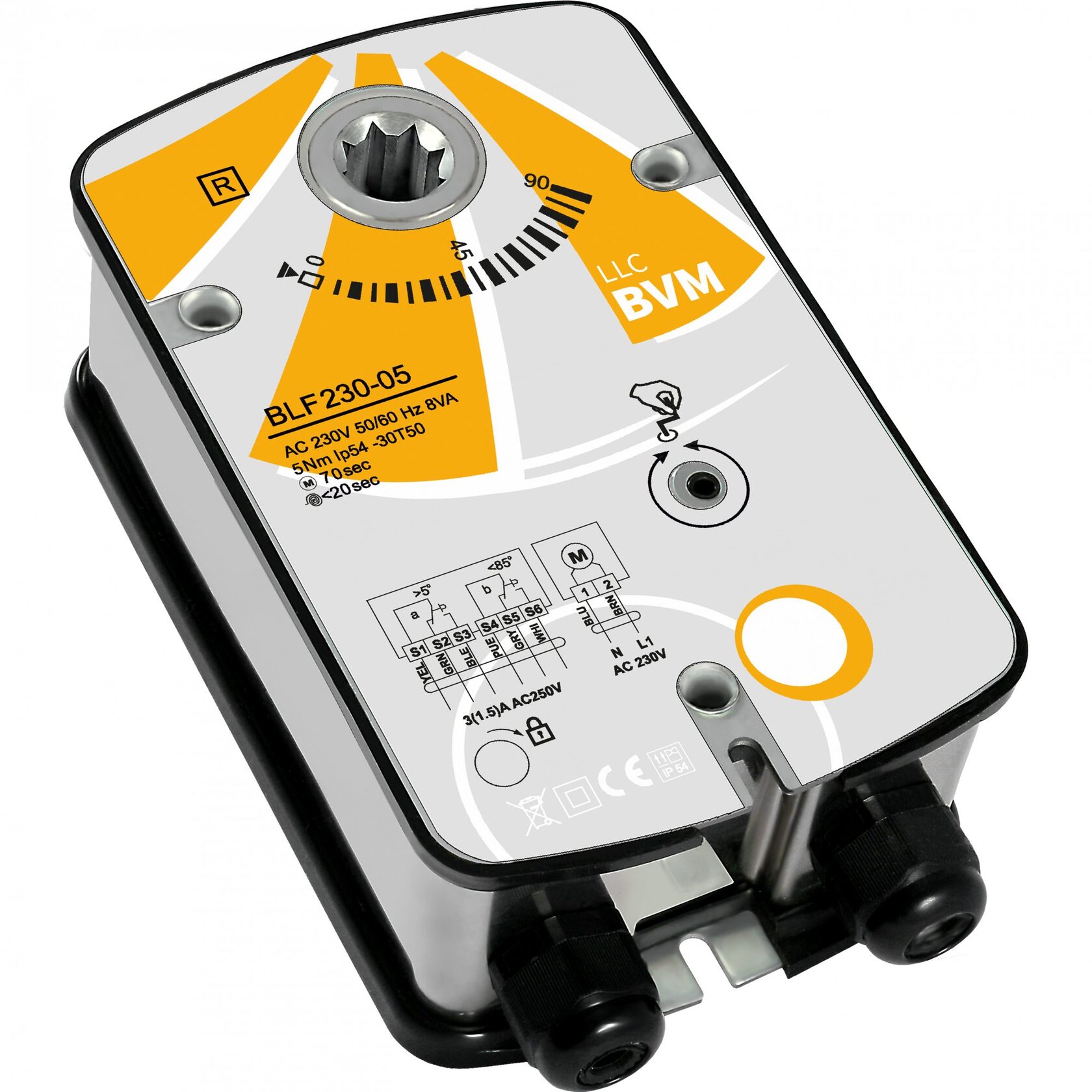

Электропривод BLF230-05 для противопожарных клапанов

BLF230-05 — электропривод для управления противопожарного (огнезадерживающего) клапана, момент 5 Нм. Питание AC 230 В, управляющий сигнал 2-х позиционный. Угол поворота макс. 95°, время хода 70 сек. Исполнение с возвратной пружиной: при снятии питания створка клапана возвращается в исходное положение. Рекомендуемая площадь заслонки — 1 м².

Привод огнезадерживающего клапана: что от него требуется

Огнезадерживающий клапан перекрывает воздуховод при пожаре, чтобы огонь и продукты горения не пошли по системе вентиляции в соседние помещения. В дежурном режиме клапан открыт и держится приводом, а при сигнале пожарной автоматики или пропадании питания должен закрыться сам — поэтому такие приводы делают с возвратной пружиной. Скорость закрытия и надёжность возврата здесь важнее плавности регулирования: клапан работает в двух положениях.

Как работает привод

Заслонка задаёт, сколько воздуха проходит через участок системы: наружный воздух на входе приточной установки, рециркуляция, отсечка канала при остановке вентилятора. Вручную это делать невозможно — заслонкой управляет электропривод по команде автоматики. Исполнение с возвратной пружиной применяют там, где при пропадании питания заслонка обязана занять безопасное положение: наружный клапан приточки должен закрыться, чтобы калорифер не разморозило. Дискретное управление открывает и закрывает заслонку по команде контроллера.

Момент 5 Нм — как проверить, хватит ли

Крутящий момент 5 Нм — главный параметр подбора. Для этой модели производитель указывает площадь заслонки 1 м²: в этих пределах момента хватает на преодоление трения в подшипниках и давления воздуха на створки. Если заслонка больше или работает при высоком перепаде давления, берут привод с большим моментом или ставят два привода на одну ось. Недостаточный момент виден сразу: створки не доходят до упора, привод греется и уходит в защиту. Посадка на вал: □ 12х12. Перед заказом сверьте диаметр или квадрат вала заслонки с этим значением.

Подключение и управление

Питание AC 230 В. Управляющий сигнал 2-х позиционный. Полный ход занимает 70 сек — это учитывают в уставках задержек автоматики. Вспомогательные переключатели: 1mA…3(1.5)A, AC250V — дают автоматике подтверждение положения. Термодатчик: Нет. Привод не привязан к конкретному контроллеру — подойдёт любая автоматика вентиляции с соответствующим выходом.

Условия эксплуатации и монтаж

Степень защиты IP 54. Рабочая температура -20°…+50° С — привод рассчитан на установку в канале и на наружном воздухе в этих пределах. Уровень шума max 45dB (двигатель), max 62dB (возврат пружины), поэтому привод можно ставить рядом с обслуживаемыми помещениями. Масса 1,5 кг. Аварийный возврат занимает < 20 сек. Монтаж — непосредственно на вал заслонки с фиксацией противопроворотным упором; корпус разбирать не нужно, регулировка хода выполняется снаружи.
