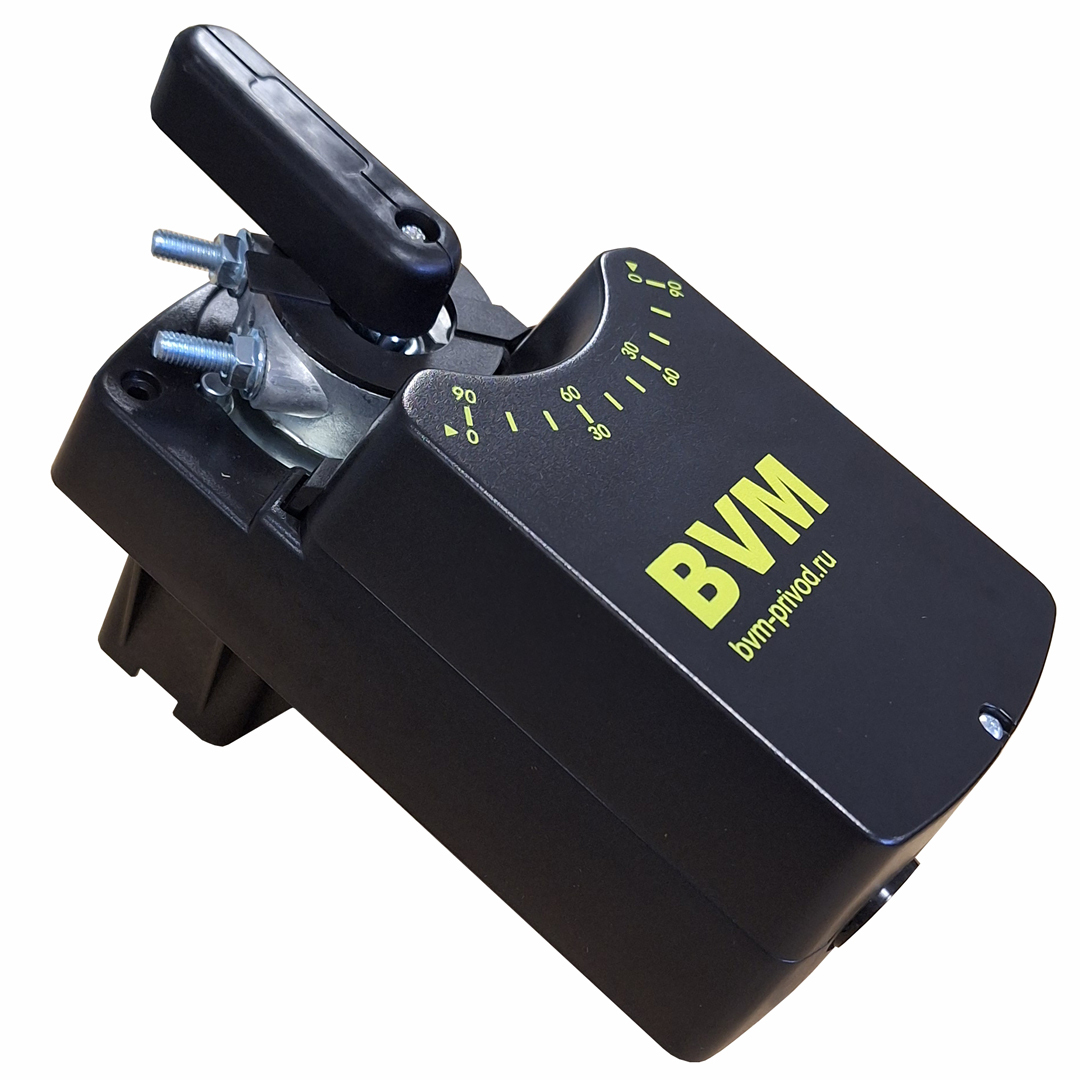

Электропривод NM24-8 c Braket 8

NM24-8 — электропривод шарового крана с крутящим моментом 8 Нм. Питание AC/DC 24 В, управляющий сигнал 2/3 позиционный. Угол поворота Макс. 95°, время хода 30-45 сек (95°). Реверсивное исполнение без аварийного возврата — положение сохраняется при снятии питания. Рекомендуемая площадь заслонки — 1,2 м².

Электропривод шарового крана: где применяется

Шаровой кран с электроприводом перекрывает поток воды или теплоносителя по команде автоматики: отсечка ввода при протечке, переключение контуров, дистанционное управление узлом без выезда на объект. В отличие от регулирующего клапана кран работает в двух положениях — «открыто» и «закрыто», поэтому от привода нужен момент, достаточный для страгивания шара, и надёжная фиксация конечных положений.

Как работает привод

Заслонка задаёт, сколько воздуха проходит через участок системы: наружный воздух на входе приточной установки, рециркуляция, отсечка канала при остановке вентилятора. Вручную это делать невозможно — заслонкой управляет электропривод по команде автоматики. Реверсивное исполнение без аварийного возврата ставят на заслонки, которым он не нужен: смесительные и рециркуляционные клапаны, регулирование по нагрузке. Дискретное управление открывает и закрывает заслонку по команде контроллера.

Момент 8 Нм — как проверить, хватит ли

Крутящий момент 8 Нм — главный параметр подбора. Для этой модели производитель указывает площадь заслонки 1,2 м²: в этих пределах момента хватает на преодоление трения в подшипниках и давления воздуха на створки. Если заслонка больше или работает при высоком перепаде давления, берут привод с большим моментом или ставят два привода на одну ось. Недостаточный момент виден сразу: створки не доходят до упора, привод греется и уходит в защиту. Посадка на вал: ○10…20mm □10X10…16 X16mm. Перед заказом сверьте диаметр или квадрат вала заслонки с этим значением.

Подключение и управление

Питание AC/DC 24 В. Управляющий сигнал 2/3 позиционный. Полный ход занимает 30-45 сек (95°) — это учитывают в уставках задержек автоматики. Привод не привязан к конкретному контроллеру — подойдёт любая автоматика вентиляции с соответствующим выходом.

Условия эксплуатации и монтаж

Степень защиты IР 54. Рабочая температура -20° … +50°C — привод рассчитан на установку в канале и на наружном воздухе в этих пределах. Уровень шума 54 дБ, поэтому привод можно ставить рядом с обслуживаемыми помещениями. Масса 1,3 кг. Монтаж — непосредственно на вал заслонки с фиксацией противопроворотным упором; корпус разбирать не нужно, регулировка хода выполняется снаружи.
