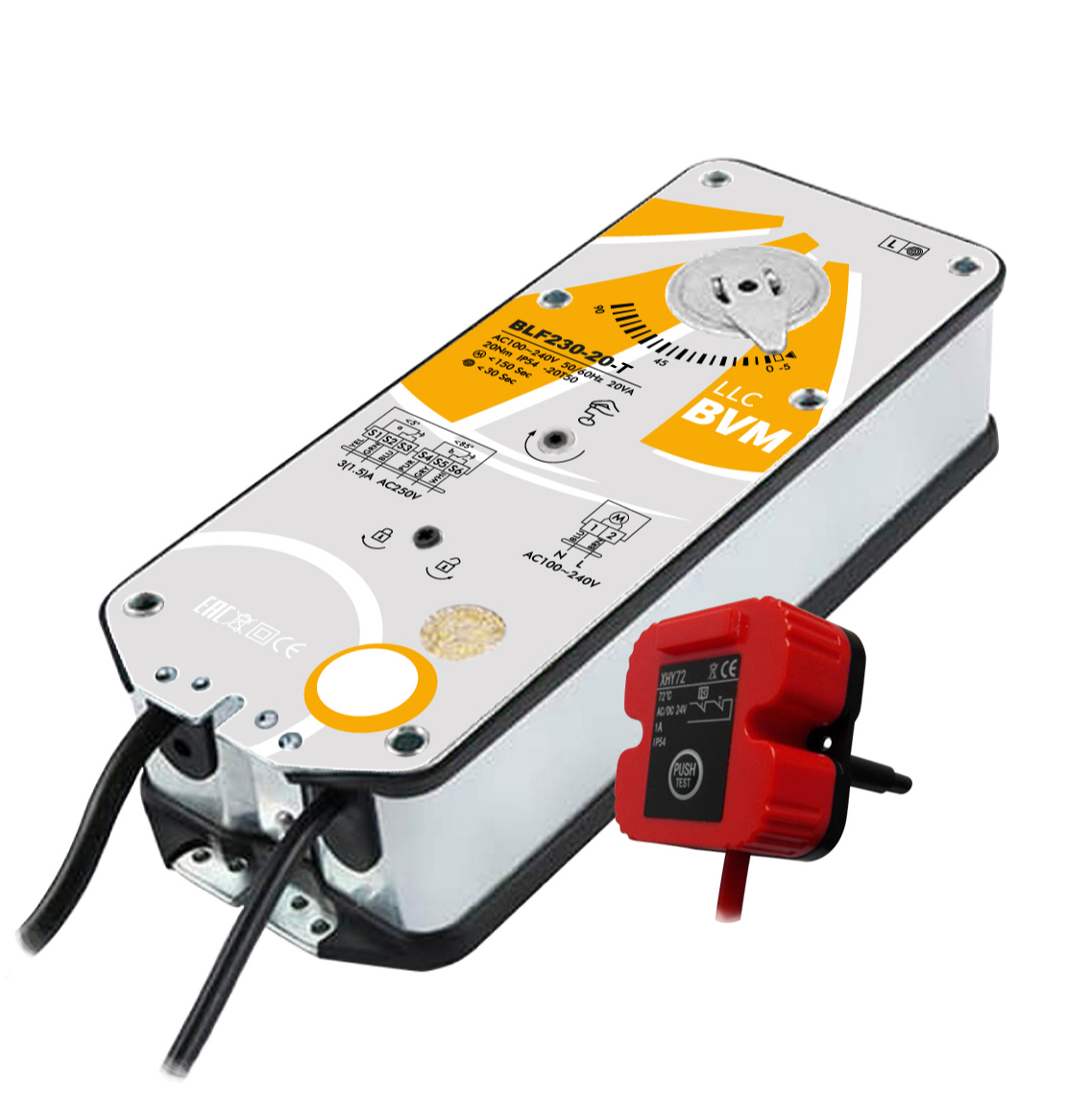

Электропривод BLF230-20-T для противопожарных клапанов
- Крутящий момент: 20 Нм
- Рабочее напряжение: AC 230 В
- Управл. сигнал, В: 2-х позиционный
- Производитель: BVM
- Наличие термодатчика: Да
Описание товара
BLF230-20-T — электропривод для управления противопожарного (огнезадерживающего) клапана, момент 20 Нм. Питание AC 230 В, управляющий сигнал 2-х позиционный. Угол поворота 0…90° (макс. 93°). Исполнение с возвратной пружиной: при снятии питания створка клапана возвращается в исходное положение. Рекомендуемая площадь заслонки — 4 м².
Привод огнезадерживающего клапана: что от него требуется
Огнезадерживающий клапан перекрывает воздуховод при пожаре, чтобы огонь и продукты горения не пошли по системе вентиляции в соседние помещения. В дежурном режиме клапан открыт и держится приводом, а при сигнале пожарной автоматики или пропадании питания должен закрыться сам — поэтому такие приводы делают с возвратной пружиной. Скорость закрытия и надёжность возврата здесь важнее плавности регулирования: клапан работает в двух положениях.
Как работает привод
Заслонка задаёт, сколько воздуха проходит через участок системы: наружный воздух на входе приточной установки, рециркуляция, отсечка канала при остановке вентилятора. Вручную это делать невозможно — заслонкой управляет электропривод по команде автоматики. Исполнение с возвратной пружиной применяют там, где при пропадании питания заслонка обязана занять безопасное положение: наружный клапан приточки должен закрыться, чтобы калорифер не разморозило. Дискретное управление открывает и закрывает заслонку по команде контроллера.
Момент 20 Нм — как проверить, хватит ли
Крутящий момент 20 Нм — главный параметр подбора. Для этой модели производитель указывает площадь заслонки 4 м²: в этих пределах момента хватает на преодоление трения в подшипниках и давления воздуха на створки. Если заслонка больше или работает при высоком перепаде давления, берут привод с большим моментом или ставят два привода на одну ось. Недостаточный момент виден сразу: створки не доходят до упора, привод греется и уходит в защиту. Посадка на вал: □ 12х12. Перед заказом сверьте диаметр или квадрат вала заслонки с этим значением.
Подключение и управление
Питание AC 230 В. Управляющий сигнал 2-х позиционный. Вспомогательные переключатели: 1mA…3(1.5)A, AC250V — дают автоматике подтверждение положения. Термодатчик: Да. Привод не привязан к конкретному контроллеру — подойдёт любая автоматика вентиляции с соответствующим выходом.
Условия эксплуатации и монтаж
Степень защиты IP 54. Рабочая температура -30…+50 °С — привод рассчитан на установку в канале и на наружном воздухе в этих пределах. Уровень шума max 50dB (двигатель), max 62dB (возврат пружины), поэтому привод можно ставить рядом с обслуживаемыми помещениями. Масса 2,6 кг. Аварийный возврат занимает до 20 сек. Монтаж — непосредственно на вал заслонки с фиксацией противопроворотным упором; корпус разбирать не нужно, регулировка хода выполняется снаружи.
Частые вопросы
Технические характеристики
Снимите напряжение — пружина закроет створку сама. Это и есть требование к огнезадерживающему клапану: он должен закрыться и при команде пожарной автоматики, и при аварии питания. Время хода и время возврата — в таблице характеристик выше.
Номера клемм и цвета жил — из паспорта серии. У разных партий расцветка отличается: перед подключением сверьте маркировку на кабеле со схемой из паспорта этой позиции. Подробный разбор двух схем, термодатчика и проверки на объекте — в статье подключение привода противопожарного и дымового клапана.
Преимущества
- Момент 20 Нм — заслонки площадью 4 м²
- Возвратная пружина (возврат < 30 сек) — безопасное положение при пропадании питания
- Питание AC 230 В, сигнал 2-х позиционный — совместим с любой автоматикой вентиляции
- Защита IP 54
Другие варианты серии
