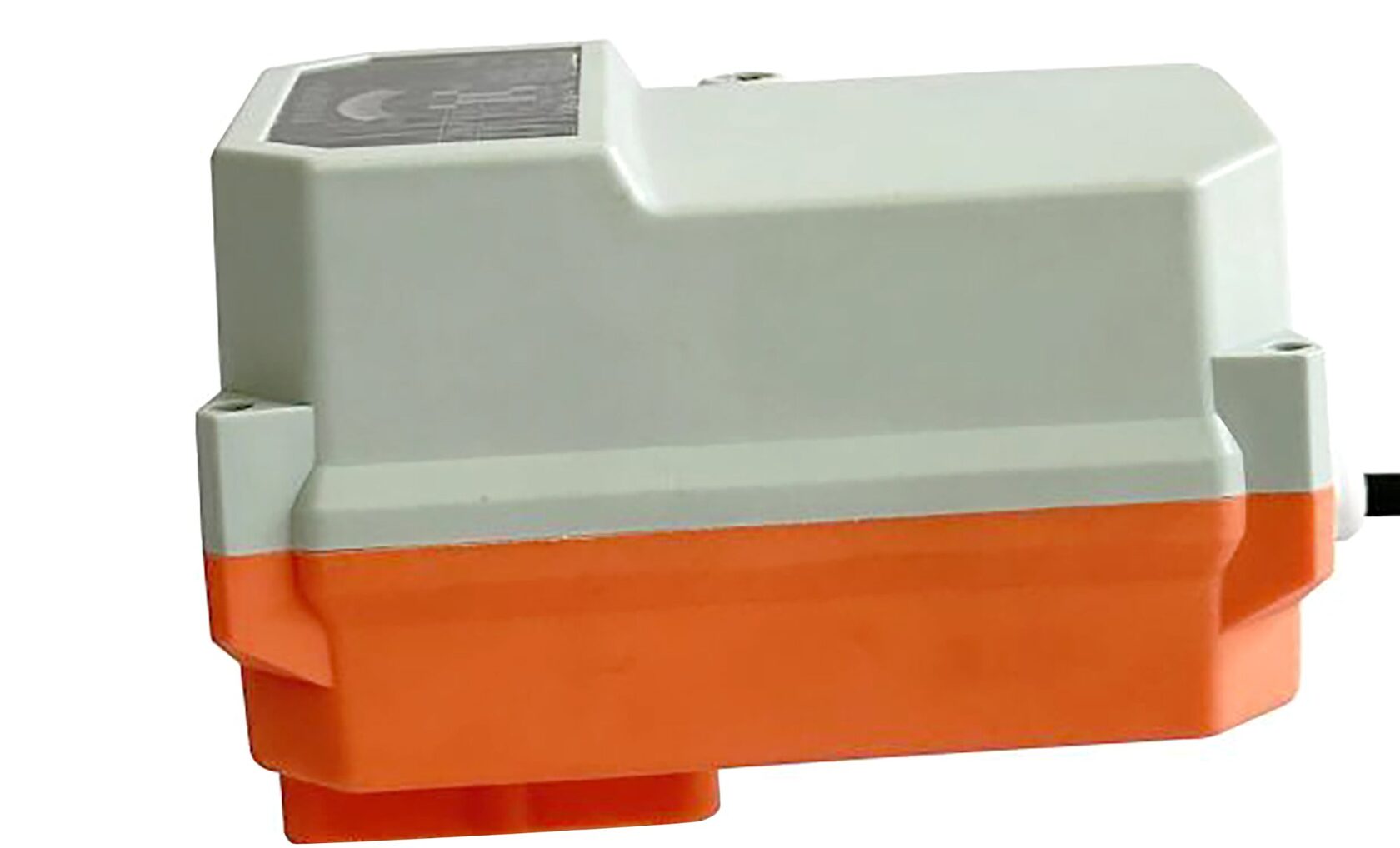

Электропривод NR230-SR-20 (0-10В)

NR230-SR-20 — электропривод для управления шарового крана, момент 20 Нм. Питание AC 230 В, управляющий сигнал 0-10В. Реверсивное исполнение без аварийного возврата — положение сохраняется при снятии питания.

Электропривод шарового крана: где применяется

Шаровой кран с электроприводом перекрывает поток воды или теплоносителя по команде автоматики: отсечка ввода при протечке, переключение контуров, дистанционное управление узлом без выезда на объект. В отличие от регулирующего клапана кран работает в двух положениях — «открыто» и «закрыто», поэтому от привода нужен момент, достаточный для страгивания шара, и надёжная фиксация конечных положений.

Как работает привод

Заслонка задаёт, сколько воздуха проходит через участок системы: наружный воздух на входе приточной установки, рециркуляция, отсечка канала при остановке вентилятора. Вручную это делать невозможно — заслонкой управляет электропривод по команде автоматики. Реверсивное исполнение без аварийного возврата ставят на заслонки, которым он не нужен: смесительные и рециркуляционные клапаны, регулирование по нагрузке. Аналоговое управление позволяет держать заслонку в любом промежуточном положении, а не только «открыто — закрыто».

Момент 20 Нм — как проверить, хватит ли

Крутящий момент 20 Нм — главный параметр подбора. Момент должен перекрывать сопротивление подшипников створок и давление воздуха на них. Если заслонка больше или работает при высоком перепаде давления, берут привод с большим моментом или ставят два привода на одну ось. Недостаточный момент виден сразу: створки не доходят до упора, привод греется и уходит в защиту. Перед заказом сверьте диаметр или квадрат вала заслонки с этим значением.

Подключение и управление

Питание AC 230 В. Управляющий сигнал 0-10В — привод отслеживает его пропорционально, поэтому контроллер может задавать любое промежуточное положение створок. Привод не привязан к конкретному контроллеру — подойдёт любая автоматика вентиляции с соответствующим выходом.

Условия эксплуатации и монтаж

Монтаж — непосредственно на вал заслонки с фиксацией противопроворотным упором; корпус разбирать не нужно, регулировка хода выполняется снаружи.
