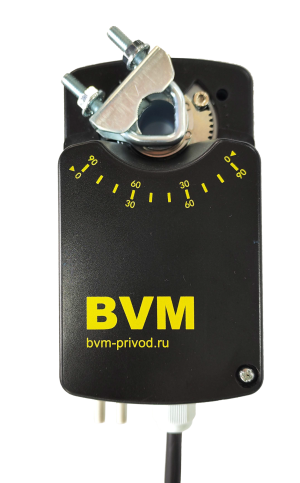

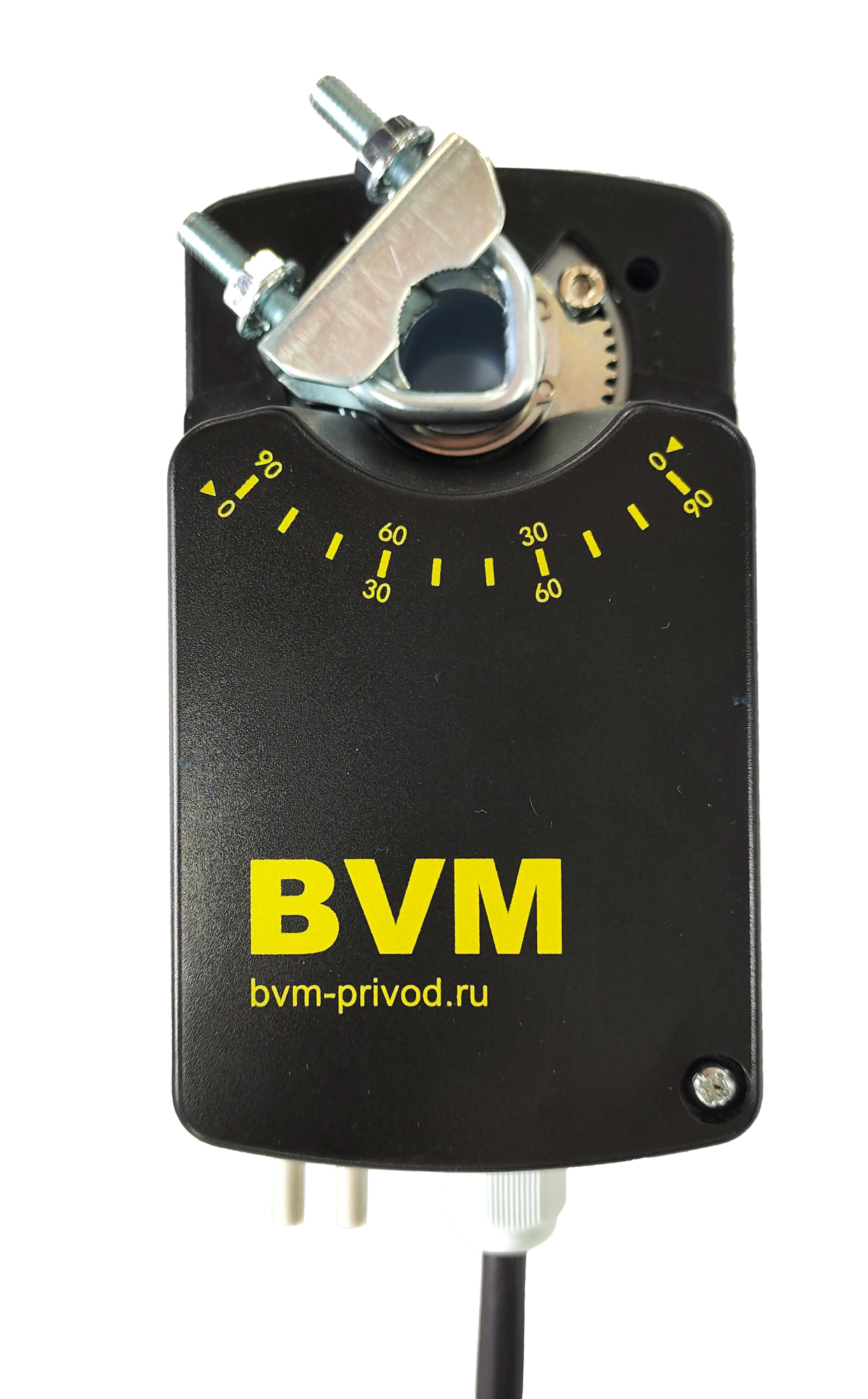

Электропривод LMQ24-SR-5 для клапанов переменного расхода

LMQ24-SR-5 — электропривод VAV-клапана переменного расхода с крутящим моментом 5 Нм. Питание AC 24 В, управляющий сигнал 1/2-х позиционный. Реверсивное исполнение без аварийного возврата — положение сохраняется при снятии питания.

Привод VAV-клапана: точность вместо мощности

VAV-клапан меняет расход воздуха в ветке по фактической потребности помещения: меньше людей или нагрузки — меньше приток. От привода здесь нужен не большой момент, а точное позиционирование и быстрая отработка сигнала, потому что регулирование идёт непрерывно, а не «открыть — закрыть». Обычно привод работает в связке с датчиком расхода и контроллером зоны.

Как работает привод

Заслонка задаёт, сколько воздуха проходит через участок системы: наружный воздух на входе приточной установки, рециркуляция, отсечка канала при остановке вентилятора. Вручную это делать невозможно — заслонкой управляет электропривод по команде автоматики. Реверсивное исполнение без аварийного возврата ставят на заслонки, которым он не нужен: смесительные и рециркуляционные клапаны, регулирование по нагрузке. Дискретное управление открывает и закрывает заслонку по команде контроллера.

Момент 5 Нм — как проверить, хватит ли

Крутящий момент 5 Нм — главный параметр подбора. Момент должен перекрывать сопротивление подшипников створок и давление воздуха на них. Если заслонка больше или работает при высоком перепаде давления, берут привод с большим моментом или ставят два привода на одну ось. Недостаточный момент виден сразу: створки не доходят до упора, привод греется и уходит в защиту. Перед заказом сверьте диаметр или квадрат вала заслонки с этим значением.

Подключение и управление

Питание AC 24 В. Управляющий сигнал 1/2-х позиционный. Привод не привязан к конкретному контроллеру — подойдёт любая автоматика вентиляции с соответствующим выходом.

Условия эксплуатации и монтаж

Рабочая температура 0°…+50° С — привод рассчитан на установку в канале и на наружном воздухе в этих пределах. Масса 0,75 кг. Монтаж — непосредственно на вал заслонки с фиксацией противопроворотным упором; корпус разбирать не нужно, регулировка хода выполняется снаружи.
