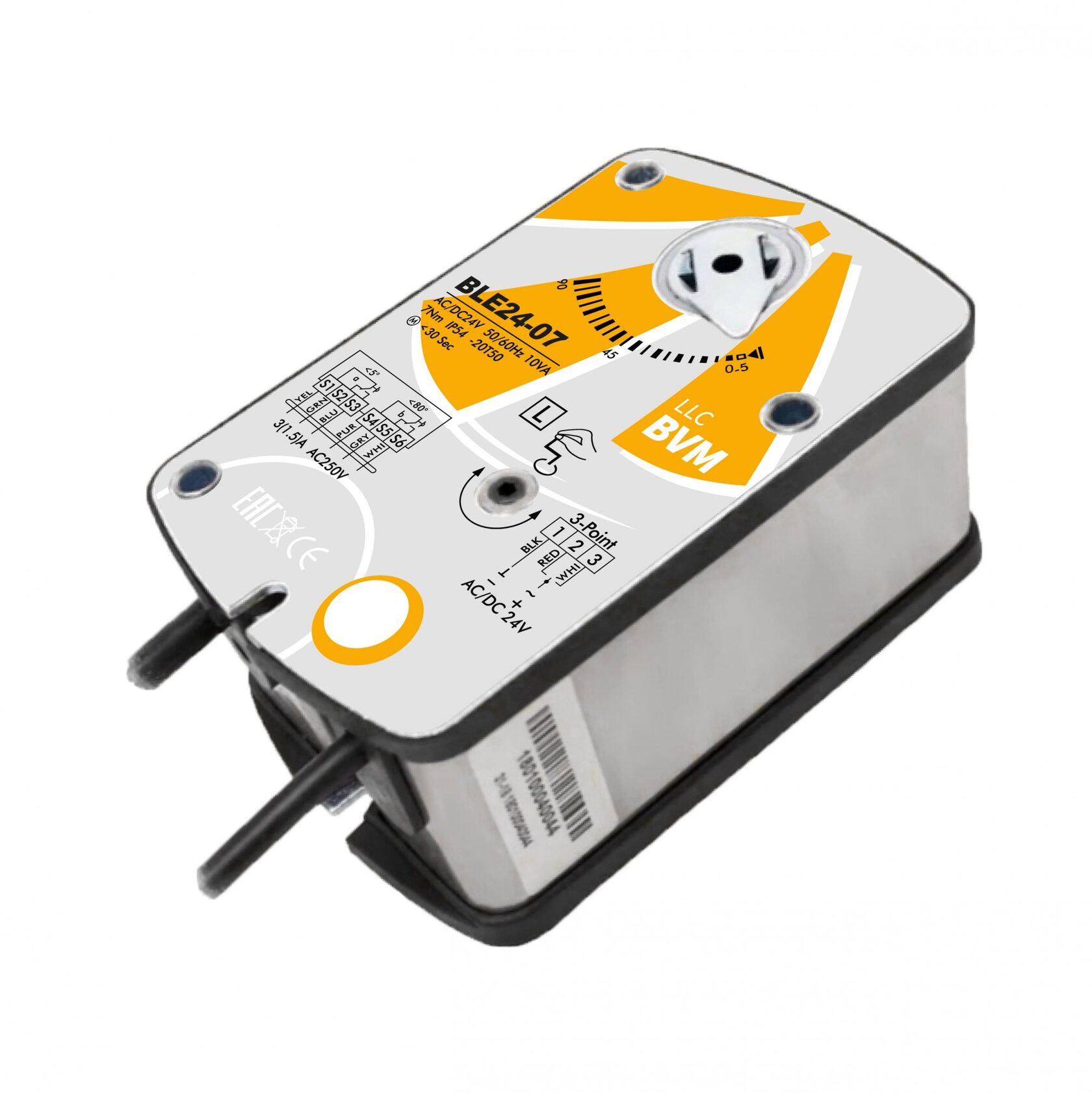

Электропривод BLE24-07 для дымовых клапанов

BLE24-07 — электропривод клапана дымоудаления с крутящим моментом 7 Нм. Питание AC/DC 24 В, управляющий сигнал 2-х/3-х позиционный. Угол поворота макс. 95°. Реверсивное исполнение без аварийного возврата — положение сохраняется при снятии питания. Рекомендуемая площадь заслонки — 1 м².

Привод клапана дымоудаления: логика работы

Клапан дымоудаления работает наоборот по отношению к огнезадерживающему: в дежурном режиме он закрыт, а при пожаре открывается и подключает шахту дымоудаления к горящему помещению. Привод должен отработать в условиях высокой температуры и обеспечить полное открытие за нормируемое время. Управление идёт от прибора противопожарной автоматики, положение створки подтверждается концевыми выключателями.

Как работает привод

Заслонка задаёт, сколько воздуха проходит через участок системы: наружный воздух на входе приточной установки, рециркуляция, отсечка канала при остановке вентилятора. Вручную это делать невозможно — заслонкой управляет электропривод по команде автоматики. Реверсивное исполнение без аварийного возврата ставят на заслонки, которым он не нужен: смесительные и рециркуляционные клапаны, регулирование по нагрузке. Дискретное управление открывает и закрывает заслонку по команде контроллера.

Момент 7 Нм — как проверить, хватит ли

Крутящий момент 7 Нм — главный параметр подбора. Для этой модели производитель указывает площадь заслонки 1 м²: в этих пределах момента хватает на преодоление трения в подшипниках и давления воздуха на створки. Если заслонка больше или работает при высоком перепаде давления, берут привод с большим моментом или ставят два привода на одну ось. Недостаточный момент виден сразу: створки не доходят до упора, привод греется и уходит в защиту. Посадка на вал: □ макс. 12×12. Перед заказом сверьте диаметр или квадрат вала заслонки с этим значением.

Подключение и управление

Питание AC/DC 24 В. Управляющий сигнал 2-х/3-х позиционный. Вспомогательные переключатели: 1mA…3(1.5)A, AC250V — дают автоматике подтверждение положения. Термодатчик: Нет. Привод не привязан к конкретному контроллеру — подойдёт любая автоматика вентиляции с соответствующим выходом.

Условия эксплуатации и монтаж

Степень защиты IP54. Рабочая температура -20°…+50°С — привод рассчитан на установку в канале и на наружном воздухе в этих пределах. Уровень шума max 45 дБ, поэтому привод можно ставить рядом с обслуживаемыми помещениями. Масса 1,3 кг. Монтаж — непосредственно на вал заслонки с фиксацией противопроворотным упором; корпус разбирать не нужно, регулировка хода выполняется снаружи.
