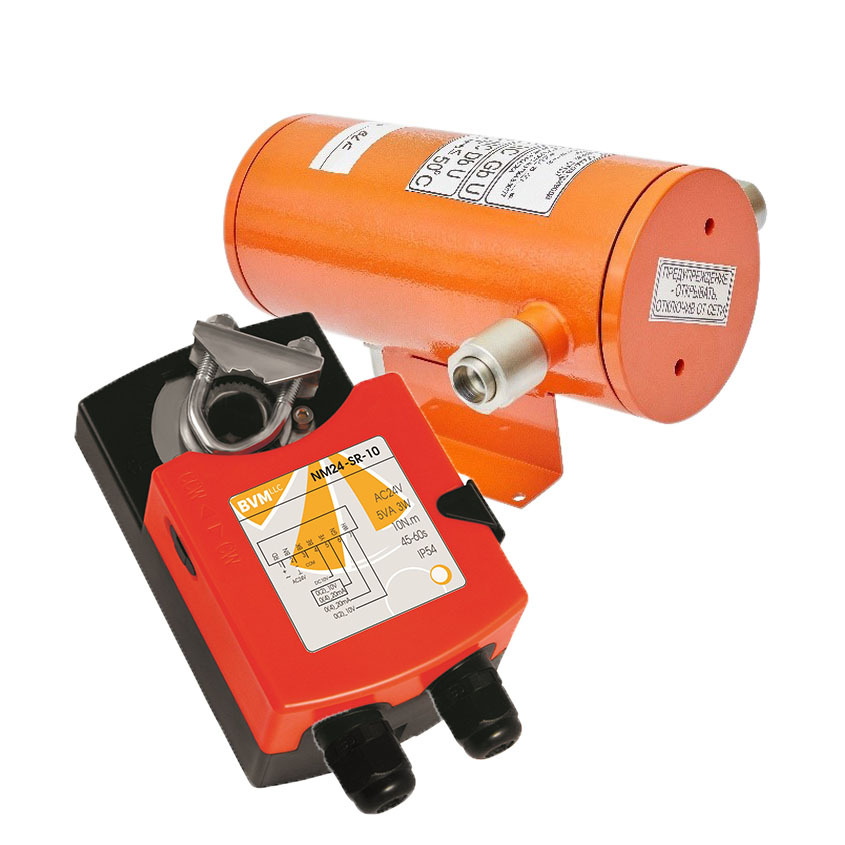

Взрывозащищённый электропривод NM24-SR-10 + СТЛ 07

NM24-SR-10 — привод клапана или заслонки во взрывоопасной зоне на 10 Нм. Питание AC/DC 24 В, управляющий сигнал 0(2)-10B/0(4)-20мА. Угол поворота Макс. 95° (настройка за счёт двух механических упоров), время хода 150 сек (360°). Реверсивное исполнение без аварийного возврата — положение сохраняется при снятии питания. Рекомендуемая площадь заслонки — до 1 м2.

Взрывозащищённое исполнение: где требуется

Взрывозащищённый привод ставят там, где в воздухе может образоваться взрывоопасная смесь: окрасочные и лакировочные участки, склады ЛВЖ, газовые котельные, ряд производств химии и пищёвки. Корпус и электрическая часть выполнены так, чтобы искра внутри привода не подожгла смесь снаружи. Маркировка взрывозащиты и допустимая зона установки указаны в характеристиках модели — их сверяют с классификацией зоны по проекту.

Как работает привод

Заслонка задаёт, сколько воздуха проходит через участок системы: наружный воздух на входе приточной установки, рециркуляция, отсечка канала при остановке вентилятора. Вручную это делать невозможно — заслонкой управляет электропривод по команде автоматики. Реверсивное исполнение без аварийного возврата ставят на заслонки, которым он не нужен: смесительные и рециркуляционные клапаны, регулирование по нагрузке. Аналоговое управление позволяет держать заслонку в любом промежуточном положении, а не только «открыто — закрыто».

Момент 10 Нм — как проверить, хватит ли

Крутящий момент 10 Нм — главный параметр подбора. Для этой модели производитель указывает площадь заслонки до 1 м2: в этих пределах момента хватает на преодоление трения в подшипниках и давления воздуха на створки. Если заслонка больше или работает при высоком перепаде давления, берут привод с большим моментом или ставят два привода на одну ось. Недостаточный момент виден сразу: створки не доходят до упора, привод греется и уходит в защиту. Посадка на вал: Универсальная скоба (размер оси 9мм-19мм). Перед заказом сверьте диаметр или квадрат вала заслонки с этим значением.

Подключение и управление

Питание AC/DC 24 В. Управляющий сигнал 0(2)-10B/0(4)-20мА — привод отслеживает его пропорционально, поэтому контроллер может задавать любое промежуточное положение створок. Полный ход занимает 150 сек (360°) — это учитывают в уставках задержек автоматики. Вспомогательные переключатели: 1 мА…3А(0,5А), 250В (настраивается 0…100%) — дают автоматике подтверждение положения. Термодатчик: Нет. Привод не привязан к конкретному контроллеру — подойдёт любая автоматика вентиляции с соответствующим выходом.

Условия эксплуатации и монтаж

Степень защиты IP54. Рабочая температура -30°…+50°С — привод рассчитан на установку в канале и на наружном воздухе в этих пределах. Масса не более 10 кг. Монтаж — непосредственно на вал заслонки с фиксацией противопроворотным упором; корпус разбирать не нужно, регулировка хода выполняется снаружи.
