Смесительный узел для тепловой завесы — подбор, подключение, защита от разморозки

Водяная тепловая завеса — один из самых уязвимых к разморозке элементов инженерной системы здания. Её теплообменник компактный, объём воды в нём невелик, а режим работы — частые пуски и остановы при открытии/закрытии дверей. Без правильно подобранного смесительного узла завеса либо перегревает воздух у входа, либо замерзает в первую же серьёзную оттепель после мороза.

В этой статье — методика подбора смесительного узла для водяной тепловой завесы: расчёт мощности, выбор Kvs и DN, схема подключения, интеграция с автоматикой и типичные ошибки.

Смесительный узел LN для тепловой завесы — схема подключения
Содержание
  1. Зачем завесе смесительный узел
  2. Особенности обвязки завесы vs приточной установки
  3. Расчёт: от мощности завесы к параметрам узла
  4. Таблица подбора по мощности
  5. Схема подключения
  6. Автоматика управления
  7. Типичные ошибки
  8. Частые вопросы

Зачем завесе смесительный узел

Тепловая завеса создаёт воздушный барьер в дверном проёме, предотвращая потери тепла при открытых дверях. Водяная завеса получает тепло от системы теплоснабжения через встроенный теплообменник. Без обвязки (смесительного узла) завеса подключается напрямую к магистрали — и тогда возникают три проблемы:

  • Нет регулирования мощности. При подаче 90–95 °C напрямую в теплообменник завеса выдаёт максимальную мощность всегда. При температуре на улице −5 °C вместо −28 °C это создаёт перегрев зоны входа до +35–40 °C, духоту и перерасход тепловой энергии
  • Нет защиты от разморозки. При закрытии дверей завеса отключается. Вода в компактном теплообменнике остаётся неподвижной. При −15 °C и сквозняке через неплотности дверного проёма теплообменник замерзает за 15–30 минут. Замена теплообменника завесы — от 30 000 руб., плюс простой и демонтаж
  • Гидравлическая нестабильность. Прямое подключение создаёт неконтролируемый расход через теплообменник завесы, зависящий от перепада давления в магистрали. Это влияет на соседних потребителей

Смесительный узел решает все три проблемы: плавно регулирует температуру теплоносителя, обеспечивает постоянную циркуляцию для защиты от разморозки и гидравлически развязывает контур завесы от магистрали.

Особенности обвязки завесы vs приточной установки

Обвязка завесы похожа на обвязку калорифера приточной установки, но имеет несколько принципиальных отличий:

ПараметрПриточная установкаТепловая завеса
Типовая мощность20–500 кВт5–50 кВт
Режим работыНепрерывный (по расписанию)Прерывистый (по открытию дверей)
Частота пусков/стопов1–2 раза в сутки10–100 раз в сутки
Гидравлическое сопротивление теплообменника5–20 кПа15–40 кПа (компактная конструкция)
Объём воды в теплообменнике10–50 л0,5–3 л
Время замерзания при остановке30–60 мин15–30 мин
Критичность защиты от разморозкиВысокаяОчень высокая

Ключевое следствие: для тепловой завесы 3-ходовая схема обвязки предпочтительнее 2-ходовой. При 3-ходовом клапане циркуляция через теплообменник не прекращается ни при каком положении штока — это критично при частых пусках/остановах завесы.

Второе следствие: повышенное гидравлическое сопротивление компактного теплообменника завесы требует насос с запасом по напору. При расчёте потерь давления в контуре нужно учитывать сопротивление теплообменника (данные из паспорта завесы), а не принимать стандартные 10–15 кПа, как для калориферов приточных установок.

Расчёт: от мощности завесы к параметрам узла

Подбор смесительного узла для завесы выполняется в 4 шага.

Шаг 1. Определить тепловую мощность завесы

Мощность указана в паспорте завесы. Типичные значения зависят от ширины проёма и расчётной температуры наружного воздуха:

  • Дверь 1,0 м — 5–12 кВт
  • Дверь 1,5 м — 10–20 кВт
  • Дверь 2,0 м — 15–30 кВт
  • Ворота 3,0 м — 30–50 кВт
  • Ворота 4,0–5,0 м — 40–80 кВт

Если завеса управляется по термостату помещения (а не работает на максимуме), средняя мощность составляет 40–60% от номинальной.

Шаг 2. Рассчитать расход теплоносителя

Формула расхода:

G = Q / (c × Δt)

где:

  • Q — мощность завесы, кВт
  • c — удельная теплоёмкость воды = 1,163 Вт·ч/(кг·°C)
  • Δt — перепад температур подача/обратка, °C

При температурном графике 90/70 °C (Δt = 20 °C):

G = Q / (1,163 × 20) = Q / 23,26 — результат в кг/ч. Для перевода в м³/ч делим на 1000.

Пример: завеса 20 кВт, график 90/70 °C. G = 20 000 / (1,163 × 20) = 860 кг/ч = 0,86 м³/ч.

Шаг 3. Определить требуемый Kvs клапана

Kvs — пропускная способность клапана при перепаде давления 1 бар. Для стабильного регулирования перепад на клапане должен составлять 0,3–0,5 бар. Подробнее — в статье Что такое Kvs клапана.

Kvs = G / √ΔP

При ΔP = 0,4 бар: Kvs = 0,86 / √0,4 = 0,86 / 0,632 = 1,36. Ближайший стандартный Kvs — 1,6.

Шаг 4. Определить DN

DN определяется по стандартному ряду Kvs. Для Kvs 1,6 типовой DN = 15 мм. Не нужно завышать DN — клапан с большим проходным сечением будет работать в нижней зоне хода штока и регулировать нестабильно.

Таблица подбора по мощности

Сводная таблица для быстрого подбора смесительного узла при графике 90/70 °C (Δt = 20 °C), перепад на клапане 0,4 бар:

Мощность завесы, кВтРасход, м³/чТребуемый KvsСтандартный KvsDNРекомендуемая серия
50,220,340,63DN15LN
100,430,681,0DN15LN
150,651,021,6DN15LN
200,861,361,6DN15LN
301,292,042,5DN20LN
401,722,724,0DN20LN

Серия LN — компактные узлы с 3-ходовым клапаном, Kvs 1,6–6,3, DN 15–25. Оптимальны для завес мощностью 5–40 кВт.

Важно: при графике 80/60 °C расход тот же, при графике 95/70 °C (Δt = 25 °C) расход на 20% ниже. При использовании антифриза (пропиленгликоль 30%) расход увеличивается на 10–15% из-за снижения теплоёмкости.

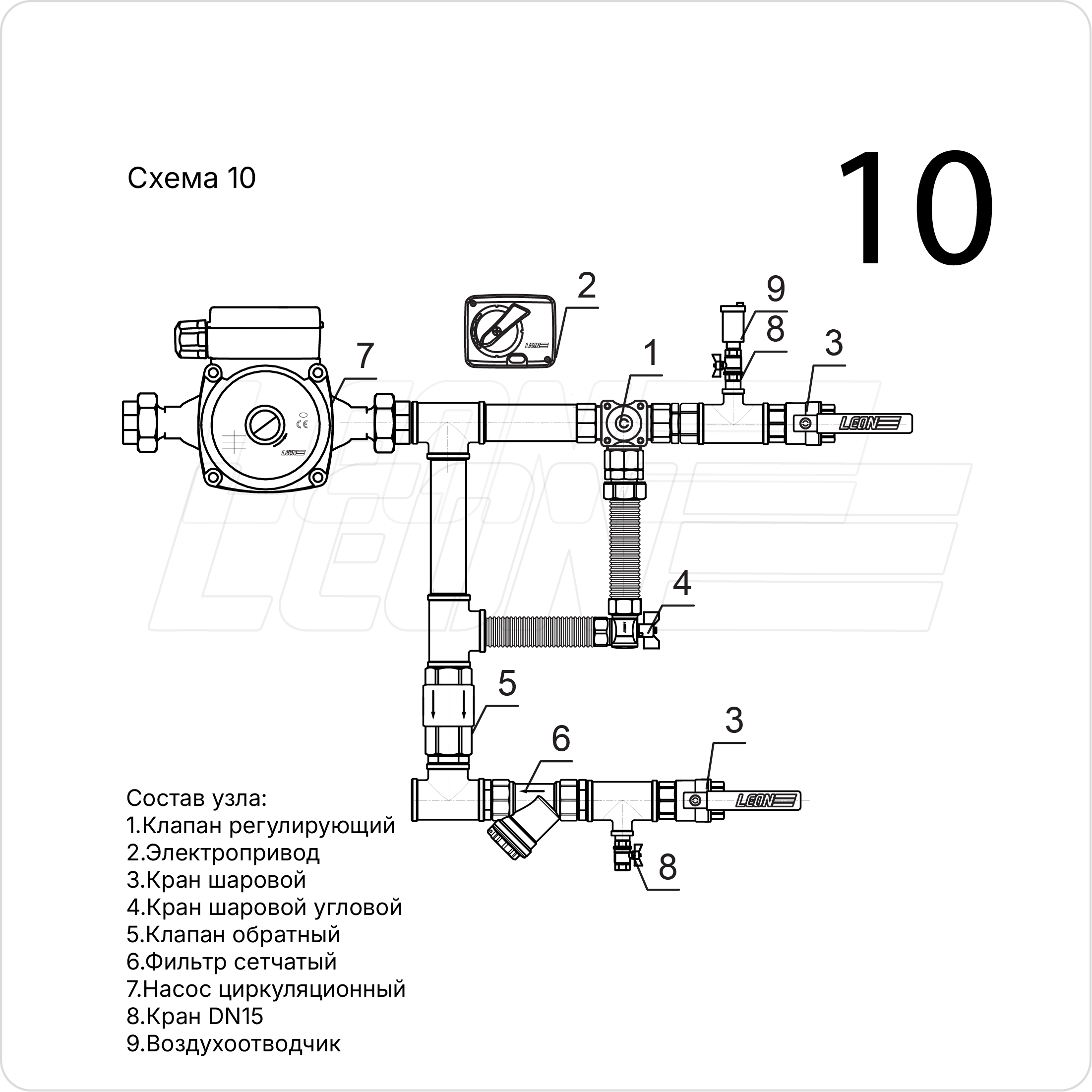

Схема подключения

Для тепловой завесы рекомендуется 3-ходовая схема обвязки — со смешивающим 3-ходовым клапаном.

Порядок элементов

Подающая линия: шаровой кран → фильтр сетчатый → вход A (подача) 3-ходового клапана.

Байпас: обратка из теплообменника → тройник (отвод на обратную магистраль + отвод на вход B клапана) → вход B (байпас) 3-ходового клапана.

Выход клапана: выход AB → циркуляционный насос → обратный клапан → теплообменник завесы.

Обратная линия: теплообменник → тройник → балансировочный клапан → шаровой кран → обратная магистраль.

Почему 3-ходовой, а не 2-ходовой

В 3-ходовой схеме клапан смешивает потоки, но суммарный расход через теплообменник остаётся постоянным при любом положении штока. Это означает:

  • При 100% открытии на магистраль — максимальная мощность, вся горячая вода идёт в теплообменник
  • При 50% — смесь горячей воды и обратки, средняя мощность
  • При 0% (клапан полностью закрыт на магистраль) — вода рециркулирует через байпас и теплообменник. Мощность нагрева = 0, но циркуляция не прекращается

Именно постоянная циркуляция при закрытом клапане критична для завесы. В отличие от приточной установки, завеса расположена непосредственно у наружной двери. Даже при закрытых дверях через неплотности проникает холодный воздух, а тепловой мостик через корпус завесы ускоряет охлаждение теплообменника.

Расположение и монтаж

Смесительный узел монтируется на стене рядом с завесой или в техническом помещении за стеной. Расстояние от узла до завесы — не более 2–3 м. Подводки теплоизолируются (толщина изоляции не менее 13 мм). Насос — строго горизонтально (вал горизонтально).

При монтаже нескольких завес (например, на разных входах) каждая завеса обвязывается отдельным смесительным узлом. Общий узел на несколько завес не рекомендуется — невозможно индивидуально регулировать мощность и обеспечить балансировку между завесами разной мощности.

Автоматика управления

Для полноценного управления завесой со смесительным узлом необходимо три типа устройств:

Термостат помещения

Датчик температуры в зоне входа (на высоте 1,5 м, в 2–3 м от дверного проёма). При достижении уставки (обычно +18–22 °C) контроллер прикрывает клапан, снижая мощность нагрева. Это предотвращает перегрев входной зоны и экономит до 30–40% тепловой энергии по сравнению с работой «на максимуме».

Концевой выключатель двери

Магнитный или механический датчик на дверной коробке. При открытии двери — завеса включается (вентилятор + клапан открывается). При закрытии — завеса выключается (вентилятор стоп, клапан прикрывается). Задержка выключения — 30–60 секунд после закрытия двери (настраивается на контроллере).

Важно: при выключении завесы клапан закрывается, но насос продолжает работать. Это обеспечивает циркуляцию через теплообменник и защиту от разморозки.

Капиллярный термостат (морозозащитный)

Устанавливается на обратном трубопроводе из теплообменника завесы. Уставка — +10 °C (выше, чем для калорифера приточной установки, т.к. объём воды в теплообменнике завесы меньше и замерзание происходит быстрее). При срабатывании:

  1. Клапан открывается на 100% (максимальная подача горячей воды)
  2. Подаётся аварийный сигнал на диспетчерский пульт
  3. Если через 5 минут температура обратки не поднялась выше уставки — остановка системы и вызов обслуживающей организации

Алгоритм работы в зимний период

Состояние двериВентилятор завесыКлапан узлаНасос узла
ОткрытаВключёнРегулирует по термостатуРаботает
Закрыта (зима, t < 0 °C)ВыключенЗакрыт на магистральРаботает (антифриз-режим)
Закрыта (лето, t > +5 °C)ВыключенЗакрытМожет быть выключен
Авария (термостат сработал)ВыключенОткрыт на 100%Работает

Обратите внимание: насос работает всё время, пока температура наружного воздуха ниже 0 °C, независимо от состояния двери и вентилятора. Потребление насоса 25-40 — около 50–70 Вт, стоимость непрерывной работы зимой — менее 200 руб./мес. Стоимость замены замёрзшего теплообменника завесы — от 30 000 руб.

Типичные ошибки

  1. Отсутствие смесительного узла вообще. Самая частая причина разморозки теплообменников завес. Прямое подключение к магистрали без насоса и байпаса — гарантированная авария при первом же простое завесы в мороз. По статистике обращений в сервис, до 40% разморозок приходится на тепловые завесы без обвязки
  2. Завышенный DN клапана и обвязки. Для завесы мощностью 15 кВт достаточно DN15 (Kvs 1,6). Установка узла DN32 «с запасом» приводит к тому, что клапан работает на 5–10% хода — регулирование нестабильное, температура «скачет» от минимума до максимума
  3. 2-ходовая схема без постоянной циркуляции. В 2-ходовой схеме при закрытом клапане расход через теплообменник зависит только от напора насоса в малом контуре. При ошибке в балансировке или при неисправности обратного клапана циркуляция может прекратиться — и теплообменник замёрзнет
  4. Насос отключается вместе с завесой. Контроллер должен держать насос включённым при t < 0 °C, даже когда завеса выключена. Если насос привязан к реле вентилятора — при остановке завесы останавливается и циркуляция
  5. Нет фильтра. Компактный теплообменник завесы имеет узкие проходные сечения (трубки 8–12 мм). Окалина и шлам из магистрали забивают трубки, расход падает, температура обратки растёт — контроллер воспринимает это как норму, а завеса на самом деле не греет
  6. Общий узел на несколько завес. При работе одной завесы из трёх расход перераспределяется — через работающую завесу идёт избыточный поток, через неработающие — также идёт вода (лишние теплопотери). Индивидуальная регулировка невозможна
  7. Нет морозозащитного термостата. Контроллер управляет клапаном по датчику температуры воздуха или помещения — но не контролирует температуру обратки. При неисправности датчика или обрыве связи клапан может закрыться, а контроллер не узнает об угрозе замерзания
  8. Уставка термостата слишком низкая. Для калорифера приточной установки уставка +5 °C по обратке — норма. Для теплообменника завесы рекомендуется +10 °C — объём воды в завесе в 5–10 раз меньше, замерзание происходит значительно быстрее

Частые вопросы

Можно ли подключить тепловую завесу без смесительного узла?
Можно при прямом подключении к сети 95/70°C, но без регулирования и защиты от разморозки. При отключении завесы зимой вода в компактном теплообменнике замёрзнет за 15–30 минут. Стоимость замены теплообменника завесы — от 30 000 ₽, узла — от 15 000 ₽.
Какой клапан лучше для завесы — 2-ходовой или 3-ходовой?
Для тепловой завесы рекомендуется 3-ходовой клапан. Он обеспечивает постоянную циркуляцию через теплообменник даже при закрытом проходе на нагрев — это критично для защиты от разморозки при частых пусках/остановах.
Какая мощность типовой тепловой завесы?
Зависит от ширины проёма и климатической зоны. Для двери шириной 1 м — 5–10 кВт, 1.5 м — 10–20 кВт, 2 м — 15–30 кВт, ворота 3 м — 30–50 кВт. Это ориентировочные значения для средней полосы России (расчётная t = -28°C).
Чем отличается обвязка тепловой завесы от обвязки калорифера приточной установки?
Три принципиальных отличия. Первое — обязательна трёхходовая схема с постоянной циркуляцией: теплообменник завесы компактный, объём воды в 5–10 раз меньше чем в калорифере, замерзание наступает значительно быстрее. Второе — уставка термостата защиты от разморозки +10°C вместо +5°C для калорифера. Третье — повышенное гидравлическое сопротивление компактного теплообменника завесы требует насос с запасом по напору.

Смесительные узлы для завес

Смесительный узел серии LN
Серия LN (5–40 кВт)
Kvs 1,6–6,3, DN 15–25. Компактные, для завес малой мощности
Фильтры сетчатые
DN 15–300, PN16. Обязательный элемент обвязки завесы

Смотрите также

Готовые смесительные узлы для тепловых завес

В нашем каталоге — 6 моделей КЭВ-УТМ (УТ-КЭВ) с Kvs от 4 до 16 м³/ч, с насосом и без:

Смотреть все модели КЭВ-УТМ →
