Медно-алюминиевые теплообменники и водяные калориферы по размерам заказчика
Теплообменник воздух–вода на медных трубках с алюминиевым оребрением: нагреватели, охладители, паровые и фреоновые аппараты для приточных установок, канальных систем и кондиционеров. Изготовление аналога по шильдику или чертежу.
Для расчёта нужны габариты по воздуху, расход воздуха, температуры теплоносителя и требуемая мощность. Если меняется существующий блок — достаточно фото шильдика и присоединительных размеров.
Какие задачи закрывает изготовление по размерам
Замена блока в существующей установке
Теплообменник разморозили, он потёк или установка снята с поставок — новый блок изготавливается по фактическим габаритам и присоединениям, чтобы встать в ту же раму. По шильдику восстанавливаются рядность, шаг оребрения и мощность; если шильдика нет, параметры считаются по размерам секции и расходу воздуха.
Водяной калорифер приточной установки
Нагреватель для приточки подбирается по расходу воздуха, температурам наружного воздуха и приточного, а также по графику теплоносителя. Медно-алюминиевая конструкция даёт нужную мощность при меньшей рядности, чем стальные пластинчатые калориферы, — это важно, когда в секцию нельзя добавить ни сантиметра.
Охладители и фреоновые блоки
Водяные и гликолевые воздухоохладители, испарители и конденсаторы под фреоны R410A, R407C, R134a, R32. Для охладителей рассчитывается не только явная мощность, но и режим конденсации влаги: под него закладываются шаг ламелей, скорость воздуха и каплеуловитель с поддоном.
Нестандартные габариты
Блоки высотой до 2,5 м и длиной до 4 м, рядностью до 12, со смещёнными коллекторами, нестандартным расположением патрубков и присоединениями от 3/8" до 2". Изготавливается то, чего нет в каталогах: под существующий проём, под нестандартную секцию, под переделанную установку.
Производство теплообменников для вентиляции
Блок собирается из медных трубок диаметром 3/8" или 5/8" с накатанным алюминиевым оребрением; коллекторы медные, присоединительные патрубки — медь или нержавеющая сталь. Мощность задаётся не одной цифрой, а сочетанием параметров: числом рядов, шагом ламелей, схемой хода трубок и скоростью воздуха в живом сечении. Поэтому один и тот же тепловой поток можно получить и коротким «толстым» блоком, и длинным двухрядным — выбор зависит от того, что ограничивает: габарит секции, сопротивление по воздуху или расход теплоносителя.
- Трубки — медь 3/8" и 5/8", по заданию нержавеющая сталь AISI 304 и 316
- Оребрение — алюминий, шаг подбирается под запылённость и режим конденсации
- Габариты — высота до 2,5 м, длина до 4 м, рядность до 12
- Присоединения — от 3/8" до 2", резьбовые или под пайку, расположение по чертежу
- Испытания — опрессовка каждого блока перед отгрузкой
- Гарантия — 12 месяцев, сертификаты соответствия в комплекте
Виды производимых теплообменников

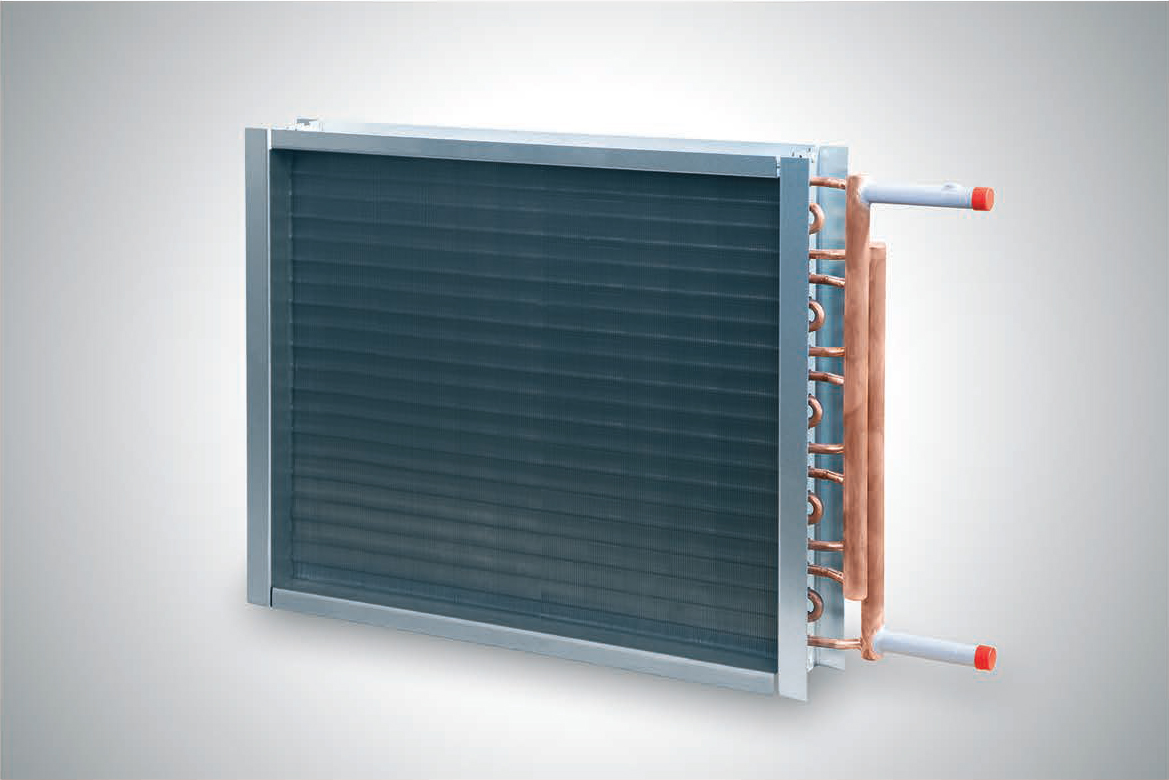

Нагреватели и охладители
Базовый водяной блок для приточных установок и центральных кондиционеров: нагрев или охлаждение воздуха водой либо гликолевым раствором.
- высота до 2,5 м, длина до 4 м
- до 12 рядов трубок
- вода, этилен- и пропиленгликоль
Канальные нагреватели
Блоки для встраивания в воздуховод — круглые и прямоугольные, для догрева воздуха по зонам и для канальных систем без отдельной приточной камеры.
- под сечение канала по чертежу
- водяные и гликолевые
- с рамкой и фланцами под монтаж

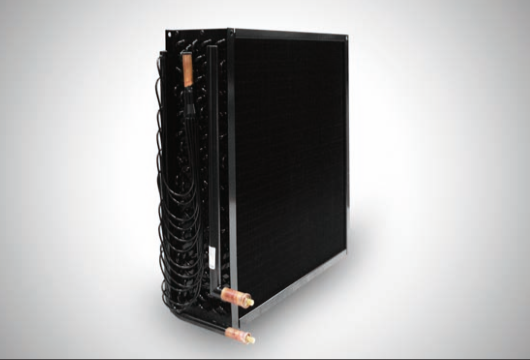

Фреоновые охладители
Испарители и конденсаторы для холодильных и климатических систем с распределителем жидкости и коллекторами под пайку.
- R410A, R407C, R134a, R32 и другие
- рабочее давление до 2,0 МПа
- опрессовка 3,0 МПа

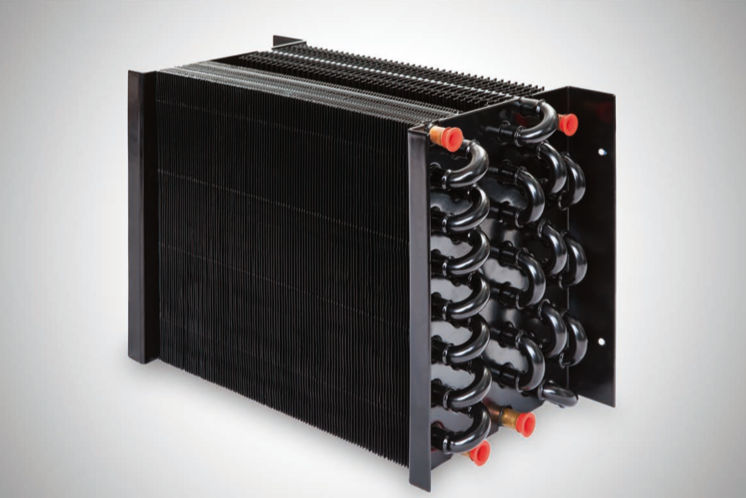

Паровые теплообменники
Аппараты для паровых систем отопления и технологических процессов с учётом отвода конденсата и температурных расширений.
- рабочая температура до 150 °C
- конструкция под конденсатоотводчик
- усиленные коллекторы

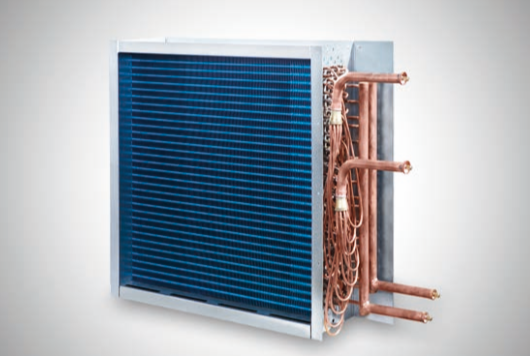

С нержавеющей трубкой
Для агрессивных сред и повышенных требований к коррозионной стойкости — там, где медь не живёт: химические производства, влажные и солевые среды.
- трубки AISI 304 и 316
- оребрение по заданию
- расчёт с учётом худшей теплопроводности
Готовые канальные теплообменники
Если размер стандартный, брать блок под заказ не обязательно: 96 типоразмеров канальных водяных теплообменников VS10–VS650 с рядностью от 1 до 8 есть в наличии и отгружаются сразу.
- нагреватели и охладители
- под прямоугольные каналы
- отгрузка со склада
Рабочие параметры по типам аппаратов
| Тип аппарата | Среда | Температура | Рабочее давление | Опрессовка |
|---|---|---|---|---|
| Водяной нагреватель (калорифер) | вода, гликолевые растворы | до 130 °C | 1,6 МПа | 2,5 МПа |
| Паровой нагреватель | пар | до 150 °C | 1,6 МПа | 2,5 МПа |
| Водяной охладитель | вода, гликолевые растворы | −40…+80 °C | 1,6 МПа | 2,5 МПа |
| Фреоновый испаритель, конденсатор | R410A, R407C, R134a, R32 | по режиму холодильного контура | 2,0 МПа | 3,0 МПа |
| С нержавеющей трубкой | агрессивные среды, вода | по техническому заданию | по техническому заданию | по техническому заданию |
Коллектор — медь, присоединительные патрубки медные или из нержавеющей стали диаметром от 3/8" до 2" в зависимости от типоразмера и тепловой мощности. Габариты блока — высота до 2,5 м, длина до 4 м, рядность до 12. Конкретное сочетание параметров подтверждается расчётом по опросному листу.
Где применяются
Приточные установки
Водяные калориферы и воздухоохладители в секциях приточных и приточно-вытяжных установок, включая импортные и снятые с поставок.
Канальные системы
Догрев воздуха по зонам, канальные нагреватели и охладители под прямоугольное и круглое сечение воздуховода.
Центральные кондиционеры
Блоки нагрева и охлаждения в составе центральных кондиционеров и сборных установок из секций разных производителей.
Холодильные системы
Испарители и конденсаторы для холодильных машин, чиллеров и климатического оборудования с фреоновым контуром.
Тепловые завесы и фанкойлы
Компактные водяные блоки для завес и фанкойлов, где габарит жёстко ограничен корпусом изделия.
Технологические процессы
Нагрев и охлаждение воздуха в сушильных камерах, окрасочных линиях, производственных участках с особыми требованиями к среде.
Как заказать
Отправьте параметры
Габариты по воздуху, расход, температуры и мощность — либо фото шильдика и присоединительные размеры существующего блока.
Получите расчёт
Инженер подберёт рядность и шаг оребрения, пришлёт чертёж, характеристики и стоимость в течение рабочего дня.
Изготовление и отгрузка
Производство от 1–5 рабочих дней, опрессовка, отгрузка в любой регион России с паспортом и сертификатами.
Инженер перезвонит, уточнит габариты и режим, подберёт конструкцию и посчитает стоимость.
Частые вопросы
Фото шильдика и присоединительные размеры. По шильдику восстанавливаются мощность, рядность и расходы, по размерам — посадка в раму. Если шильдика нет, достаточно габаритов блока по воздуху, расположения патрубков, расхода воздуха и параметров теплоносителя — этого хватает для расчёта эквивалентного аппарата.
Медь проводит тепло лучше стали, поэтому при равной мощности медно-алюминиевый блок компактнее и имеет меньшую рядность — а значит, и меньшее сопротивление по воздуху. Это решающий аргумент, когда блок надо вписать в существующую секцию или в корпус завесы. Стальные калориферы дешевле и терпимее к грубой воде, но габаритнее.
Коллектор изготавливается из меди. Присоединительные патрубки — медь или нержавеющая сталь, диаметром от 3/8" до 2" в зависимости от типоразмера и тепловой мощности. Расположение патрубков и сторона подключения задаются чертежом — блок делается зеркальным, если этого требует компоновка.
Максимальная температура теплоносителя — 130 °C, рабочее давление — 1,6 МПа, давление опрессовки — 2,5 МПа. Паровые аппараты работают до 150 °C. Каждый блок опрессовывается перед отгрузкой.
Водяные и гликолевые охладители: диапазон температур от −40 до +80 °C, рабочее давление 1,6 МПа, опрессовка 2,5 МПа. Фреоновые испарители и конденсаторы: рабочее давление до 2,0 МПа, опрессовка 3,0 МПа, совместимость с R410A, R407C, R134a, R32 и другими хладагентами.
Вода, пар, водогликолевые растворы на этилен- и пропиленгликоле, фреоны различных марок. Тип и концентрация указываются в задании: от вязкости раствора зависит расход и, соответственно, снимаемая мощность — расчёт на воде и на 40-процентном гликоле даёт заметно разные результаты.
Высота до 2,5 м, длина до 4 м, рядность до 12. Этого достаточно для секций крупных приточных установок и центральных кондиционеров. Если требуемая площадь фронта больше, блок разбивается на несколько секций с раздельными коллекторами.
Тремя вещами одновременно: гликолевым раствором либо достаточным расходом теплоносителя, правильной схемой обвязки со смесительным узлом, который держит температуру обратной воды, и автоматикой с датчиком угрозы замораживания. Отказ любого звена приводит к разрыву трубок. Подробный разбор — в статье «Как защитить теплообменник от разморозки».
Да. Для стандартных сечений в наличии 96 типоразмеров канальных водяных теплообменников VS10–VS650 с рядностью от 1 до 8 — нагреватели и охладители под прямоугольные каналы. Они отгружаются со склада, смотрите каталог теплообменников. Под заказ имеет смысл идти, когда нужен нестандартный габарит, особая среда или замена конкретного блока.
Изготовление — от 1–5 рабочих дней в зависимости от типоразмера и загрузки. Гарантия — 12 месяцев, в комплекте паспорт и сертификаты соответствия. Расчёт и коммерческое предложение готовятся в течение рабочего дня после получения параметров.
Нужен расчёт теплообменника?
Пришлите габариты и параметры режима или фото шильдика — подберём конструкцию и посчитаем стоимость.
Медно-алюминиевые теплообменники на заказ
Медно-алюминиевый теплообменник — аппарат воздух–вода, в котором теплоноситель идёт по медным трубкам, а тепло снимается с алюминиевого оребрения потоком воздуха. За счёт высокой теплопроводности меди такой блок при равной мощности компактнее стального пластинчатого калорифера и создаёт меньшее сопротивление по воздуху. Изготавливаем нагреватели, охладители, паровые и фреоновые аппараты по размерам заказчика: высотой до 2,5 м, длиной до 4 м, рядностью до 12, с присоединениями от 3/8" до 2". Устройство и особенности конструкции разобраны в статье «Медно-алюминиевые теплообменники — назначение и устройство».
Водяные калориферы и канальные нагреватели
Водяной калорифер приточной установки — самая частая задача: блок греет наружный воздух до приточной температуры, а его мощность зависит от расхода воздуха, температурного графика теплоносителя и расчётной температуры наружного воздуха для конкретного региона. Канальные нагреватели решают ту же задачу локально — встраиваются в воздуховод и догревают воздух по зонам, без отдельной приточной камеры. Посчитать требуемую мощность можно в калькуляторе расчёта калорифера, а схемы подключения с трёхходовым клапаном и насосом разобраны в материале «Обвязка калорифера приточной установки».
От чего зависит мощность блока
Тепловая мощность теплообменника — не свойство самого аппарата, а результат режима, в котором он работает. Определяют её четыре вещи: площадь фронта, число рядов трубок, шаг ламелей и скорость воздуха в живом сечении. Увеличение рядности поднимает мощность, но одновременно растёт сопротивление по воздуху — вентилятор установки может не выдать расчётный расход, и выигрыш обернётся потерей. Уменьшение шага ламелей действует так же и вдобавок ускоряет зарастание пылью. Отдельно считается сторона теплоносителя: при малом расходе вода успевает остыть в первых рядах, и дальние ряды работают почти вхолостую — поэтому схема хода трубок подбирается вместе с рядностью, а не после неё. Для охладителей добавляется расчёт по влаге: часть мощности уходит на конденсацию, а поддон и каплеуловитель должны справляться с её отводом.
Изготовление аналогов и замена блоков
Изготовление теплообменников на заказ чаще всего нужно там, где стандартный аппарат не подходит: импортная установка снята с поставок, блок разморозили посреди отопительного сезона, секция переделана и каталожный типоразмер в неё не встаёт. В этих случаях новый блок делается по фактическим габаритам и присоединениям — по шильдику или чертежу, с сохранением рядности и мощности, чтобы установка вышла на прежний режим без переделки обвязки. Если же размер стандартный, быстрее и дешевле взять готовый аппарат из каталога канальных теплообменников — 96 типоразмеров с рядностью от 1 до 8 отгружаются со склада.
