Узел обвязки фанкойла LN20-SP-FN (8-2.5)

Назначение

Смесительный узел для фанкойла LN20-SP-FN (8-2.5) собран для обвязки канального или кассетного фанкойла в двухтрубной системе. Этот узел обвязки фанкойла подаёт на теплообменник воду нужной температуры и поддерживает заданный микроклимат в помещении, управляя расходом теплоносителя через водяной контур. Применяется в системах отопления и охлаждения административных, торговых и производственных зданий, где фанкойл работает на одну общую двухтрубную ветку.

Принцип работы и схема FN-8

В основе узла лежит трёхходовой регулирующий клапан с электроприводом: он смешивает потоки и дозирует подачу теплоносителя на фанкойл по команде термостата. Схема FN-8 называется «с балансировочным клапаном, воздухоотводчиком и сливным краном» — балансировочный клапан выставляет проектный расход на ветке, воздухоотводчик удаляет воздух из контура, а сливной кран позволяет опорожнить узел при обслуживании. Привод получает питание 220 В и отрабатывает управляющий сигнал on/off, открывая или закрывая клапан по двухпозиционной логике.

Пропускная способность и расход

Регулирующий клапан узла имеет Kvs 2.5 м³/ч, а максимальный расход теплоносителя через обвязку составляет 1.2 м³/ч — этого достаточно для корректной работы фанкойла на исполнении DN20. Узел рассчитан на рабочее давление до 10 бар и температуру теплоносителя от +5 до +110 °C; в качестве рабочей среды подходит вода или незамерзающие смеси, что позволяет применять обвязку и в контурах с гликолевыми растворами.

Монтаж и подключение

Смесительный узел для фанкойла выполнен на DN20 с резьбовым присоединением 3/4″, поэтому подключается к трубопроводу без сварки. Для стабильной гидравлики узел устанавливают на расстоянии до 3 м от фанкойла. Гибкие подводки в составе компенсируют монтажные допуски и упрощают подключение к патрубкам теплообменника, а компактная компоновка позволяет разместить обвязку в ограниченном пространстве за подшивным потолком.

Комплектация

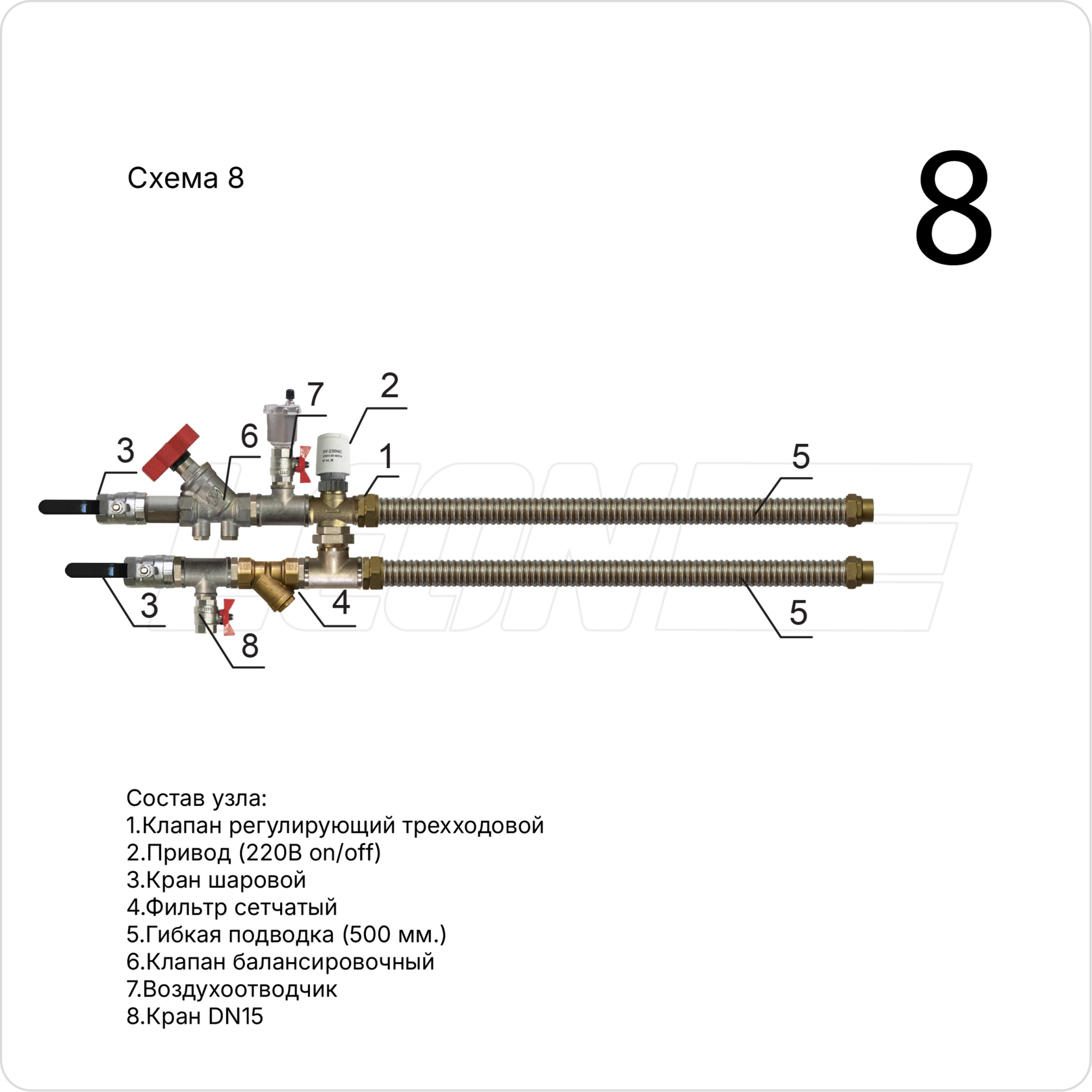

LN20-SP-FN (8-2.5) поставляется в сборе по схеме FN-8 и включает трёхходовой регулирующий клапан, электропривод на 220 В с сигналом on/off, балансировочный клапан, воздухоотводчик, сливной кран и гибкие подводки. Узел изготавливается на собственном производстве ЛЕОН в Москве и приходит готовым к установке — отдельный подбор и докомплектация арматуры не требуются.
