Узел обвязки фанкойла LN20-SP-FN (12-6)

Назначение

Смесительный узел для фанкойла LN20-SP-FN (12-6) собран по схеме FN-12 и предназначен для обвязки фанкойла в двухтрубной системе отопления и охлаждения. Узел обвязки фанкойла принимает теплоноситель из подающей и обратной магистралей и поддерживает заданную температуру воздуха в помещении за счёт регулирования потока через теплообменник. Конструкция рассчитана на рабочее давление до 10 бар и теплоноситель с температурой +5…+110 °C — воду или незамерзающие смеси, что позволяет применять её в круглогодичных установках с переключением между режимами тепла и холода.

Принцип работы и схема FN-12

В основе узла LN20-SP-FN (12-6) лежит трёхходовой регулирующий клапан с электроприводом, который смешивает потоки и дозирует подачу теплоносителя в фанкойл. Привод получает питание 220 В и управляется сигналом on/off от комнатного термостата или контроллера: при отклонении температуры от уставки клапан открывается или закрывается, поддерживая комфортный микроклимат без перерасхода энергии. Схема FN-12 относится к исполнению «с фильтром, сливным краном и воздухоотводчиком» — это законченная обвязка, готовая к подключению фанкойла без дополнительной арматуры на объекте.

Пропускная способность и расход

Трёхходовой клапан узла имеет пропускную способность Kvs 6 м³/ч, а максимальный расход теплоносителя через обвязку составляет 3.2 м³/ч. Такое соотношение обеспечивает запас по регулированию: клапан работает в середине рабочего диапазона, где точность поддержания температуры выше, а износ штока и седла минимален. Присоединение узла выполнено по DN20 с резьбой 3/4″, что соответствует типовым патрубкам фанкойлов средней производительности и упрощает стыковку с подводящими трубопроводами.

Монтаж и подключение

Узел LN20-SP-FN (12-6) монтируется на расстоянии до 3 м от фанкойла и подключается к нему гибкими подводками, входящими в комплект. Резьбовое присоединение 3/4″ позволяет устанавливать обвязку без сварки, а компактная компоновка экономит место в подшивном потолке или в нише. Электрическая часть сводится к подключению привода на 220 В и заведению управляющего сигнала on/off, после чего смесительный узел для фанкойла готов к пусконаладке. Перед запуском рекомендуется стравить воздух через автоматический воздухоотводчик и проверить чистоту сетчатого фильтра.

Комплектация

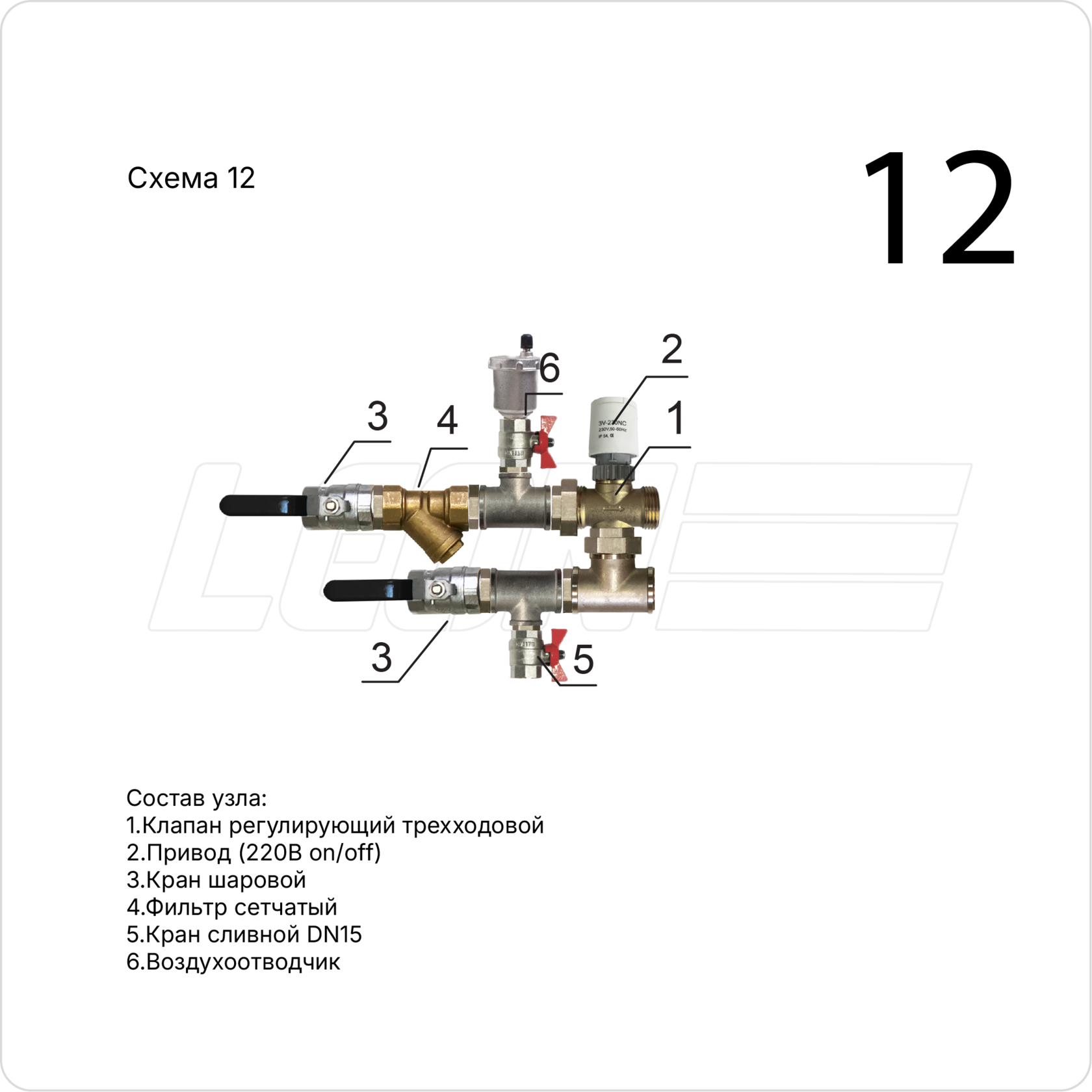

В схему FN-12 узла LN20-SP-FN (12-6) входят трёхходовой регулирующий клапан, электропривод, сетчатый фильтр для защиты теплообменника и клапана от загрязнений, сливной кран для опорожнения контура при обслуживании, автоматический воздухоотводчик для удаления воздушных пробок и комплект гибких подводок для соединения с фанкойлом. Обвязка изготовлена в условиях производства ЛЕОН в Москве и поставляется в собранном виде, что сокращает время монтажа и снижает риск ошибок при сборке на объекте.
