Узел обвязки фанкойла LN20-SP-FN (16-6)

Назначение

Смесительный узел для фанкойла LN20-SP-FN (16-6) предназначен для обвязки фанкойла в двухтрубной системе и точного регулирования теплоносителя, поступающего на теплообменник. Узел обвязки фанкойла собран по схеме FN-16 с гибкой подводкой и воздухоотводчиком и подключается к контуру резьбой 3/4″ при условном проходе DN20. Теплоносителем служит вода или незамерзающие смеси с рабочей температурой от +5 до +110 °C, что позволяет применять узел как в контуре охлаждения, так и в контуре нагрева в течение года.

Принцип работы и схема FN-16

Регулирование в схеме FN-16 выполняет трёхходовой клапан с электроприводом: он перераспределяет поток между подачей и байпасом, поддерживая заданный режим работы фанкойла. Привод смесительного узла для фанкойла работает от сети 220 В и управляется сигналом on/off, поэтому узел совмещается с термостатами и контроллерами помещения, которые формируют простую двухпозиционную команду открыто/закрыто. Рабочее давление контура — до 10 бар, что соответствует типовым параметрам внутренних систем здания.

Пропускная способность и расход

Трёхходовой клапан узла обвязки фанкойла рассчитан на пропускную способность Kvs 6 м³/ч, а максимальный расход теплоносителя через узел составляет 3.2 м³/ч. Такой запас по Kvs относительно расхода обеспечивает устойчивое регулирование без избыточного сопротивления и подходит для подбора под фанкойлы, работающие в указанном диапазоне расхода при DN20.

Монтаж и подключение

Узел монтируется на расстоянии до 3 м от фанкойла, что упрощает увязку с внутренней разводкой и обслуживанием оборудования. Подключение выполняется по резьбе 3/4″ (DN20), а гибкие подводки в составе схемы FN-16 компенсируют небольшие отклонения по осям и снимают монтажные напряжения с присоединительных узлов. Автоматический воздухоотводчик удаляет воздух из контура при заполнении и в процессе эксплуатации, поддерживая стабильную теплоотдачу.

Комплектация

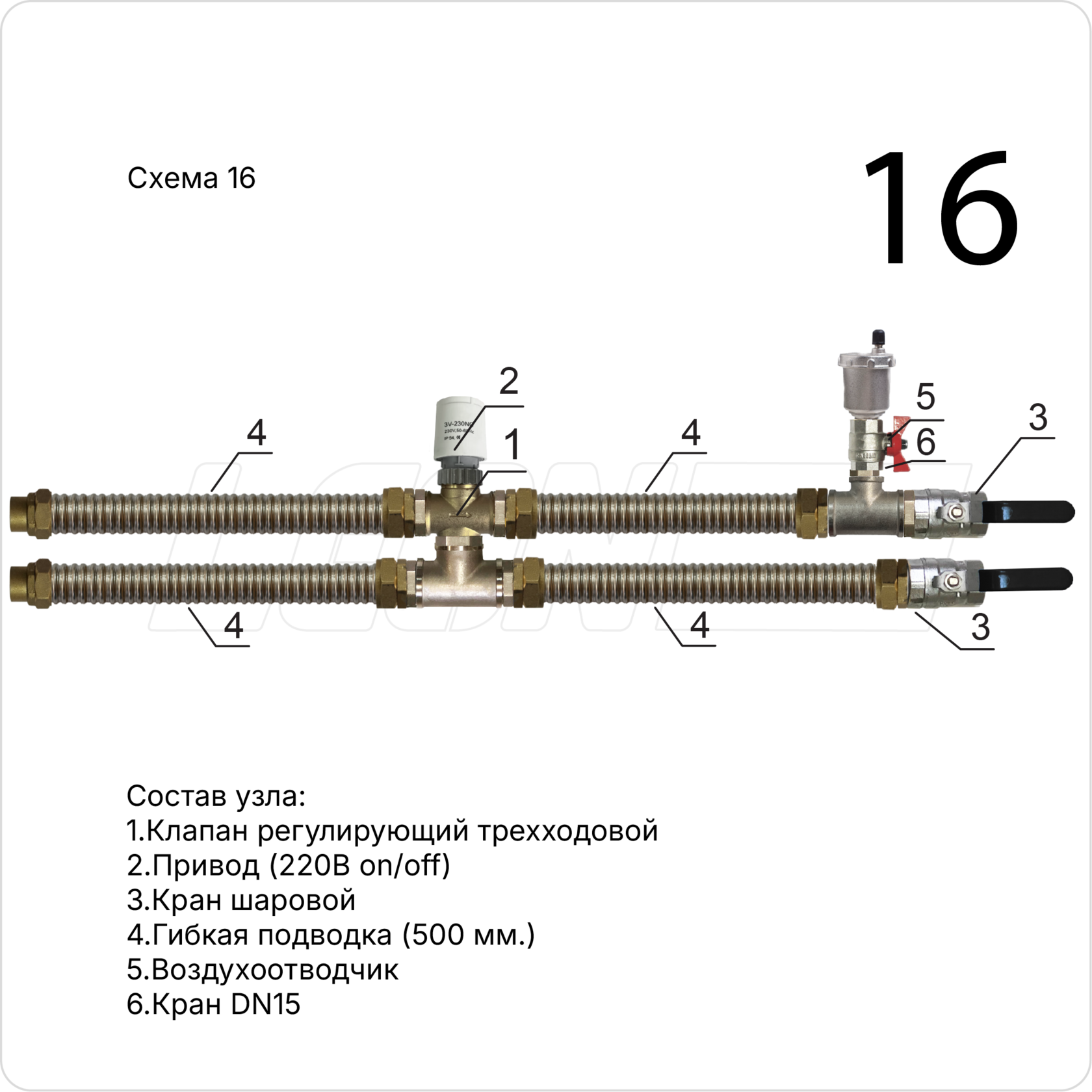

В комплект смесительного узла для фанкойла LN20-SP-FN (16-6) входят трёхходовой регулирующий клапан, электропривод, автоматический воздухоотводчик и гибкие подводки — состав схемы FN-16, готовый к подключению на объекте. Узел выпускается серийно, производство ЛЕОН (Москва), что обеспечивает повторяемость характеристик от партии к партии.
