Узел обвязки фанкойла LN20-SP-FN (17-2.5)

Назначение

Смесительный узел для фанкойла LN20-SP-FN (17-2.5) предназначен для обвязки фанкойла в двухтрубной системе отопления и охлаждения. Узел обвязки фанкойла обеспечивает подачу теплоносителя к теплообменнику по схеме FN-17 «с гибкой подводкой и балансировочным клапаном» и автоматически поддерживает заданную температуру воздуха в помещении за счёт регулирования потока через трёхходовой клапан. Изделие работает на воде и незамерзающих смесях в диапазоне от +5 до +110 °C при давлении до 10 бар.

Принцип работы и схема FN-17

В основе узла LN20-SP-FN (17-2.5) лежит трёхходовой регулирующий клапан с электроприводом. По сигналу комнатного термостата привод переключает клапан, направляя теплоноситель либо в теплообменник фанкойла, либо на байпас, что позволяет точно дозировать тепло- или холодоотдачу. Схема FN-17 собрана как смесительный узел для фанкойла с балансировочным клапаном для гидравлической наладки контура и гибкими подводками, упрощающими стыковку с теплообменником. Управляющий сигнал — двухпозиционный (on/off), питание привода 220 В.

Пропускная способность и расход

Трёхходовой клапан узла имеет пропускную способность Kvs 2.5 м³/ч. Максимальный расход теплоносителя через узел обвязки фанкойла составляет 1.2 м³/ч, что соответствует присоединительному размеру DN20. Балансировочный клапан в составе схемы FN-17 даёт возможность настроить расход под фактическую производительность конкретного фанкойла и выровнять гидравлику в ветке с несколькими потребителями.

Монтаж и подключение

Узел LN20-SP-FN (17-2.5) подключается резьбовым соединением 3/4″ (DN20) и устанавливается на расстоянии до 3 м от фанкойла. Гибкие подводки из состава схемы FN-17 компенсируют несоосность патрубков и заметно сокращают время монтажа, а компактная компоновка позволяет разместить смесительный узел для фанкойла в подшивном пространстве потолка или у корпуса агрегата.

Комплектация

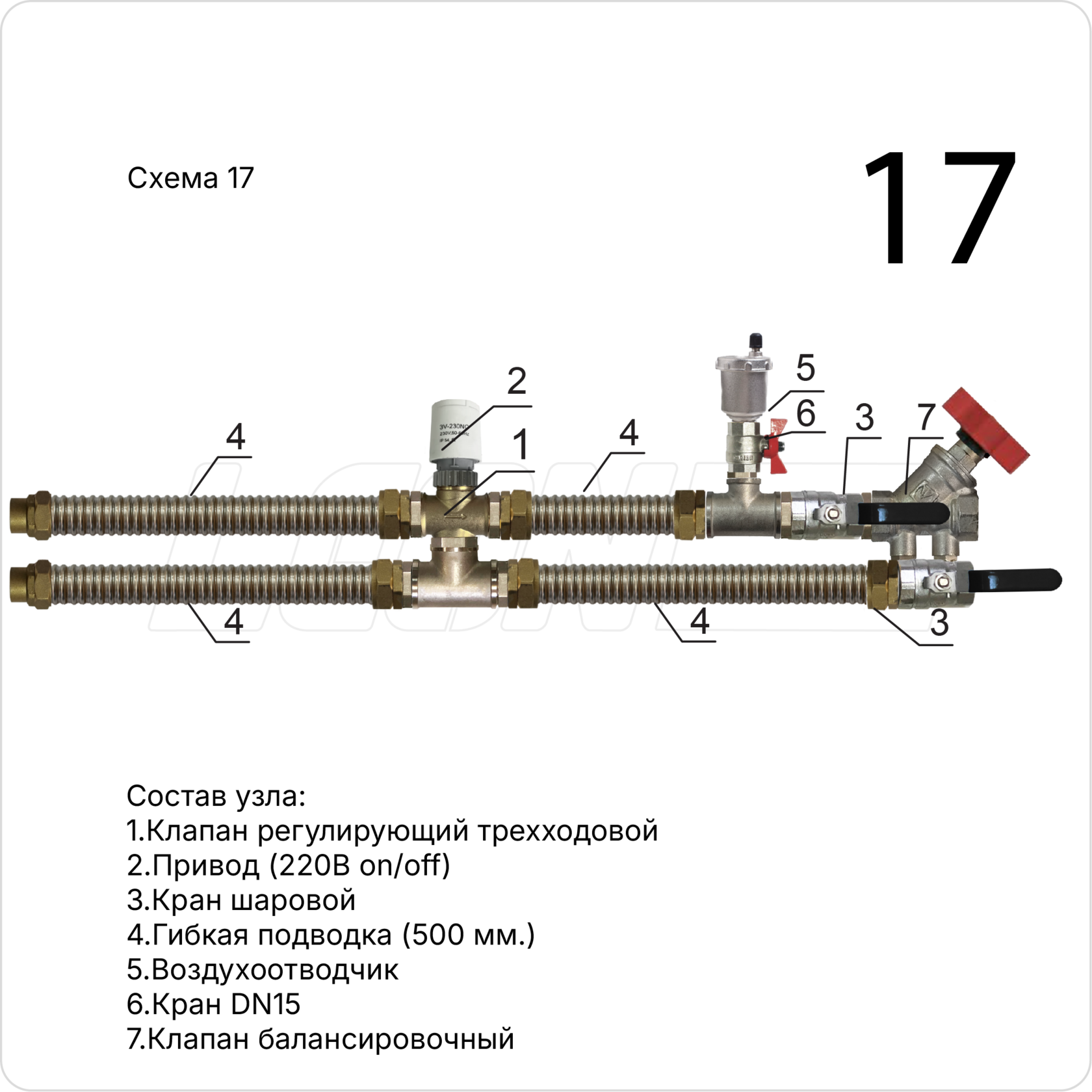

В состав узла обвязки фанкойла по схеме FN-17 входят трёхходовой регулирующий клапан, электропривод с питанием 220 В и сигналом on/off, балансировочный клапан и комплект гибких подводок. Узел поставляется в собранном виде и готов к подключению к двухтрубной системе. Производство — ЛЕОН (Москва).
