Узел обвязки фанкойла LN20-SP-FN (2-6)

Назначение

Смесительный узел LN20-SP-FN (2-6) предназначен для обвязки фанкойла в двухтрубной системе кондиционирования и отопления. Узел обвязки фанкойла собран по схеме FN-2 «с гибкой подводкой» и связывает теплообменник фанкойла с подающей и обратной магистралями, обеспечивая регулирование температуры воздуха в помещении за счёт изменения потока теплоносителя через калорифер. Теплоносителем служит вода или незамерзающие смеси с рабочей температурой от +5 до +110 °C; рабочее давление контура — до 10 бар.

Принцип работы и схема FN-2

В основе схемы FN-2 лежит трёхходовой регулирующий клапан с электроприводом. Привод по управляющему сигналу on/off перемещает шток клапана и перераспределяет поток между подачей в теплообменник и байпасом, поддерживая заданную температуру воздуха. Питание привода — 220 В, что позволяет подключать смесительный узел для фанкойла к стандартной сети без дополнительных преобразователей. Схема «с гибкой подводкой» упрощает увязку узла с патрубками фанкойла и снимает напряжения с резьбовых соединений при монтаже и тепловых деформациях.

Пропускная способность и расход

Трёхходовой клапан узла LN20-SP-FN (2-6) имеет Kvs 6 м³/ч, что определяет его пропускную способность при полностью открытом проходе. Максимальный расход теплоносителя через узел составляет 3.2 м³/ч — этого диапазона достаточно для корректного регулирования теплообменника фанкойла с присоединением DN20. Подбор по Kvs и расходу, а не по тепловой мощности, обеспечивает точное соответствие узла гидравлике конкретного контура.

Монтаж и подключение

Узел рассчитан на резьбовое присоединение 3/4″ при типоразмере DN20. Гибкие подводки в составе схемы FN-2 дают свободу в трассировке и компенсируют несоосность патрубков, поэтому узел обвязки фанкойла монтируется быстро и без подгонки трубопроводов. Рекомендуемое удаление узла от фанкойла — до 3 м: при таком расположении сохраняется удобный доступ к клапану и приводу для обслуживания. Электропривод подключается к сети 220 В, управление осуществляется дискретным сигналом on/off от термостата или контроллера.

Комплектация

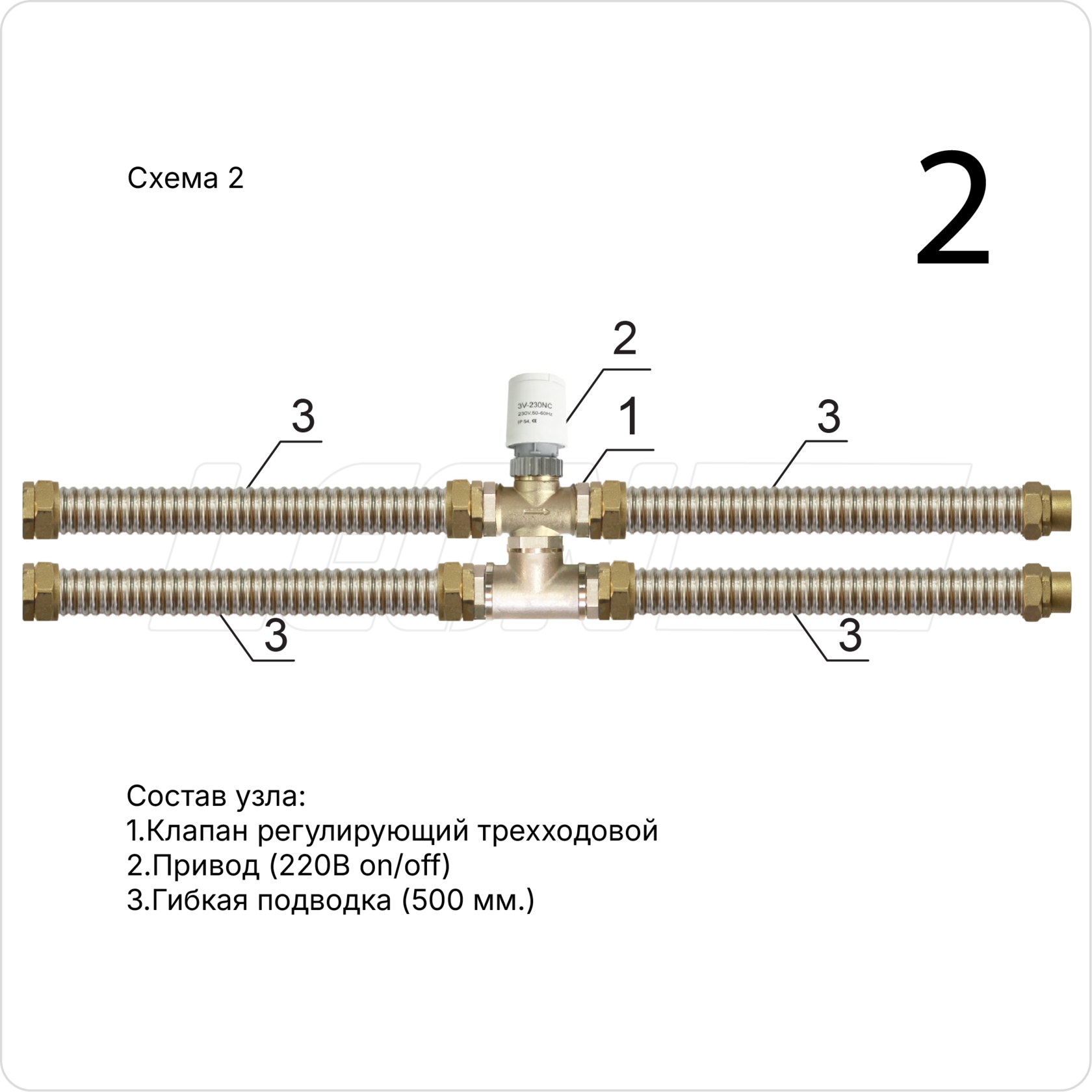

Смесительный узел для фанкойла поставляется в сборе по схеме FN-2 и включает трёхходовой регулирующий клапан, электропривод и четыре гибкие подводки для подключения к подаче, обратке и теплообменнику. Изделие выпускается на собственном производстве ЛЕОН (Москва), что обеспечивает контроль качества сборки и стабильность характеристик от партии к партии.
