Узел обвязки фанкойла LN20-SP-FN (19-6)

Назначение

Смесительный узел для фанкойла LN20-SP-FN (19-6) — это готовая обвязка фанкойла в двухтрубной системе с регулированием температуры воздуха через изменение расхода теплоносителя. Узел обвязки фанкойла собирается по схеме FN-19 «с приборами и гибкой подводкой» и устанавливается на подающей и обратной линиях прибора. Он подходит для систем отопления и охлаждения, где теплоносителем выступает вода или незамерзающие смеси с температурой от +5 до +110 °C, при рабочем давлении до 10 бар.

Принцип работы и схема FN-19

Регулирование в узле LN20-SP-FN (19-6) выполняет трёхходовой регулирующий клапан с электроприводом. Привод получает управляющий сигнал on/off от термостата помещения и перенаправляет поток теплоносителя через теплообменник фанкойла или мимо него, поддерживая заданную температуру воздуха. Схема FN-19 не содержит циркуляционного насоса: расход обеспечивает контур здания, а узел лишь распределяет поток по сигналу управления. Термоманометры позволяют контролировать давление и температуру теплоносителя непосредственно на месте подключения.

Пропускная способность и расход

Трёхходовой клапан узла рассчитан на пропускную способность Kvs 6 м³/ч при типоразмере DN20. Максимальный расход теплоносителя через смесительный узел для фанкойла составляет 3.2 м³/ч, что обеспечивает запас пропускной способности относительно номинального режима и устойчивое регулирование без шума и кавитации. Присоединение выполнено резьбой 3/4″, что соответствует стандартным патрубкам фанкойлов и упрощает стыковку с трубопроводом.

Монтаж и подключение

Узел LN20-SP-FN (19-6) монтируется на расстоянии до 3 м от фанкойла, что снимает требование к точному совмещению клапанной группы с корпусом прибора. Подключение к фанкойлу выполняется четырьмя гибкими подводками, которые компенсируют монтажные смещения и облегчают обслуживание. Электропривод подключается к питанию 220 В и заводится в цепь термостата по схеме on/off. Резьбовое присоединение 3/4″ и компактная компоновка позволяют установить узел обвязки фанкойла как при новом монтаже, так и при модернизации существующей системы.

Комплектация

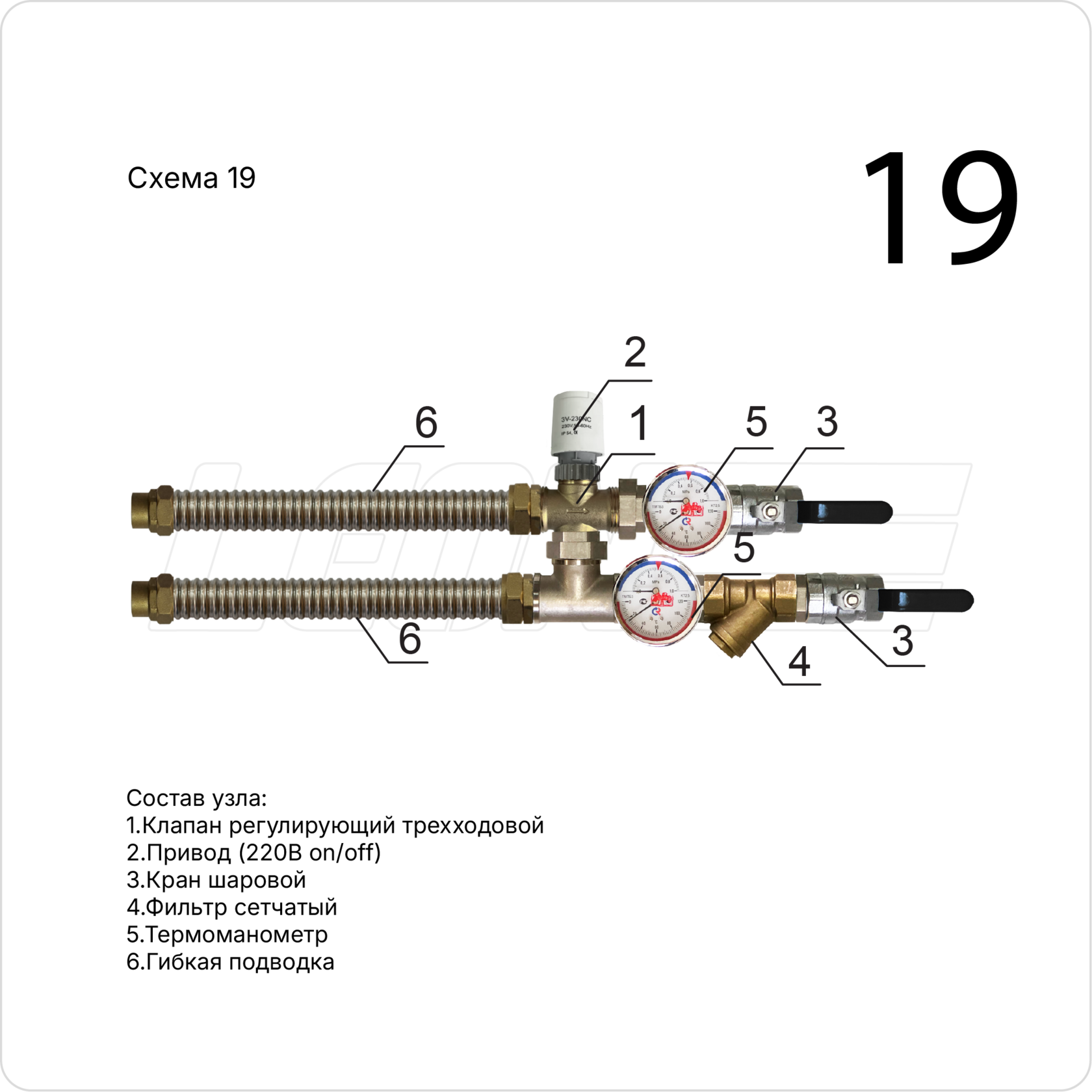

В состав узла по схеме FN-19 входят трёхходовой регулирующий клапан, электропривод 220 В с управлением on/off, термоманометры для визуального контроля давления и температуры, а также четыре гибкие подводки для подключения к фанкойлу. Узел поставляется собранным и готовым к установке. Производство — ЛЕОН, Москва.
