Смесительный узел для фанкойла — готовая заводская обвязка

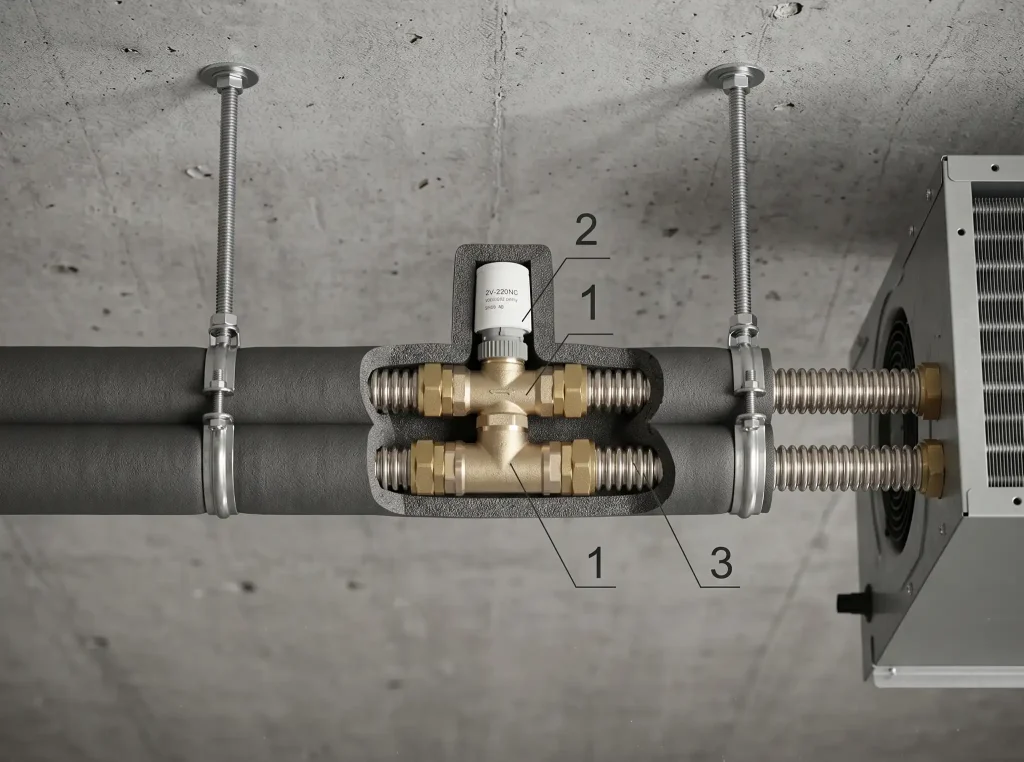

Смесительный узел для фанкойла — это собранный на заводе комплект регулирующей и запорной арматуры, который подключает теплообменник фанкойла к магистрали тепло- или холодоснабжения. В отличие от обвязки, собираемой на объекте поэлементно, готовый узел приходит на монтаж единым изделием на раме: остаётся подключить две магистрали и питание электропривода.
В этой статье разберём, чем готовый узел отличается от обвязки своими руками, что входит в его состав, как читать маркировку серии LN и как подобрать узел под конкретный фанкойл по расходу теплоносителя, Kvs и присоединительному диаметру. Подробные схемы подключения 2- и 4-трубных систем вынесены в отдельный материал — обвязка фанкойла.
Что такое смесительный узел для фанкойла
Фанкойл — это водяной доводчик: вентилятор прогоняет воздух помещения через теплообменник, по которому циркулирует тёплая или холодная вода. Чтобы поддерживать заданную температуру, расход воды через теплообменник нужно плавно регулировать. Этим и занимается смесительный узел: регулирующий клапан с электроприводом меняет поток теплоносителя по сигналу комнатного термостата, а запорная и балансировочная арматура обеспечивают настройку и обслуживание.
Готовый узел собирается на монтажной раме в заводских условиях, опрессовывается и поставляется в сборе. На объекте его не нужно собирать из отдельных фитингов — это сокращает время монтажа и убирает риск ошибок сборки.
Готовый узел или поэлементная обвязка
Оба варианта решают одну задачу — регулирование и обслуживание фанкойла. Разница в трудоёмкости и предсказуемости результата.
| Критерий | Готовый узел LN | Сборка на объекте |
|---|---|---|
| Время монтажа | Подключение двух магистралей и привода | Сборка из отдельных элементов на месте |
| Риск ошибок | Минимум — собрано и проверено на заводе | Зависит от монтажника |
| Состав | Подобран под схему фанкойла | Подбирается вручную поэлементно |
| Гарантия | На изделие целиком | На каждый элемент отдельно |
Состав и порядок элементов поэлементной обвязки, а также схемы 2- и 4-трубных систем подробно разобраны в статье обвязка фанкойла. Готовый узел повторяет ту же логику, но в заводском исполнении.
Что входит в узел LN
Базовый комплект узла обвязки фанкойла LN включает:
- Трёхходовой регулирующий клапан (Kvs 2,5 или 6 м³/ч, DN20) — основной регулирующий элемент;
- Электропривод клапана с управляющим сигналом on/off (питание 1×220 В);
- Балансировочный клапан — настройка расхода между фанкойлами одной ветки;
- Манометры — контроль давления на подаче и обратке;
- Шаровые краны — отсечка фанкойла для обслуживания без остановки ветки.
Узлы серии выполнены без встроенного насоса: рабочая температура теплоносителя от +2 до +95 °С.
Маркировка серии LN для фанкойлов
Узлы обвязки фанкойлов LEON маркируются по схеме LN20-SP-FN (схема–Kvs):
- LN20 — серия LN, присоединительный диаметр DN20 (резьба 3/4");
- SP-FN — индекс серии узлов обвязки фанкойлов;
- (схема–Kvs) — номер схемы обвязки и пропускная способность клапана. Например, (2–6) — схема 2, Kvs 6 м³/ч.
В линейке доступны узлы с Kvs 2,5 и 6 м³/ч под разные расходы теплоносителя и несколько схем обвязки. Узлы поставляются без встроенного насоса — циркуляцию обеспечивает магистраль.
Как подобрать узел: расход, Kvs, DN
Узел для фанкойла подбирается не по тепловой мощности, а по трём гидравлическим параметрам:
- Расход теплоносителя через теплообменник фанкойла (из паспорта фанкойла на расчётный режим) — от него зависит требуемая пропускная способность клапана;
- Kvs регулирующего клапана — подбирается так, чтобы при расчётном расходе клапан работал в зоне качественного регулирования. В линейке LN для фанкойлов — Kvs 2,5 и 6 м³/ч;
- Присоединительный диаметр DN — должен соответствовать патрубкам фанкойла и магистрали; узлы серии выполнены на DN20.
| Kvs клапана | DN | Назначение |
|---|---|---|
| 2,5 м³/ч | DN20 | Фанкойлы с меньшим расходом теплоносителя |
| 6 м³/ч | DN20 | Фанкойлы с большим расходом теплоносителя |
Тип схемы (2-ходовой или 3-ходовой клапан, наличие байпаса) выбирается по архитектуре системы — этот вопрос подробно разобран в материале обвязка фанкойла.
Монтаж и подключение
Готовый узел устанавливается между магистралью и теплообменником фанкойла. Шаровые краны позволяют отсечь конкретный фанкойл для обслуживания, не останавливая остальные аппараты ветки. Балансировочным клапаном выставляется проектный расход через фанкойл при пусконаладке.
Поскольку узел поставляется в сборе, на объекте выполняется только подключение подающей и обратной магистралей, присоединение к фанкойлу и подача питания на электропривод клапана.
