Обвязка фанкойла Daikin: расход по маркировке и подбор узла
Фанкойлы Daikin часто стоят на объекте без паспортов, а для узла обвязки нужен один параметр — расход воды через теплообменник. Его можно найти по коду модели: код однозначно даёт серию, типоразмер и число труб, а по ним находится паспортный расход.
Разберём, как читать код с шильдика, какой расход у каждой серии Daikin, почему 4-трубному прибору нужны два узла и откуда в документах разные цифры. Расход 313 моделей Daikin уже заведён в подборщик: узел находится по коду с шильдика целиком, например FWN05AAFN6V3.
Как читать маркировку Daikin

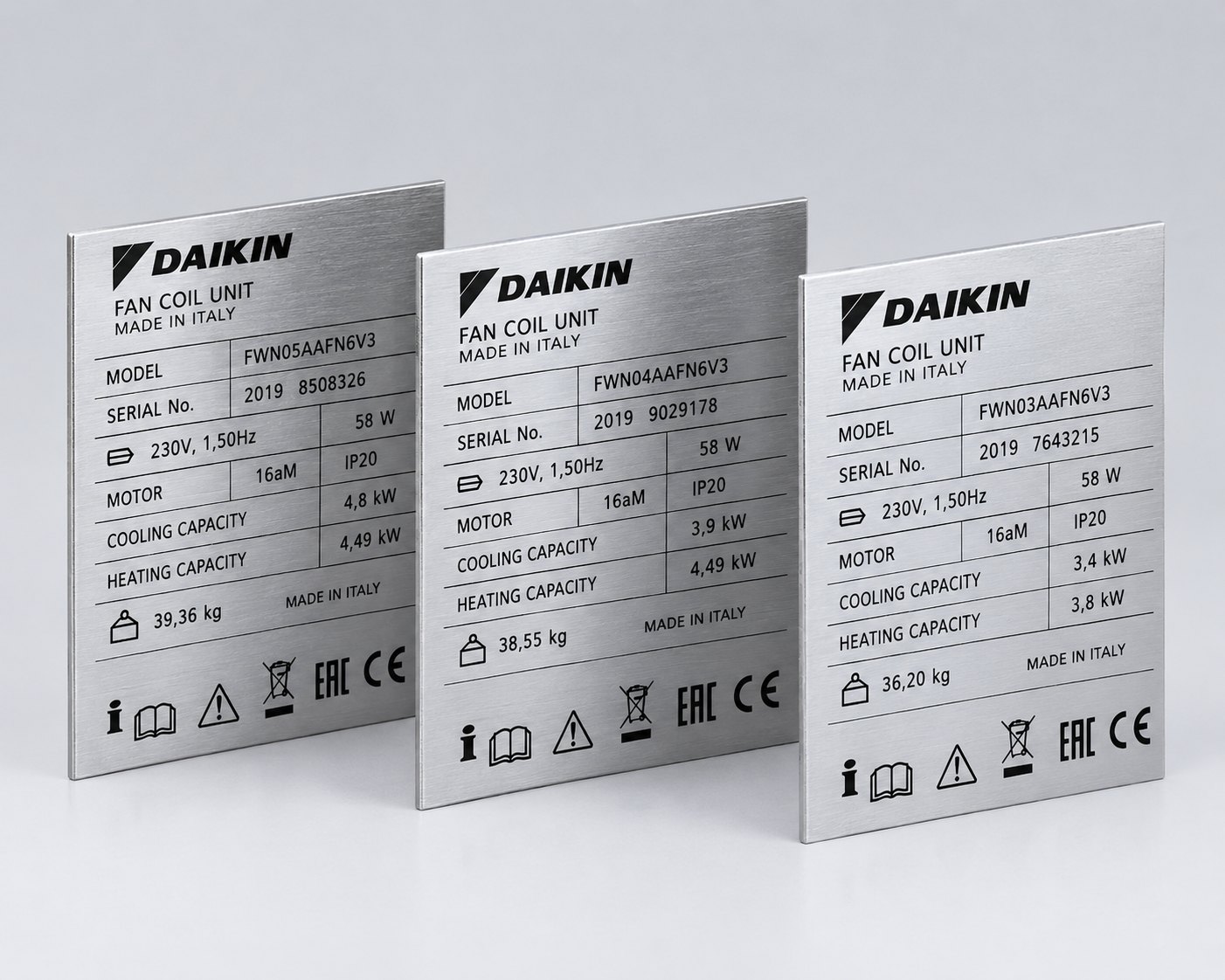

Код модели есть на шильдике блока и в паспорте. Разберём его на примере FWN05AAFN6V3 — это канальный высоконапорный фанкойл.
| Часть кода | Что означает | В примере |
|---|---|---|
| FW | общее начало кода фанкойлов Daikin | FW |
| Третья буква | серия: C, F, H, I — кассетные; V, Z — напольные; L, R — напольно-потолочные; B, D, E, M, N, P, Q, S — канальные; T — настенный | N — канальный |
| Две цифры | типоразмер: чем больше число, тем мощнее прибор. У FWV, FWL и FWM есть промежуточные 15, 25 и 35 | 05 |
| Буквы после цифр | поколение серии и число труб: T — 2-трубный, F — 4-трубный | AAF — 4-трубный |
| Буква после T или F | обычно N — без клапана, V — с клапаном, установленным на заводе | N — без клапана |
| Остаток кода | электропитание и ревизия, на подбор узла не влияют | 6V3 |
Для узла важны серия, типоразмер и буква T или F. Поколение тоже надо переписать точно: FWB-BT и FWB-CT — разные поколения одной серии, и данные у них свои.
Серии Daikin и расход воды
В таблице — расход через основной теплообменник на высокой скорости вентилятора при охлаждении 7/12 °C. Данные взяты из таблиц на сайте Daikin и каталога Fan Coil Units 2026 года.
| Серия | Тип | Типоразмеры | Расход, л/ч | Узел, Kvs |
|---|---|---|---|---|
| FWC‑DT/DF | кассетный 3×3 | 06–09 | 1 090–1 661 | 2,5 и 6 |
| FWF‑DT/DF | кассетный 2×2 | 02–05 | 344–878 | 2,5 |
| FWC‑BT/BF | кассетный круглопоточный | 06–09 | 946–1 428, расчёт | 2,5 и 6 |
| FWF‑BT/BF | кассетный 4-поточный | 02–05 | 292–843, расчёт | 2,5 |
| FWI‑AT/AF FWH‑AT/AF | кассетный | 02–08 | 410–1 805 | 2,5 и 6 |
| FWV‑DAT/DAF FWZ‑AT/AF | напольный | 01–10 | 250–1 376 | 2,5 и 6 |
| FWL‑DAT/DAF FWR‑AT/AF | напольно-потолочный | 01–10 | 250–1 376 | 2,5 и 6 |
| FWM‑DAT/DAF FWS‑AT/AF | канальный универсальный | 01–10 | 250–1 376 | 2,5 и 6 |
| FWE‑DT/DF | канальный | 03–11 | 334–962 | 2,5 |
| FWE‑FT/FF | канальный низконапорный | 04–24 | 346–1 978 | 2,5 и 6 |
| FWP‑CT/CF FWB‑CT/CF | канальный средненапорный | 04–17 | 333–1 448 | 2,5 и 6 |
| FWQ‑AT/AF | канальный | 04–25 | 365–2 029 | 2,5 и 6 |
| FWN‑AT/AF FWD‑AT/AF | канальный высоконапорный | 04–18 | 666–3 270 | 2,5, 6 или по запросу |
| FWT‑HT | настенный, 2-трубный | 02–06 | 419–906 | 2,5 |
Напольные, напольно-потолочные и канальные универсальные серии одного поколения построены на одинаковых теплообменниках: у FWV02DAT, FWL02DAT и FWM02DAT расход один — 337 л/ч. Для кассетных FWC-BT/BF и FWF-BT/BF Daikin расход воды не публикует — в таблице и подборщике он посчитан из мощности по формуле из раздела ниже.
Снятые с производства серии в подборщике тоже есть: FWB-BT, FWE-CT, FWP-AT, настенные FWT-BT, FWT-CT и FWT-GT, кассетные FWC-AT/AF и FWG-AT/AF. Их расход взят из технических данных Daikin прошлых лет.
4-трубный фанкойл: два узла
В 4-трубном фанкойле два теплообменника: основной для холода и дополнительный греющий. Они работают от разных контуров с разным расходом, поэтому узлов тоже два. У FWN05AF основной контур — 810 л/ч, греющий — 340 л/ч: оба укладываются в Kvs 2,5, но это два отдельных узла. У FWD12AF контуры крупнее — 2 130 и 1 264 л/ч, оба узла с Kvs 6.
Расход греющего контура Daikin указывает для воды 65/55 °C. Если котельная работает по другому графику, расход пересчитывается под него, и узел нагрева может получиться другим.
Почему в документах разный расход
Для одной модели в документах Daikin встречаются разные цифры, и причин обычно три.
- Режим. Холод считается при 7/12 °C, нагрев 2-трубного прибора — при 45/40 °C, греющий контур 4-трубного — при 65/55 °C. Это три разных расхода в одной таблице.
- Скорость вентилятора. Расход дан для высокой, средней и низкой скорости. Узел считаем по высокой — это наибольший расход.
- Издание документа. Daikin пересчитывает данные. У FWD04AT в технических данных прошлых лет 674 л/ч, в текущих таблицах — 671 л/ч. У FWL02DAF в старом издании стояло 176 л/ч при холодопроизводительности 1,79 кВт, в текущих таблицах — 307 л/ч.
Если известна только мощность, расход считается так: G (м³/ч) = Q (кВт) × 0,86 / ΔT. Для холода 7/12 °C ΔT = 5 °C: фанкойлу на 4 кВт нужно 0,69 м³/ч.
Какой узел подойдёт
Узлы обвязки LN20-SP-FN выпускаются с двумя клапанами: Kvs 2,5 — для расхода до 1,2 м³/ч, Kvs 6 — до 3,2 м³/ч. Этого хватает почти для всех фанкойлов Daikin. Больше 3,2 м³/ч нужно только самым крупным канальным блокам FWN18 и FWD18 — для них узел подбираем по запросу.
Комплектация узла — одна из 19 схем с разным набором арматуры: краны, фильтр, воздухоотводчик, слив, термоманометры, балансировочный клапан. Если в коде прибора стоит V, клапан на нём уже установлен на заводе — укажите это в заявке.
Быстрее всего подобрать узел в подборщике по модели фанкойла: введите код с шильдика — он покажет расход, Kvs и артикул. Например, подбор для FWN05AF.
