Трубная резьба: размеры в мм, шаг и таблицы по ГОСТ
Трубной резьбой соединяют трубы, фитинги, краны и арматуру в системах водоснабжения, отопления, газоснабжения и пневматики. Ниже — готовые таблицы размеров цилиндрической G (BSP), конической R/Rc (BSPT) и американской NPT в миллиметрах: наружный и внутренний диаметр, шаг и число ниток на дюйм по ГОСТ 6357-81 и ГОСТ 6211-81. Под таблицами — калькулятор, разбор маркировки и советы по подбору.
Трубная цилиндрическая G (BSP) — таблица размеров
Цилиндрическая резьба G по ГОСТ 6357-81 имеет постоянный диаметр по всей длине и профиль 55°. Сама по себе негерметична — уплотняется прокладкой, кольцом или подмоткой. В колонке «Ду» указан условный проход, в колонке «Шаг» — расстояние между витками, продублированное числом ниток на дюйм.
| Резьба | Ду (DN) | Наружный d, мм | Внутренний d₁, мм | Ниток/дюйм | Шаг, мм |
|---|---|---|---|---|---|
| G 1/8 | 6 | 9,728 | 8,566 | 28 | 0,907 |
| G 1/4 | 8 | 13,157 | 11,445 | 19 | 1,337 |
| G 3/8 | 10 | 16,662 | 14,950 | 19 | 1,337 |
| G 1/2 | 15 | 20,955 | 18,631 | 14 | 1,814 |
| G 5/8 | — | 22,911 | 20,587 | 14 | 1,814 |
| G 3/4 | 20 | 26,441 | 24,117 | 14 | 1,814 |
| G 7/8 | — | 30,201 | 27,877 | 14 | 1,814 |
| G 1 | 25 | 33,249 | 30,291 | 11 | 2,309 |
| G 1.1/8 | — | 37,897 | 34,939 | 11 | 2,309 |
| G 1.1/4 | 32 | 41,910 | 38,952 | 11 | 2,309 |
| G 1.1/2 | 40 | 47,803 | 44,845 | 11 | 2,309 |
| G 1.3/4 | — | 53,746 | 50,788 | 11 | 2,309 |
| G 2 | 50 | 59,614 | 56,656 | 11 | 2,309 |
| G 2.1/4 | — | 65,710 | 62,752 | 11 | 2,309 |
| G 2.1/2 | 65 | 75,184 | 72,226 | 11 | 2,309 |
| G 2.3/4 | — | 81,534 | 78,576 | 11 | 2,309 |
| G 3 | 80 | 87,884 | 84,926 | 11 | 2,309 |
| G 3.1/2 | 90 | 100,330 | 97,372 | 11 | 2,309 |
| G 4 | 100 | 113,030 | 110,072 | 11 | 2,309 |
| G 4.1/2 | — | 125,730 | 122,772 | 11 | 2,309 |
Наружный d — диаметр по вершинам наружной резьбы, внутренний d₁ — по впадинам. Для внутренней резьбы значения меняются местами.
Трубная коническая R/Rc (BSPT) — таблица размеров
Коническая резьба R/Rc по ГОСТ 6211-81 имеет конусность 1:16 и тот же профиль 55°. Витки создают натяг при затяжке, поэтому соединение герметизируется по самой резьбе. Размеры даны в плоскости основного торца — там, где конус пересекает базовую плоскость.
| Размер | Шаг P, мм | Наружный d=D, мм | Средний d₂=D₂, мм | Внутренний d₁=D₁, мм |
|---|---|---|---|---|
| 1/16 | 0,907 | 7,723 | 7,142 | 6,561 |
| 1/8 | 0,907 | 9,728 | 9,147 | 8,566 |
| 1/4 | 1,337 | 13,157 | 12,301 | 11,445 |
| 3/8 | 1,337 | 16,662 | 15,806 | 14,950 |
| 1/2 | 1,814 | 20,955 | 19,793 | 18,631 |
| 3/4 | 1,814 | 26,441 | 25,279 | 24,117 |
| 1 | 2,309 | 33,249 | 31,770 | 30,291 |
| 1.1/4 | 2,309 | 41,910 | 40,431 | 38,952 |
| 1.1/2 | 2,309 | 47,803 | 46,324 | 44,845 |
| 2 | 2,309 | 59,614 | 58,135 | 56,656 |
| 2.1/2 | 2,309 | 75,184 | 73,705 | 72,226 |
| 3 | 2,309 | 87,884 | 86,405 | 84,926 |
| 3.1/2 | 2,309 | 100,330 | 98,851 | 97,372 |
| 4 | 2,309 | 113,030 | 111,551 | 110,072 |
| 5 | 2,309 | 138,430 | 136,951 | 135,472 |
| 6 | 2,309 | 163,830 | 162,351 | 160,872 |
Колонка d₂ — средний (делительный) диаметр, по которому контролируют сопряжение конической пары.
Дюймовая коническая NPT — таблица размеров
NPT (National Pipe Taper) — американская коническая резьба по ASME B1.20.1 с углом профиля 60° и конусностью 1:16. С британскими R/Rc несовместима из-за разного угла. Наружный диаметр соответствует диаметру трубы, длина резьбы L₂ — рабочей длине нарезки.
| Размер | Ниток/дюйм (TPI) | Наружный ⌀, мм | Длина резьбы L₂, мм |
|---|---|---|---|
| 1/16 | 27 | 7,94 | 6,63 |
| 1/8 | 27 | 10,29 | 6,70 |
| 1/4 | 18 | 13,72 | 10,21 |
| 3/8 | 18 | 17,15 | 10,36 |
| 1/2 | 14 | 21,34 | 13,56 |
| 3/4 | 14 | 26,67 | 13,86 |
| 1 | 11,5 | 33,40 | 17,34 |
| 1.1/4 | 11,5 | 42,16 | 17,95 |
| 1.1/2 | 11,5 | 48,26 | 18,38 |
| 2 | 11,5 | 60,33 | 19,22 |
Калькулятор трубной резьбы
Выберите условный проход Ду или дюймовый размер — получите обозначение цилиндрической резьбы G, её шаг и диаметры в миллиметрах.
По Ду (DN) → резьба
По дюймам → резьба
Что такое трубная резьба и где применяется
Трубная резьба — это резьба для герметичного соединения деталей трубопровода. Её задача не передача нагрузки, как у крепёжной резьбы, а соединение без протечек под давлением. Поэтому у неё мелкий шаг, скруглённый профиль и стандартизированный размерный ряд, привязанный к условному проходу трубы.
Дюймовое обозначение трубной резьбы условно. Запись 1/2", 3/4" или 1" — это типоразмер, а не реальный диаметр в дюймах. Наружный диаметр резьбы G 1/2 равен 20,955 мм, а не 12,7 мм (половина дюйма). Размер исторически привязан к внутреннему проходу стальной водогазопроводной трубы, для которой резьба создавалась.
Применение: водоснабжение и отопление (радиаторы, краны, насосы, смесительные узлы), газовые магистрали, гидравлика и пневматика, присоединение приборов — манометров, термометров, датчиков давления.
Профиль и угол: 55° против 60°. ГОСТ 6357-81 и 6211-81
Все типы трубной резьбы делятся на две группы по углу профиля. Британская система (BSP) использует угол 55° со скруглёнными вершинами и впадинами: сюда входят цилиндрическая G (ГОСТ 6357-81) и коническая R/Rc (ГОСТ 6211-81). Американская система NPT работает с углом 60° по ASME B1.20.1.
Разница в угле делает резьбы 55° и 60° несовместимыми: при попытке соединить, например, BSPT и NPT витки совпадут лишь частично, соединение окажется негерметичным, а резьба может быть повреждена. Поэтому при подборе всегда сверяют не только размер, но и систему резьбы.
Шаг традиционно задают числом ниток на дюйм: чем крупнее размер, тем меньше витков. У G 1/8 их 28, а начиная с G 1 — всего 11. В таблицах шаг продублирован в миллиметрах для подбора метчиков и плашек.
Маркировка: расшифровка G, R, Rc, NPT
Обозначение складывается из буквы (тип резьбы) и дроби (размер в дюймах):
- G — трубная цилиндрическая (BSPP). Пример: G 1.1/2. Для наружной резьбы добавляют класс точности (A или B): G 1/2-A.
- R — трубная коническая наружная (BSPT). Пример: R 1 1/4.
- Rc — трубная коническая внутренняя. Пример: Rc 1/2. Rp — внутренняя цилиндрическая, сопрягаемая с конической R.
- NPT — американская коническая. Пример: 1/2 NPT.
Дробь (1/8, 1/4, 1.1/2) — размер в дюймах. Целую и дробную части разделяют точкой (G 1.1/2) или пробелом (G 1 1/2) — это одно и то же.
Цилиндрическая или коническая: когда какую применять
Выбор определяется способом уплотнения и рабочей средой.

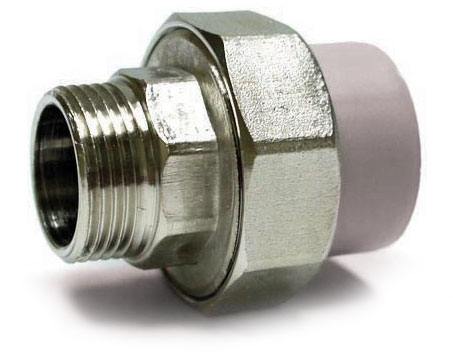

Цилиндрическую G выбирают там, где герметичность создаётся отдельным уплотнением: плоской прокладкой, кольцом, накидной гайкой («американкой»). Это разъёмные соединения, которые многократно собирают и разбирают без потери герметичности — радиаторы, счётчики, насосы, коллекторы.
Коническую R/Rc применяют, когда уплотнение идёт по самой резьбе за счёт натяга витков. Соединение надёжнее держит давление и вибрацию — газопроводы, гидравлика высокого давления, пар. При монтаже добавляют подмотку (лён с пастой, ФУМ-ленту, анаэробный герметик).
Часто встречается пара «наружная коническая R + внутренняя цилиндрическая Rp»: конус заклинивается в цилиндрической части, обеспечивая и прочность, и герметичность.
Соответствие условного прохода Ду (DN) и трубной резьбы
Условный проход Ду — номинальный внутренний размер трубопровода в мм по ГОСТ 28338-89. Каждому Ду соответствует свой типоразмер резьбы: DN 15 — это G 1/2, DN 25 — G 1, DN 50 — G 2. Привязка видна в колонке «Ду» таблицы цилиндрической резьбы выше.
Полный перевод Ду в дюймы и обратно — от DN 6 до DN 300 — в отдельной таблице соответствия DN и дюймов с онлайн-калькулятором. Для DN 200 и выше резьба G не применяется: такие соединения выполняют фланцами или сваркой.
Как определить тип и шаг резьбы
Чтобы подобрать ответную деталь, нужны три параметра: размер, шаг и тип (цилиндрическая или коническая, угол профиля).
1. Размер. Измерьте штангенциркулем наружный диаметр (для наружной резьбы) или внутренний (для внутренней) и сверьте с колонками таблиц. Наружный диаметр около 21 мм соответствует G 1/2.
2. Шаг. Используйте резьбомер — набор шаблонов-гребёнок. Гребёнка, севшая во впадины без зазора, покажет число ниток на дюйм. Альтернатива: отмерьте 25,4 мм вдоль резьбы и сосчитайте витки.
3. Тип и угол. Цилиндрическая резьба сохраняет диаметр по всей длине, коническая заметно сужается. Угол профиля (55° или 60°) определяют тем же резьбомером по форме гребёнки — это отличает G/R/Rc от NPT.
Без резьбомера ориентируйтесь по документации: диаметр подключения указывают в Ду или дюймах, тип резьбы — в технических характеристиках оборудования.
