Трёхходовой клапан — принцип работы, виды и подбор для систем ОВК

Трёхходовой клапан — ключевой элемент регулирования в системах отопления, вентиляции и кондиционирования. Он позволяет плавно изменять температуру теплоносителя, подаваемого в калорифер, теплообменник или контур тёплого пола, без остановки циркуляции. В отличие от двухходового клапана, который просто дросселирует поток, трёхходовой — смешивает или разделяет потоки, что принципиально влияет на гидравлику и безопасность системы.

Подобрать онлайн: подбор смесительного узла для калорифера онлайн — по расходу теплоносителя и падению давления — с расчётом потери на клапане и проверкой напора насоса.

В этой статье разберём физику работы трёхходового клапана, отличия от двухходового, типы конструкций, методику подбора по Kvs и DN, а также типичные ошибки проектирования.

Что такое трёхходовой клапан и зачем он нужен

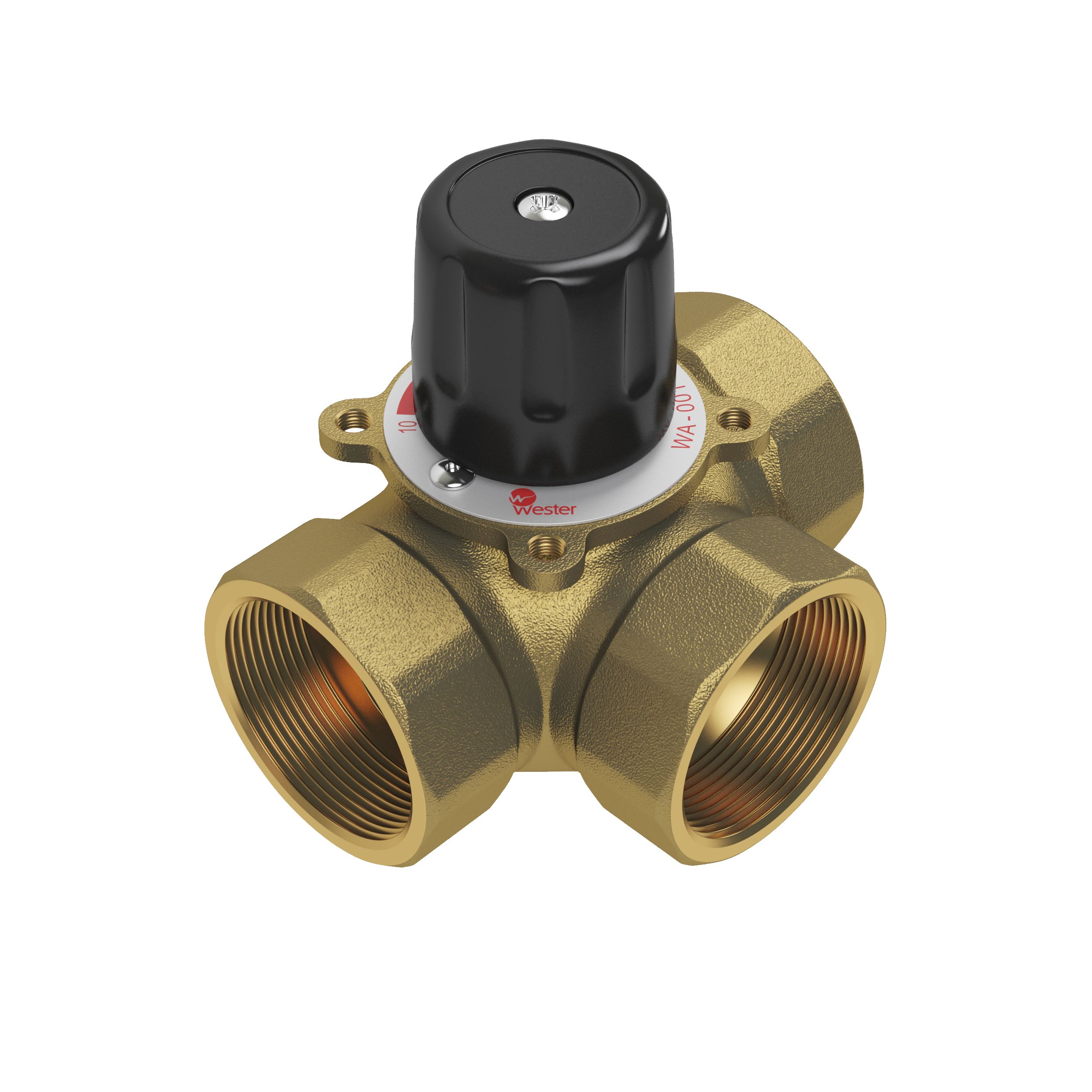

Трёхходовой клапан — это регулирующий элемент с тремя патрубками (портами). Два из них — входные (или один входной и один байпасный), третий — выходной. Внутри корпуса расположен шток с затвором, который перераспределяет потоки между портами. Управление штоком — ручное (маховик) или автоматическое (электропривод, термоголовка).

Основная задача — регулировать температуру теплоносителя на выходе, не вмешиваясь в работу источника тепла. Котельная подаёт 90 °C, а калориферу приточной установки при текущих условиях нужно всего 45 °C. Трёхходовой клапан подмешивает обратную воду к подаче и выдаёт нужную температуру. При этом расход через теплообменник остаётся стабильным — меняется только температура.

Это критически важно для нескольких сценариев:

• Защита от разморозки. В 3-ходовой схеме циркуляция через калорифер не прекращается ни при каком положении штока. Даже когда клапан полностью перекрыл горячую подачу, через теплообменник движется обратная вода. Для обвязки калорифера приточной установки это критически важно: при аварии автоматики теплоноситель не застаивается и не замерзает
• Плавное регулирование. Контроллер управляет приводом клапана по сигналу датчика температуры канального воздуха. Изменение подмеса на 5–10% даёт плавное изменение температуры без скачков
• Гидравлическая стабильность. Расход в контуре потребителя не зависит от степени открытия клапана, что упрощает балансировку всей системы

Принцип работы: смешение и разделение потоков

Трёхходовые клапаны работают в двух режимах: смешение (mixing) и разделение (diverting). Режим определяется направлением потоков и конструкцией затвора.

Смесительный режим (два входа → один выход)

Это самая распространённая схема в системах вентиляции. Два потока — горячий (от источника тепла) и холодный (обратка из контура) — поступают в два входных порта клапана. Внутри они смешиваются, и через выходной порт уходит поток с промежуточной температурой.

Шток клапана одновременно приоткрывает один вход и прикрывает другой. При перемещении штока на 0–100% соотношение горячего и холодного потоков меняется от 100/0 до 0/100. Результирующая температура определяется по уравнению теплового баланса:

t_mix = (G_hot × t_hot + G_cold × t_cold) / (G_hot + G_cold)

где G_hot и G_cold — расходы горячего и холодного потоков, t_hot и t_cold — их температуры. Суммарный расход G_hot + G_cold при этом остаётся постоянным — это ключевое преимущество смесительной схемы.

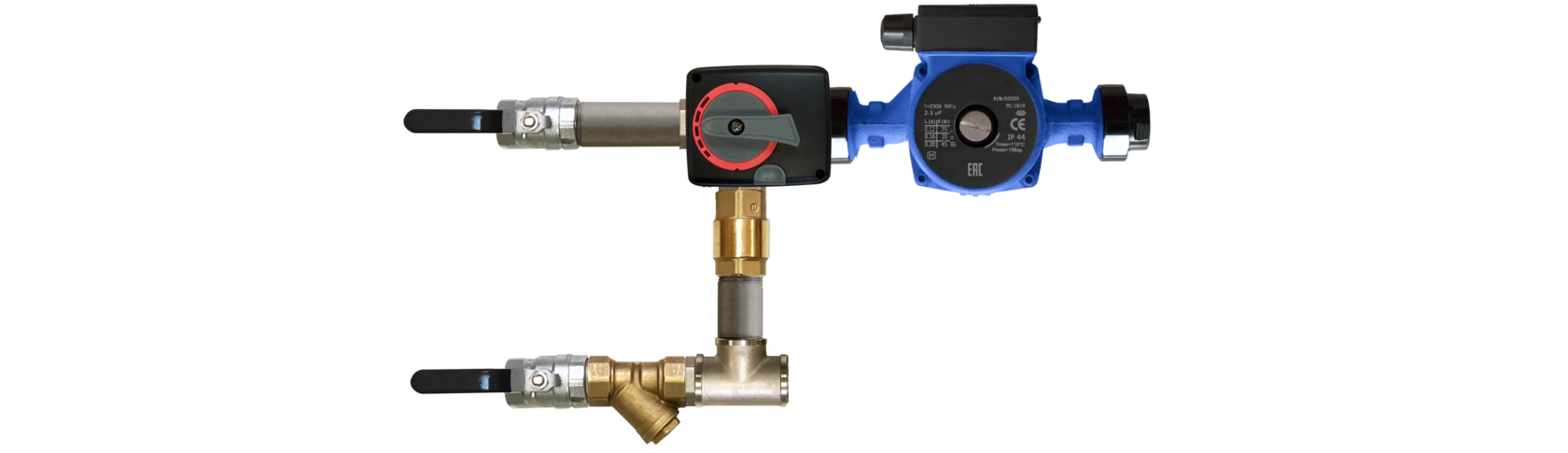

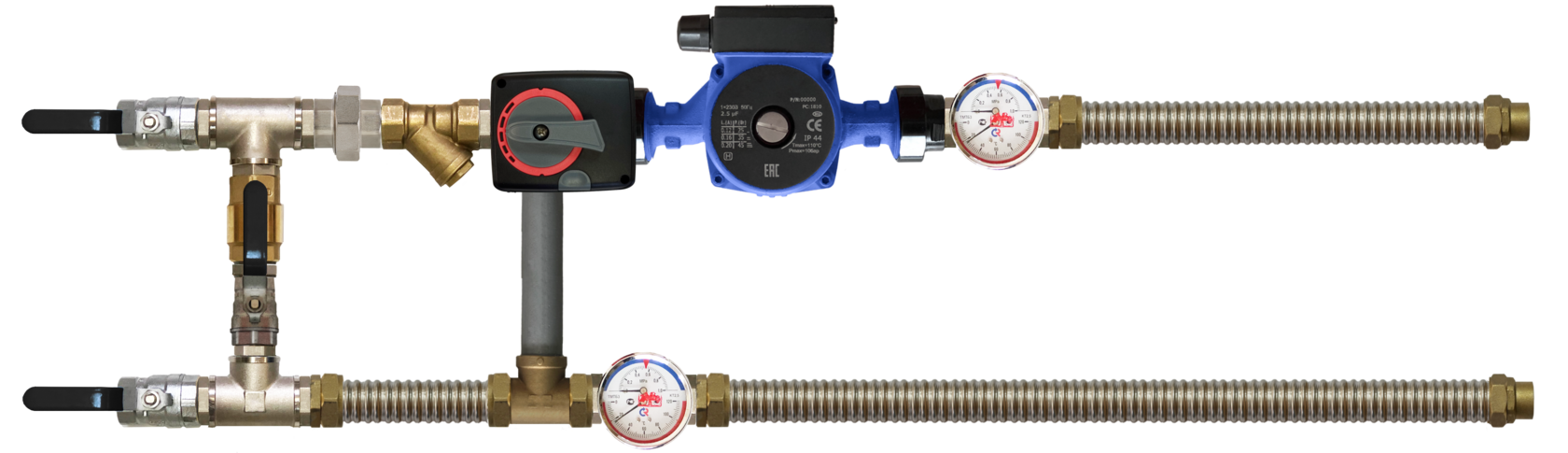

На практике это выглядит так: смесительный узел содержит трёхходовой клапан, циркуляционный насос, датчики и обвязку. Контроллер по сигналу канального датчика температуры управляет приводом клапана, плавно изменяя долю горячего теплоносителя в смеси.

Разделительный режим (один вход → два выхода)

Горячий теплоноситель поступает в один входной порт. Шток распределяет его между двумя выходными портами: один — к потребителю, второй — в обратную магистраль (байпас). Общий расход через клапан постоянен, но расход через потребитель меняется.

Разделительная схема применяется реже — в основном в системах с несколькими контурами разной мощности, подключёнными к одному источнику. Принципиальная разница: при разделении расход через потребитель нестабилен (зависит от положения штока), а при смешении — стабилен.

Текстовая схема потоков

Смесительный режим (типовая обвязка калорифера):

Подача (90 °C) ——> [порт A]

                               [клапан] ——> [порт AB] ——> к калориферу (45 °C)
                              /
Обратка (30 °C) ——> [порт B]

Шток на 50%: A = 50%, B = 50%  →  t_mix ≈ (90×0.5 + 30×0.5) = 60 °C
Шток на 25%: A = 25%, B = 75%  →  t_mix ≈ (90×0.25 + 30×0.75) = 45 °C

Разделительный режим:

                              ——> [порт A] ——> к потребителю
                             /
Подача (90 °C) ——> [порт AB] — [клапан]

                              ——> [порт B] ——> в обратку (байпас)

Двухходовой vs трёхходовой — сравнение

Двухходовой клапан имеет два порта: вход и выход. Он регулирует расход теплоносителя через потребитель путём дросселирования — сужает проходное сечение, расход падает, мощность снижается. Трёхходовой — перераспределяет потоки, сохраняя суммарный расход.

Оба подхода имеют право на существование, но области оптимального применения различаются.

Вывод: для систем вентиляции, где теплообменник подвержен риску разморозки (калорифер, завеса), трёхходовой клапан — стандартное и наиболее безопасное решение. Двухходовой целесообразен в закрытых контурах без риска замерзания: фанкойлы, радиаторное отопление с погодной компенсацией.

Виды трёхходовых клапанов по конструкции

Конструкция затвора определяет характеристики клапана: перепад давления, точность регулирования, допустимые среды и ресурс.

Седельные (штоковые)

Самый распространённый тип для систем ОВК. Внутри корпуса — два седла, между которыми перемещается затвор на штоке. При смещении штока вниз перекрывается один проход, при смещении вверх — другой. Промежуточные положения обеспечивают плавное смешение.

Характеристики:

• DN 15–150 (в ОВК типично DN 15–50)
• Kvs 0,25–100 м³/ч
• Перепад давления до 600 кПа
• Рабочая температура до 150 °C
• Утечка через закрытый порт — 0,02–0,05% от Kvs (практически герметичен)

Седельные клапаны выпускаются с линейной и равнопроцентной характеристикой. Для смесительных узлов вентиляции обычно применяют равнопроцентную — она обеспечивает лучшую линейность регулирования мощности при типичных авторитетах клапана 0,3–0,5.

Поворотные (шаровые)

Затвор — шар с L-образным или T-образным каналом, вращающийся на 90°. L-образный канал работает как переключатель «поток A или поток B» с ограниченным промежуточным регулированием. T-образный — обеспечивает одновременное смешение обоих потоков в среднем положении.

Характеристики:

• DN 15–300
• Kvs 5–500 м³/ч
• Минимальное гидравлическое сопротивление в открытом состоянии
• Менее точное регулирование в промежуточных положениях
• Ресурс — от 50 000 циклов

Поворотные клапаны оптимальны для больших DN (от DN65) и систем, где точность регулирования менее критична: переключение контуров, аварийный байпас, грубая регулировка.

Секторные (дисковые)

Затвор — диск или сектор, вращающийся внутри корпуса. Встречаются реже, в основном в промышленных системах большого DN. В типовых системах ОВК практически не используются.

Трёхходовой клапан с электроприводом: как выбрать управление

Сам по себе клапан — только исполнительный орган. Регулирование задаёт электропривод, и от типа управления зависит, насколько точно система будет держать температуру.

Двухпозиционное управление (on/off). Привод открывает клапан полностью или закрывает полностью. Простое и дешёвое решение для контуров, где допустимы колебания температуры: подогрев в бытовых системах, защита от замерзания как аварийная функция. Для приточной установки такой режим означает пилообразную температуру приточного воздуха.

Трёхточечное управление. Контроллер подаёт напряжение на две линии — «открыть» и «закрыть», — и привод останавливается в любом промежуточном положении. Это рабочий стандарт для узлов обвязки калориферов и фанкойлов: положение штока меняется плавно, температура держится стабильно.

Аналоговое управление 0–10 В. Контроллер задаёт положение сигналом напряжения: 0 В — закрыто, 10 В — открыто. Самый точный вариант, нужен там, где есть каскадное регулирование или требования по точности поддержания температуры. Такие приводы дороже, но позволяют логике щита работать в непрерывном режиме.

Что ещё проверяют при подборе привода:

• Крутящий момент — должен перекрывать усилие на штоке клапана выбранного диаметра. Момент указывают в паспорте и клапана, и привода; занижение приводит к неполному закрытию и протечкам через закрытый порт.
• Время полного хода — от 15 до 150 секунд. Быстрый ход удобен для аварийных функций, медленный — для плавного регулирования без раскачки.
• Возвратная пружина — при пропадании питания привод сам переводит клапан в безопасное положение. Для водяного калорифера безопасное положение — «открыто на прогрев», иначе теплообменник разморозится.
• Напряжение питания — 24 В переменного или постоянного тока либо 230 В. Определяется схемой щита автоматики, а не клапаном.

Разбор критериев с примерами — в статье как выбрать электропривод для клапана, готовые приводы — в разделе поворотные электроприводы. Если узел собирается целиком, привод уже подобран под клапан на заводе — смотрите смесительные узлы.

Применение в системах ОВК

Трёхходовой клапан — обязательный элемент нескольких типовых схем.

Обвязка калорифера приточной установки

Классическая задача: регулирование температуры воздуха после калорифера при переменных условиях (наружная температура, режим работы). Трёхходовой клапан в составе смесительного узла обеспечивает плавное регулирование и защиту от разморозки. Подробная схема обвязки — в статье «Обвязка калорифера приточной установки».

Тепловые завесы

Водяные завесы особенно уязвимы к разморозке из-за малого объёма теплообменника и прерывистого режима работы (десятки пусков/стопов в сутки). Трёхходовая схема — единственный надёжный вариант для завес, работающих при отрицательных наружных температурах.

Контуры тёплого пола

Температура подачи в тёплый пол — 30–45 °C, а котельная выдаёт 70–90 °C. Трёхходовой клапан подмешивает обратку, снижая температуру до безопасного для стяжки и напольного покрытия уровня.

Бойлеры и ГВС

Переключение потока теплоносителя между контуром отопления и змеевиком бойлера. При запросе на нагрев ГВС трёхходовой клапан (разделительный режим) направляет весь поток в бойлер, при достижении заданной температуры — возвращает в контур отопления.

Каскадные котельные

Разделительные трёхходовые клапаны распределяют поток между котлами в зависимости от текущей нагрузки, обеспечивая оптимальный режим работы каждого котла.

Подбор: формулы, Kvs, DN

Правильный подбор трёхходового клапана — залог стабильной работы системы. Занизил Kvs — не хватает расхода, потребитель недогрет. Завысил — клапан работает в узком диапазоне хода штока (5–15%), регулирование грубое, привод «дёргается».

Шаг 1. Определить требуемый расход

Исходные данные: тепловая мощность потребителя Q (кВт) и температурный перепад Δt (°C) между подачей и обраткой контура.

G = Q / (1,163 × Δt), м³/ч

где 1,163 — удельная теплоёмкость воды в Вт·ч/(кг·°C), переведённая в кВт/(м³·°C).

Пример: калорифер 60 кВт, график 80/60 °C (Δt = 20 °C):

G = 60 / (1,163 × 20) = 60 / 23,26 = 2,58 м³/ч

Шаг 2. Определить допустимый перепад давления на клапане

Перепад давления на клапане — это часть располагаемого напора контура. Оптимальное соотношение — авторитет клапана 0,3–0,5, то есть потери давления на клапане должны составлять 30–50% от суммарных потерь в контуре.

Если располагаемый напор контура — 30 кПа, то потери на клапане должны быть 9–15 кПа. При авторитете ниже 0,3 регулирование становится нелинейным — клапан «не чувствует» контур.

Шаг 3. Рассчитать требуемый Kvs

Kvs (коэффициент пропускной способности) — расход воды в м³/ч при перепаде давления 1 бар (100 кПа). Подробное объяснение физики Kvs, методика расчёта и интерактивный калькулятор — в нашей статье «Что такое Kvs клапана».

Формула расчёта требуемого Kvs:

Kvs_треб = G × √(100 / ΔP)

где G — расход (м³/ч), ΔP — допустимый перепад давления на клапане (кПа).

Продолжаем пример: G = 2,58 м³/ч, ΔP = 12 кПа:

Kvs_треб = 2,58 × √(100 / 12) = 2,58 × 2,89 = 7,45 м³/ч

Шаг 4. Выбрать клапан из типоразмерного ряда

Из стандартного ряда Kvs выбираем ближайшее большее значение. В нашем случае — клапан с Kvs = 10 м³/ч.

Важно: не следует выбирать клапан с Kvs, превышающим расчётный более чем в 2 раза. Если расчётный Kvs = 7,45, а ближайший в ряду — 16, это означает, что клапан будет работать на 20–30% хода штока, регулирование будет грубым. Лучше пересмотреть схему или допустимый перепад.

Шаг 5. Проверить DN

DN клапана не обязан совпадать с DN трубопровода. Клапан с DN25 может стоять в трубопроводе DN32 через переходники — это нормально. Критерий — Kvs, а не DN. Однако уменьшение DN более чем на два типоразмера нежелательно из-за роста местных сопротивлений на переходах.

Шаг 6. Подобрать привод

Привод должен обеспечивать усилие, достаточное для перемещения штока при максимальном перепаде давления. Производители указывают максимальное усилие закрытия для каждого размера клапана. Привод выбирается с запасом 20–30%.

Для систем вентиляции обычно применяют электроприводы с аналоговым управлением (0–10 В или 4–20 мА) и временем полного хода 60–120 секунд. Для аварийного закрытия — приводы с пружинным возвратом.

Как подобрать Kvs трёхходового клапана

Kvs — пропускная способность клапана: расход воды в м³/ч, который проходит через полностью открытый клапан при перепаде давления 1 бар. Это главный параметр подбора: диаметр выбирается уже под найденный Kvs, а не наоборот.

Порядок расчёта простой. Берут расчётный расход через потребитель G (м³/ч) и задаются перепадом давления на клапане Δp (бар), после чего считают требуемую пропускную способность:

Kvs = G / √Δp

Перепад на клапане назначают так, чтобы получить нужный авторитет — долю потерь клапана в сопротивлении регулируемого участка. Рабочий диапазон авторитета 0,3–0,6: ниже 0,3 клапан теряет управляемость и работает как «выключатель», выше 0,6 растут затраты энергии на прокачку. На практике перепад на клапане принимают близким к сопротивлению теплообменника.

Пример. Расход через калорифер 2,4 м³/ч, перепад на клапане принят 0,25 бар. Тогда Kvs = 2,4 / √0,25 = 4,8 м³/ч. Из ряда выбирают ближайший меньший стандартный Kvs — 4,0, потому что завышение пропускной способности хуже занижения: клапан начнёт регулировать только в первой четверти хода.

Считать вручную не обязательно: перепад на клапане, авторитет и требуемый Kvs автоматически рассчитывает подбор смесительного узла для калорифера, а теория параметра разобрана в материале что такое Kvs клапана.

Таблица типоразмеров DN15–DN100

Ниже — типоразмерный ряд седельных трёхходовых клапанов, применяемых в системах ОВК. Значения Kvs приведены для стандартного ряда; конкретные значения зависят от производителя и серии.

Как пользоваться таблицей: определите мощность потребителя, найдите строку с подходящим диапазоном мощности, затем по формуле из предыдущего раздела рассчитайте точный Kvs и сверьте с доступным рядом Kvs для этого DN.

Готовые смесительные узлы уже содержат подобранный клапан, привод и обвязку — достаточно выбрать узел по мощности потребителя.

Типичные ошибки при подборе и монтаже

За годы работы с проектировщиками мы собрали основные ошибки, которые приводят к проблемам в эксплуатации.

1. Подбор DN клапана равным DN трубопровода

Инженер видит трубу DN40 и ставит клапан DN40. Но расчётный Kvs может соответствовать DN25 или DN32. Завышенный DN — это завышенный Kvs, грубое регулирование и «дёрганый» привод. Клапан подбирается по Kvs, а не по DN трубы.

2. Игнорирование авторитета клапана

Клапан с авторитетом ниже 0,3 теряет линейность: при перемещении штока на 50% мощность падает всего на 10–15%. Контроллер не может стабилизировать температуру, система «качается». Решение: выбрать клапан с меньшим Kvs (большим сопротивлением) или увеличить располагаемый напор насоса.

3. Установка смесительного клапана в разделительную схему (и наоборот)

Смесительный и разделительный клапаны имеют разную внутреннюю геометрию затвора. Смесительный в разделительной схеме создаёт зону нестабильности — при среднем положении штока оба выхода частично открыты, но суммарный расход «проваливается». Всегда проверяйте маркировку: mixing / diverting.

4. Слабый привод

При высоком перепаде давления на клапане (более 100 кПа) усилия штатного привода может не хватить для закрытия. Шток «зависает» в промежуточном положении, регулирование пропадает. Решение: привод с усилием на 30% больше максимального перепадного усилия клапана.

5. Отсутствие балансировочного клапана в байпасе

В 3-ходовой смесительной схеме перемычка (байпас) между подачей и обраткой должна иметь балансировочный клапан. Без него при полном открытии клапана на обратку часть потока «коротит» через байпас в обход потребителя, снижая эффективную мощность. Балансировочный клапан создаёт сопротивление байпаса, равное сопротивлению потребителя.

6. Неправильная ориентация клапана

На корпусе клапана стрелками обозначены порты A, B и AB. Перепутанные порты — распространённая монтажная ошибка, которую сложно диагностировать: система «как бы работает», но регулирование инвертировано — при сигнале на нагрев клапан охлаждает и наоборот.

Где купить трёхходовой клапан

В наличии трёхходовые шаровые краны BVM 3-way — поворотная конструкция, латунный корпус, присоединение под привод по стандарту ISO. Диаметры DN15–DN50, пропускная способность от 1,0 до 63 м³/ч: под них подбирается нужный Kvs без перехода на следующий типоразмер.

Цены действующие, отгрузка со склада. Весь раздел с двухходовыми и трёхходовыми кранами — поворотные клапаны и краны, приводы к ним — поворотные электроприводы.

Если клапан нужен не отдельно, а в составе обвязки, берите готовый узел: клапан, привод, насос и балансировочная арматура там уже согласованы между собой. Подобрать под свою задачу можно в разделе смесительные узлы или через подбор по расчёту — для калорифера и для фанкойла.
