Смесительный узел SUR и SURP — устройство, принцип работы, монтаж
Смесительный узел (узел обвязки калорифера) — обязательный элемент приточной вентиляционной установки с водяным нагревателем. Он решает две задачи: плавно регулирует температуру приточного воздуха и защищает теплообменник от разморозки. Серии SUR и SURP — одни из самых распространённых узлов обвязки для калориферов мощностью до 100 кВт.
Назначение и область применения
Смесительный узел устанавливается между магистралью теплоснабжения и водяным калорифером приточной установки. Рекомендуемое расстояние до калорифера — не более 1,5–2,0 м.
Основные функции:
- Регулирование температуры — плавное изменение мощности калорифера путём подмеса обратной воды в подающую линию
- Гидравлическая развязка — изоляция контура калорифера от перепадов давления в магистрали
- Защита от замерзания — постоянная циркуляция теплоносителя даже при закрытом клапане на магистрали
- Поддержание расхода — циркуляционный насос обеспечивает стабильный поток через теплообменник
Узлы SUR и SURP применяются в системах приточной вентиляции, центральных кондиционерах, тепловых завесах — везде, где водяной калорифер требует обвязки с регулированием и защитой.
Принцип работы
В основе работы — контур смешения с байпасной линией. Трёхходовой клапан распределяет потоки: часть теплоносителя поступает из магистрали (горячая подача), часть — из обратки калорифера через байпас.
Нагрев: контроллер получает сигнал от датчика температуры приточного воздуха (или канального датчика). Если температура ниже уставки — привод открывает клапан на магистраль, увеличивая долю горячей воды в контуре. Температура на входе калорифера растёт, мощность увеличивается.
Поддержание: при достижении уставки клапан фиксируется в промежуточном положении. Доли горячей подачи и обратки сбалансированы — температура приточного воздуха стабильна.
Снижение мощности: если температура выше уставки — клапан прикрывает магистраль. В контуре растёт доля остывшей обратки, мощность калорифера падает.
Циркуляционный насос работает непрерывно — даже когда клапан на магистраль полностью закрыт, теплоноситель продолжает двигаться по малому контуру (байпасу). Это ключевой механизм защиты от замерзания.

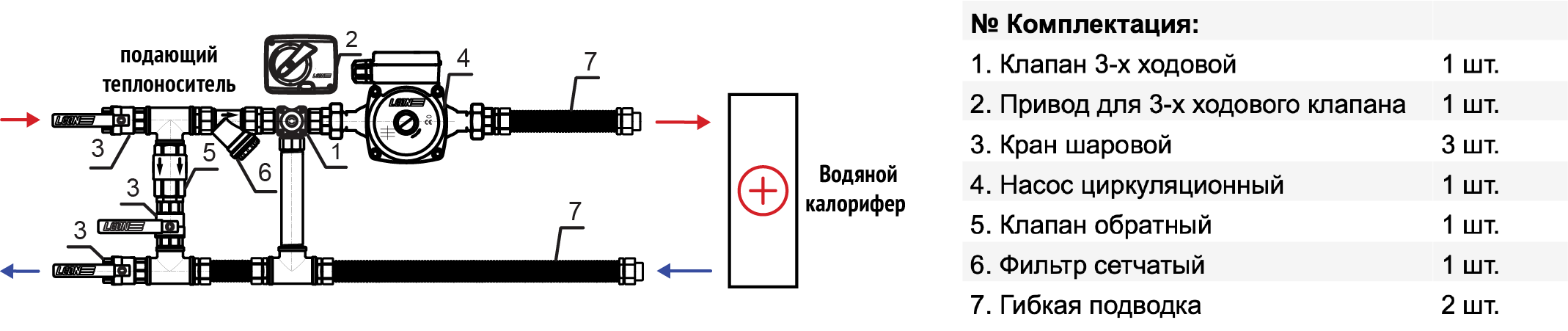

Состав и компоненты узла
Смесительный узел SUR/SURP поставляется в сборе и включает:
- Трёхходовой регулирующий клапан — распределяет потоки между магистралью и байпасом. Kvs клапана определяет максимальный расход через узел
- Электропривод (сервопривод) — управляет положением клапана по сигналу контроллера
- Циркуляционный насос — мокроторного типа, обеспечивает постоянное движение теплоносителя. Вал — строго горизонтально
- Обратный клапан — предотвращает обратный ток через байпас при работе магистрального насоса
- Фильтр-грязевик — устанавливается перед насосом, защищает от механических примесей
- Запорные шаровые краны — для отсечения узла при сервисном обслуживании
- Балансировочный вентиль — настройка расхода через байпас
- Присоединительные гибкие подводки — нержавеющая сталь, компенсируют вибрации и упрощают монтаж
Отличия SUR от SURP
Серии отличаются типом регулирования и электроприводом:
| Параметр | SUR | SURP |
|---|---|---|
| Тип регулирования | Трёхпозиционное (открыт/закрыт/стоп) | Плавное (пропорциональное) |
| Управляющий сигнал | 3-позиционный (230В) | 0–10В / 2–10В |
| Питание привода | ~230В | ~24В |
| Мощность привода | 2,5 Вт | 5 Вт |
| Момент привода | 5 Нм | 5 Нм |
| Время поворота | 60 сек | 60/90/120 сек |
| Точность регулирования | Ступенчатая | Высокая (ПИД) |
Когда выбрать SUR: простые системы с ON/OFF контроллером, небольшие приточные установки, бюджетные проекты.
Когда выбрать SURP: системы с ПИД-регулированием, требовательные к точности температуры объекты (чистые помещения, серверные, лаборатории), интеграция с BMS.
Типоразмеры и характеристики
| Типоразмер | Kvs, м³/ч | Мощность калорифера (ориентир) | Присоединение |
|---|---|---|---|
| SUR/SURP 40 | 1,0–4,0 | до 30 кВт | G 3/4″–G 1″ |
| SUR/SURP 60 | 4,0–6,3 | 30–60 кВт | G 1″–G 1¼″ |
| SUR/SURP 80 | 6,3–16,0 | 60–100 кВт | G 1¼″–G 1½″ |
| SUR/SURP 110 | 16,0 | от 100 кВт | G 1½″–G 2″ |
Общие технические параметры для всех типоразмеров:
| Параметр | Значение |
|---|---|
| Максимальное рабочее давление | 1,0 МПа (10 бар) |
| Минимальное рабочее давление | 20 кПа |
| Температура теплоносителя | до +110 °C |
| Теплоноситель | Вода, незамерзающие смеси |
| Степень защиты | IP41 |
| Питание насоса | ~230В, 50 Гц |
Как подобрать смесительный узел
Подбор выполняется по двум ключевым параметрам: расходу теплоносителя и коэффициенту Kvs.
1. Определите тепловую мощность калорифера (из проекта или паспорта приточной установки).
2. Рассчитайте расход теплоносителя:
G = Q / (c × Δt)
где:
- G — расход, кг/ч
- Q — мощность калорифера, кВт
- c — теплоёмкость воды (4,19 кДж/(кг·К) ≈ 1,16 Вт·ч/(кг·К))
- Δt — перепад температур подача/обратка (обычно 15–20 К)
3. Выберите типоразмер по таблице выше так, чтобы расчётный расход попадал в диапазон Kvs узла.
Пример: калорифер 45 кВт, Δt = 20 К. Расход G = 45 / (1,16 × 20) ≈ 1,94 м³/ч. Подходит SUR/SURP 40 (Kvs до 4,0) или SUR/SURP 60 (Kvs от 4,0).
Антифриз-защита
Разморозка теплообменника — одна из самых дорогих аварий в системе вентиляции. Смесительный узел является ключевым элементом защиты калорифера от замерзания.
Механизмы защиты в SUR/SURP:
- Постоянная циркуляция — насос работает непрерывно, теплоноситель движется через калорифер даже при закрытом магистральном клапане
- Байпасный контур — при аварийном закрытии клапана вода циркулирует по малому кругу, не давая замёрзнуть
- Быстрый отклик клапана — при сигнале от морозного термостата привод полностью открывает подачу за 60–120 сек
- Совместимость с аварийной логикой — контроллер по сигналу датчика обратки или капиллярного термостата переводит систему в аварийный режим: клапан на максимум, воздушная заслонка закрыта
Для полноценной защиты помимо узла необходимы: электропривод воздушного клапана с возвратной пружиной, капиллярный термостат, датчик температуры обратной воды.

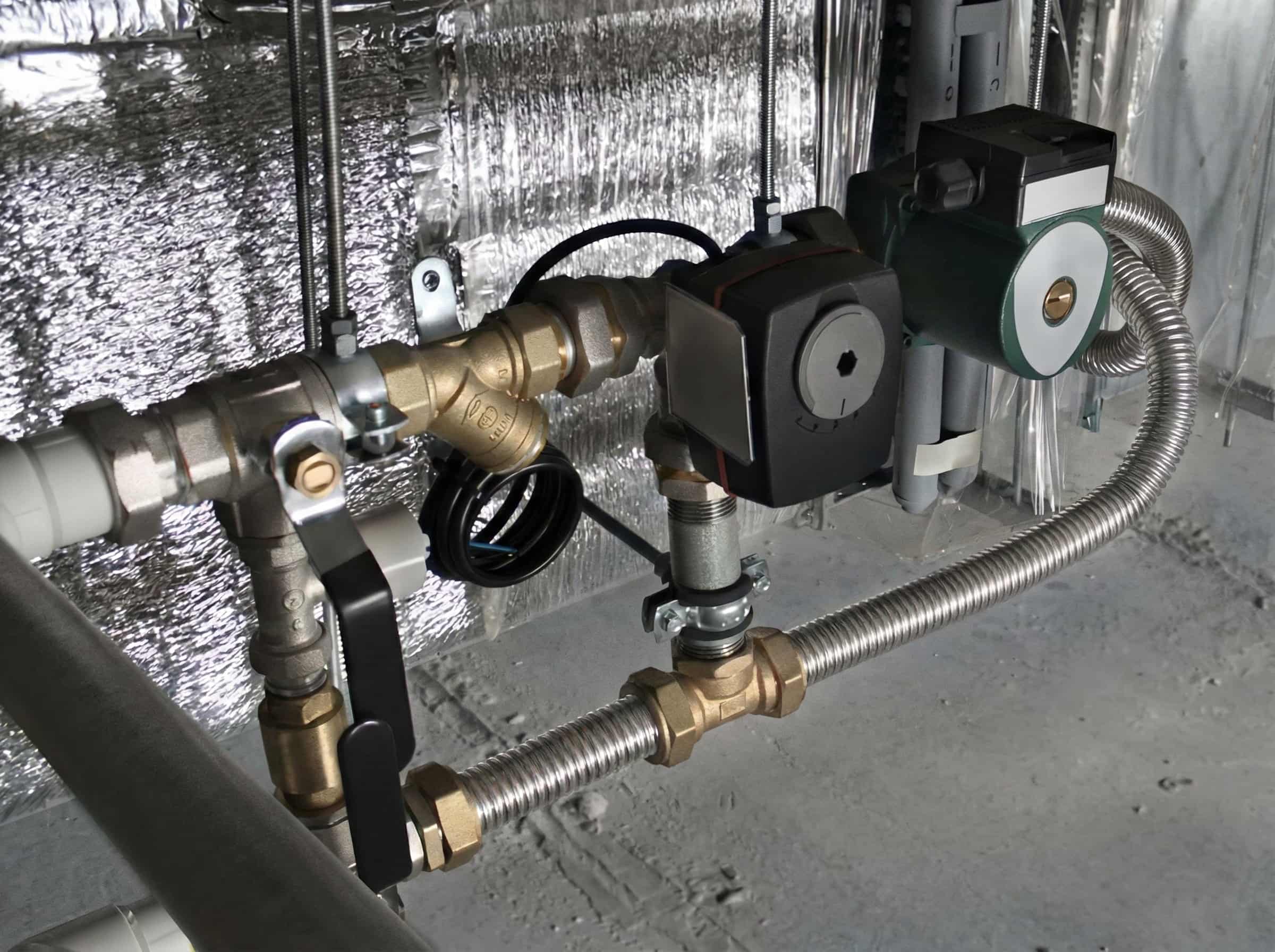

Монтаж и подключение
Требования к размещению:
- Расстояние от узла до калорифера — не более 1,5–2,0 м
- Вал циркуляционного насоса — строго горизонтально
- Свободный доступ для обслуживания (замена насоса, чистка фильтра)
- Температура в помещении — не ниже +5 °C (при использовании воды)
Порядок подключения:
- Подключите подающую и обратную линии магистрали к соответствующим патрубкам узла
- Соедините выходы узла с патрубками калорифера гибкими подводками
- Проверьте направление стрелок потока на всех компонентах
- Установите фильтр-грязевик перед насосом (пробкой вниз)
- Заполните контур теплоносителем, стравите воздух
- Выполните балансировку байпаса
- Подключите привод к контроллеру, настройте ПИД-параметры
- Проведите тестовый запуск с проверкой антифриз-алгоритма
Теплоизоляция подводящих трубопроводов обязательна — снижает теплопотери и предотвращает образование конденсата.
Частые ошибки при монтаже
- Вертикальная установка насоса — приводит к перегреву подшипников и преждевременному выходу из строя
- Отсутствие фильтра — окалина и грязь из магистрали забивают насос и клапан
- Длинные подводки к калориферу — увеличивают теплопотери и гидравлическое сопротивление контура
- Неправильное направление потока — перепутанные подача/обратка делают регулирование нестабильным
- Отсутствие балансировки байпаса — весь поток идёт через байпас, калорифер не выходит на мощность
- Нет теплоизоляции — потери мощности до 10–15% на участке от узла до калорифера
- Пропуск тестирования антифриз-защиты — узнают о неработающей защите только после аварии
