Противоток или прямоток при подключении калорифера: как схема влияет на мощность
Коротко: при подключении водяного калорифера сторона ввода теплоносителя решает, сколько тепла вы реально снимете с того же теплообменника. Подвод воды со стороны выхода воздуха (противоток) даёт больше мощности, чем со стороны входа (прямоток). Чем больше рядов в теплообменнике — тем сильнее разница.
Противоток и прямоток — в чём разница
- Противоток — горячий теплоноситель входит там, где воздух выходит. Самая горячая вода встречает уже подогретый воздух, а холодный воздух на входе — остывающую воду. Разница температур (ΔT) держится равномерной по всей глубине пакета, и воздух на выходе может приблизиться к температуре воды на входе (например, 90 °C). Потолок по нагреву — выше.
- Прямоток — вода входит там, где входит воздух. Обе среды стартуют с максимальной разницей, но быстро сближаются к общей температуре. Воздух на выходе уже не может превысить температуру воды на выходе — потолок ниже, а часть площади «простаивает», потому что ΔT там почти нулевой.
Насколько это важно
Выигрыш противотока зависит от глубины теплообменника (числа рядов) — точнее, от его эффективности ε (доля от теоретически возможного нагрева):
- 1–2 ряда (ε ≈ 0,22–0,37): разница между противотоком и прямотоком небольшая — воздух всё равно далёк от температуры воды, средний ΔT почти одинаков.
- 6–8 рядов (ε ≈ 0,77–0,86): разница существенная. В режиме высокой эффективности противоток продолжает «добирать» мощность, а прямоток упирается в свой потолок.
Вывод: чем мощнее (глубже) теплообменник, тем критичнее подключить его противотоком — иначе вы платите за ряды, которые не работают.
Как мы рассчитываем мощность
Мощность водяного калорифера — это тепловой баланс по воздуху:
- Q — тепловая мощность, кВт
- G — расход воздуха, м³/ч
- ρ · c — объёмная теплоёмкость воздуха
- tвых, tвх — температура воздуха после и до нагрева, °C
Насколько нагреется воздух (tвых) — задаёт эффективность теплообменника, и она растёт с числом рядов N по закону:
- ε — эффективность (доля от максимально возможного нагрева)
- N — число рядов теплообменника
- k — коэффициент теплосъёма (≈ 0,24–0,29 для серии VS)
- tводы — температура теплоносителя на входе (например, 90 °C)
Главное, что показывает формула: мощность растёт с числом рядов с насыщением — каждый следующий ряд даёт прибавку меньше предыдущего, потому что воздух уже близок к температуре воды. И именно противоток позволяет этому росту дойти дальше, прежде чем упереться в потолок. Эту модель мы в ЛЕОН применяем для подбора мощности под любую конфигурацию — от 1 до 8 рядов.
Например, для типоразмера VS100 при одном расходе воздуха и режиме теплоносителя 90/70 °C мощность по рядам растёт так:
| Исполнение | Рядов | Мощность (нагрев), кВт |
|---|---|---|
| WCL2 | 2 | ~200 |
| WCL3 | 3 | ~260 |
| WCL4 | 4 | ~320 |
| WCL6 | 6 | ~390 |
| WCL8 | 8 | ~430 |
Видно насыщение: от 2 к 4 рядам прибавка ~120 кВт, а от 6 к 8 — уже ~40 кВт. Поэтому глубокий теплообменник имеет смысл только при правильной (противоточной) обвязке — иначе верхние ряды не отрабатывают.
На практике: серии VS WCL

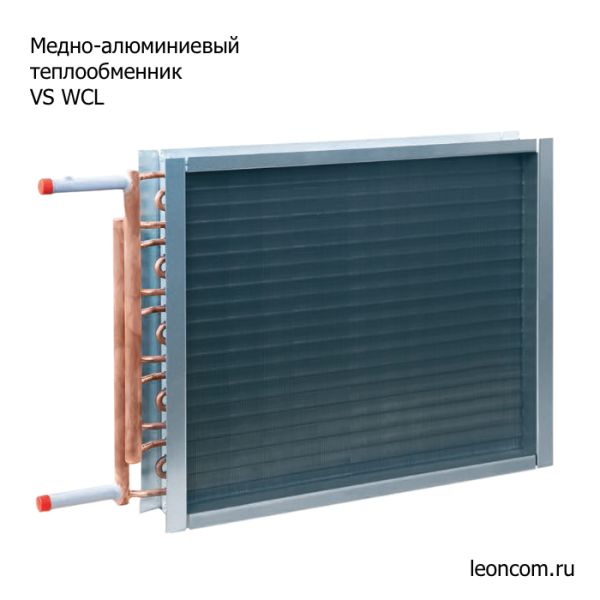

Медно-алюминиевые теплообменники VTS VS выпускаются в исполнениях по числу рядов — WCL1, WCL2, WCL3, WCL4, WCL6, WCL8. При одном типоразмере переход к большему числу рядов поднимает мощность в разы без увеличения фронтальных габаритов — но только при противоточной схеме. Как читать обозначение модели — в статье расшифровка кода VTS VS WCL.
Как подключить правильно
- Подавайте теплоноситель в коллектор со стороны выхода воздуха (противоток).
- Используйте смесительный узел — он держит расчётный расход и температуру теплоносителя и защищает от размораживания. См. обвязку калорифера приточной установки и смесительные узлы.
- Сверяйте мощность с фактическим расходом воздуха и режимом теплоносителя (обычно 90/70 °C). Подробнее — расчёт калорифера.
Подобрать теплообменник VS
Все исполнения по рядности и типоразмерам — в каталоге:
- Медно-алюминиевые теплообменники VS WCL (1–8 рядов)
- VS WCL2 — 2-рядные · VS WCL4 — 4-рядные · VS WCL6 — 6-рядные · VS WCL8 — 8-рядные
ЛЕОН — рассчитаем мощность под ваш проект и подберём теплообменник VS любой рядности. Пришлите параметры (расход воздуха, температуры, теплоноситель) — дадим модель, мощность и схему обвязки. ☎ 8 (800) 555-08-47.
Частые вопросы
Как понять, что калорифер подключён противотоком?
Теплоноситель должен входить в коллектор со стороны, где воздух выходит из теплообменника. Если подача воды стоит со стороны входа холодного воздуха — это прямоток, и часть мощности теряется.
Можно ли поднять мощность, просто поменяв схему на противоток?
Да, особенно у многорядных (WCL4–WCL8): при высокой эффективности противоток заметно прибавляет тепловой поток без замены теплообменника. У 1–2-рядных эффект небольшой.
Сколько рядов выбрать?
Зависит от требуемой мощности и располагаемого расхода теплоносителя. Из-за насыщения каждый следующий ряд даёт меньше прибавки — оптимум подбираем расчётом под ваш проект.
