Автоматизация систем вентиляции — состав, схемы и алгоритмы работы
Автоматизация систем вентиляции — это перевод установки из режима «включили рубильник» в режим, когда оборудование само поддерживает заданные параметры воздуха, защищает себя от аварий и сообщает о неисправностях. Физически это шкаф с контроллером, набор датчиков и исполнительные механизмы: приводы заслонок и клапанов, насос узла обвязки, преобразователь частоты.
Разница между «есть автоматика» и «нет автоматики» измеряется конкретными вещами: точностью поддержания температуры приточного воздуха, наличием защиты водяного калорифера от замерзания, расходом тепла и электроэнергии в нерабочие часы. Разберём по шагам, из чего состоит система автоматизации, как она работает и какие схемы применяют для разных типов установок.
Из чего состоит система автоматизации
Систему удобно разбирать по трём уровням. Нижний — датчики и исполнительные механизмы, то, что стоит на самой установке. Средний — шкаф управления: контроллер с программой, силовая часть, органы управления. Верхний — диспетчеризация, если объекту нужен единый мониторинг инженерных систем.
Минимальный комплект датчиков для приточной установки с водяным нагревом: канальный датчик температуры приточного воздуха, датчик наружного воздуха, накладной датчик температуры обратной воды и капиллярный термостат защиты от замерзания. К ним добавляют реле перепада давления на фильтре и на вентиляторе — они дают сигнал «фильтр забит» и подтверждают, что вентилятор действительно вращается.
| Уровень | Что входит | Задача |
|---|---|---|
| Полевой | Датчики температуры, термостаты, реле перепада давления, приводы заслонок и клапанов, насос узла обвязки | Измерять параметры и физически воздействовать на процесс |

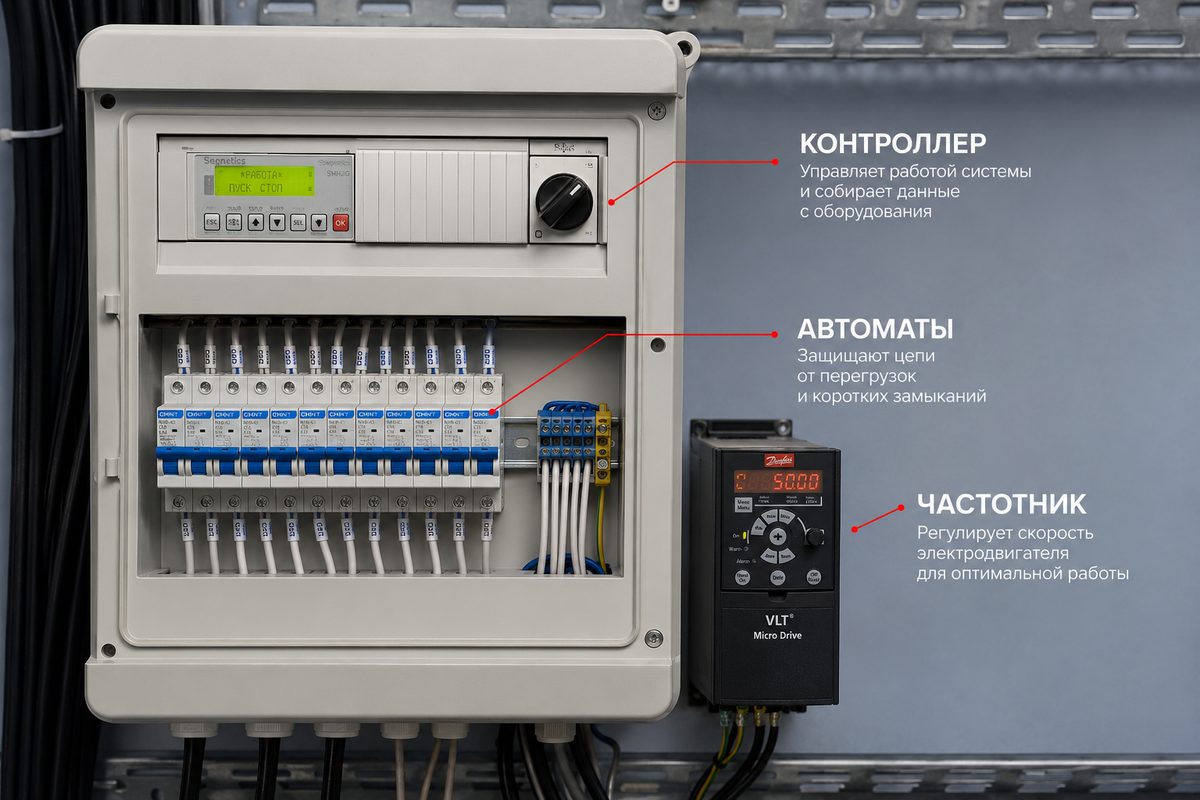

| Шкаф управления | Свободно программируемый контроллер, автоматы и пускатели, преобразователь частоты, кнопки и индикация | Обрабатывать сигналы по заданному алгоритму, коммутировать нагрузку |
| Диспетчеризация | Интерфейс связи, шлюз или контроллер верхнего уровня, рабочее место оператора | Собирать данные с установок, показывать состояние и аварии, менять уставки |
Границы между уровнями подвижны. На небольшом объекте верхний уровень может отсутствовать, а его функцию берёт на себя выносной пульт рядом со шкафом. На крупном объекте, наоборот, каждая установка получает свой шкаф, а все шкафы сводятся в диспетчерскую.
Алгоритмы работы: пуск, поддержание, защита
Программа контроллера — это не одна формула, а последовательность режимов. Ошибка в любом из них проявляется по-разному: неверный пуск рвёт калорифер зимой, неверное поддержание даёт скачки температуры в помещении, отсутствие защиты превращает разморозку в вопрос времени.
Пуск. Для установки с водяным калорифером порядок жёсткий: открыть клапан узла обвязки на прогрев, дождаться выхода температуры обратной воды на безопасный уровень, открыть воздушную заслонку и только затем запустить вентилятор. Прогрев перед пуском занимает от нескольких десятков секунд до пары минут — это цена того, чтобы холодный воздух не ударил по горячему теплообменнику.
Поддержание. Контроллер сравнивает фактическую температуру приточного воздуха с уставкой и управляет приводом регулирующего клапана сигналом 0–10 В. Для электрического калорифера вместо клапана работают ступени контакторов или тиристорный регулятор. Отдельный вопрос — каскадное регулирование, когда уставка притока автоматически смещается по температуре в помещении или в вытяжном канале.
Защита. У водяного нагрева она двухконтурная: капиллярный термостат по воздуху за калорифером даёт мгновенную аварию, а датчик обратной воды позволяет отследить тренд и вмешаться заранее. По аварии автоматика останавливает вентилятор, закрывает воздушную заслонку и открывает клапан на прогрев. Подробнее о том, как это устроено, — в статье о защите теплообменника от разморозки.
Останов и дежурный режим. Для электрического нагрева обязателен продув: вентилятор работает ещё некоторое время после отключения ТЭНов, иначе остаточное тепло перегревает секцию. Для водяного — дежурное поддержание температуры в нерабочие часы вместо полного отключения, чтобы утренний прогрев не занимал полсмены.
Схемы автоматизации под тип установки
Набор алгоритмов задаёт состав секций, а не марка установки. Приточная с водяным калорифером, приточно-вытяжная с рекуператором и тепловая завеса требуют разных программ, хотя контроллер может использоваться один и тот же. Как эти решения оформляются на чертеже и что в нём проверять — в статье о схемах автоматизации вентиляции.
Приточная с водяным калорифером. Базовая схема: прогрев перед пуском, ПИД-регулирование температуры притока, двухконтурная защита от замерзания, управление насосом и приводом клапана смесительного узла. Состав и подбор самого узла разобраны в статье об узле регулирования приточной установки, а полный комплект автоматики для такой установки — в разборе автоматики приточной установки.
Приточная с электрическим калорифером. Водяной обвязки нет, зато появляются ступени нагрева или тиристорное регулирование, блокировка нагрева без потока воздуха и обязательный продув после останова. Защита строится на термостатах перегрева, встроенных в секцию.
Приточно-вытяжная с рекуператором. Добавляется управление самим рекуператором: байпасная заслонка у пластинчатого, скорость вращения у роторного, насосная группа у гликолевого. Ключевая задача — не дать пластинам обмёрзнуть: контроллер отслеживает перепад давления или температуру вытяжного воздуха после рекуператора и приоткрывает байпас. О разнице между схемами с рекуперацией и рециркуляцией — в отдельном разборе.
Тепловая завеса. Здесь автоматика проще: пуск по концевому выключателю ворот или по датчику двери, ступени скорости вентилятора, защита водяного калорифера. Но при групповом управлении несколькими завесами появляется своя логика согласования.
Диспетчеризация и интеграция в BMS
Диспетчеризация нужна не всем. Одна установка в небольшом здании прекрасно живёт с кнопками на шкафу. Смысл появляется там, где установок несколько, они разнесены по этажам, а служба эксплуатации не может каждый раз ходить к шкафу.
Технически связь строится по стандартным промышленным протоколам — Modbus RTU по витой паре, Modbus TCP по локальной сети, реже BACnet. Самый простой вариант — передача сухими контактами: «работа», «авария», без цифровых данных. Перед проектированием стоит договориться о конкретном перечне точек обмена: что именно передаётся наверх (состояние, аварии, температуры) и что разрешено менять оттуда (уставки, график, пуск-останов).
Практический момент: интеграция в существующую систему здания почти всегда упирается не в протокол, а в согласование карты регистров со службой, которая эту систему обслуживает. Этот вопрос дешевле решить на этапе схемы, чем на объекте.
От чего зависит стоимость
Шкафы автоматики начинаются от 10 000 ₽, но разброс внутри этой категории большой. Цена складывается из четырёх слагаемых, и понимание их структуры помогает сравнивать предложения, а не выбирать по нижней цифре.
Силовая часть. Определяется мощностью и количеством потребителей: чем больше вентиляторов, чем выше мощность электронагрева, тем крупнее аппаратура и корпус. Электрический калорифер на несколько десятков киловатт даёт заметный вклад — контакторы ступеней или тиристорный регулятор стоят ощутимо.
Способ регулирования. Прямой пуск дешевле всего. Преобразователь частоты добавляет к стоимости шкафа сам преобразователь и место под него. EC-двигатели переносят часть затрат в саму установку, но упрощают шкаф.
Количество точек контроля. Каждый датчик, термостат и привод — это канал контроллера и клеммы. Установка с рекуперацией, охлаждением и диспетчеризацией требует контроллера большей ёмкости, чем простая приточка с водяным нагревом.
Условия эксплуатации. Шкаф в отапливаемой венткамере и шкаф на улице — разные изделия: во втором случае нужны корпус с повышенной степенью защиты и обогрев внутреннего объёма.
Что не влияет на цену вопреки распространённому мнению — марка вентустановки. Автоматика подбирается по фактическим параметрам оборудования, поэтому импортная установка не делает шкаф дороже.
Что передаётся вместе со шкафом
Комплект документации определяет, насколько просто будет запустить систему и обслуживать её через год, когда монтажники уже уехали, а сотрудники сменились.
Схема подключения. Главный документ для монтажа: какая жила куда приходит, как маркированы клеммы, где подключаются датчики и приводы. Без неё наладка превращается в разбор чужой сборки методом прозвонки.
Паспорт изделия. Состав шкафа, характеристики, условия эксплуатации, гарантийные обязательства. Нужен и службе эксплуатации, и при сдаче объекта.
Описание алгоритма и уставки. Как работает программа: последовательность пуска, логика защит, заданные значения температур и задержек. Через год никто не вспомнит, почему выбрана именно такая уставка, если она нигде не записана.
Карта точек диспетчеризации — если предусмотрен обмен с системой здания. Перечень передаваемых параметров и адреса регистров согласуются со службой, которая обслуживает верхний уровень.
Частые ошибки
Автоматику подбирают по названию установки, а не по её начинке. Шкаф управляет двигателями, приводами и клапанами — они стандартные. Значение имеют мощность и ток вентиляторов, мощность и число ступеней нагрева, тип сигнала привода, а не марка на шильдике.
Экономят на датчике обратной воды. Капиллярный термостат фиксирует уже случившееся переохлаждение. Датчик обратки даёт возможность предупредить аварию, а не разгребать её последствия.
Не согласуют шкаф с узлом обвязки. Насос и привод клапана должны совпадать со шкафом по напряжению питания и типу управляющего сигнала. Разночтения выясняются на пусконаладке, когда менять что-то поздно и дорого.
Ставят диспетчеризацию «на всякий случай». Интерфейс, который никуда не подключён, добавляет стоимость и не даёт ничего. Либо есть система здания и согласованная карта точек, либо задачу решают кнопки на шкафу.
Не закладывают возможность правок. Реальный график работы объекта почти всегда отличается от проектного. Если алгоритм зашит намертво, любое изменение режима превращается в проблему.
Отдельная категория ошибок вылезает уже на объекте — неверные места датчиков, ложные срабатывания защит, «плавающая» температура. Порядок проверок и разбор таких случаев — в статье о пусконаладке автоматики вентиляции.
