Адиабатическое увлажнение воздуха — принцип работы, типы увлажнителей и расчёт производительности

В системах вентиляции и кондиционирования зданий зимой влажность приточного воздуха опускается до 5–15%, что критично для здоровья людей, технологических процессов и сохранности материалов. Адиабатическое увлажнение — способ повысить влагосодержание воздушного потока без подвода внешнего тепла: вся энергия на испарение воды берётся из самого воздуха, который при этом охлаждается. Это делает метод энергоэффективным и особенно востребованным в ЦОД, фармацевтике, складской логистике и офисных центрах.

В статье — физика процесса на d-диаграмме, сравнение всех типов адиабатических увлажнителей, формулы расчёта производительности и критерии выбора оборудования для реальных проектов.

Зачем нужно увлажнение воздуха в вентиляции

Наружный воздух при температуре −20 °C содержит около 0,6–0,8 г влаги на 1 кг сухого воздуха (влагосодержание d). После нагрева в калорифере приточной установки до +20 °C его относительная влажность падает до 4–7% — в несколько раз ниже физиологического минимума.

Последствия низкой влажности зависят от типа объекта:

• Офисы и общественные здания — пересыхание слизистых, рост ОРВИ, синдром сухого глаза, электростатические разряды. СанПиН 1.2.3685-21 нормирует влажность 30–60% для рабочих зон
• ЦОД и серверные — ASHRAE TC 9.9 для класса A1: контроль по точке росы −9…+15 °C, допустимая относительная влажность 8–80%. Статическое электричество при низкой влажности приводит к сбоям оборудования
• Фармацевтические производства — GMP устанавливает жёсткие диапазоны влажности для чистых помещений (обычно 45–55%). Отклонение ведёт к браку продукции
• Склады и логистические комплексы — деревянная тара рассыхается, бумажная упаковка деформируется, гигроскопичные товары теряют свойства
• Музеи, архивы, библиотеки — ГОСТ 7.50-2002 требует 50–55% для хранения бумажных документов
• Типографии — бумага меняет геометрию при влажности ниже 40%, что нарушает приводку при многокрасочной печати

Решение — секция увлажнения в приточной установке или канальный увлажнитель. Два принципиально разных подхода: адиабатическое (испарительное) и изотермическое (паровое) увлажнение. Адиабатический способ потребляет в 10–50 раз меньше электроэнергии на килограмм введённой влаги.

Принцип адиабатического увлажнения

Термин «адиабатический» в термодинамике означает процесс без теплообмена с окружающей средой. Применительно к увлажнению: вода испаряется за счёт внутренней теплоты самого воздуха. Энтальпия воздушного потока остаётся практически постоянной (I = const), а температура снижается пропорционально количеству испарённой влаги.

Физика процесса:

1. Воздух контактирует с мелкодисперсной водой (каплями, плёнкой на поверхности или аэрозолем)
2. Молекулы воды переходят в газообразную фазу, поглощая теплоту парообразования — примерно 2500 кДж на каждый кг испарённой воды
3. Температура воздуха по сухому термометру падает, температура по мокрому термометру остаётся неизменной
4. Влагосодержание d растёт, относительная влажность φ растёт

Предел процесса — точка насыщения (φ = 100%), при которой температура воздуха равна температуре мокрого термометра. На практике адиабатические увлажнители достигают 70–95% эффективности насыщения (в зависимости от типа), то есть доводят воздух до 70–95% от максимально возможного влагосодержания.

Эффективность насыщения — ключевой параметр адиабатического увлажнителя:

η = (d₂ − d₁) / (d_s − d₁) × 100%

где d₁ — влагосодержание воздуха на входе, d₂ — на выходе, d_s — влагосодержание при полном насыщении (по температуре мокрого термометра).

Процесс на Id-диаграмме

Id-диаграмма (диаграмма Молье, она же hd-диаграмма или психрометрическая диаграмма) — основной инструмент расчёта процессов обработки влажного воздуха. На ней адиабатическое увлажнение изображается линией постоянной энтальпии I = const, направленной влево-вверх: температура падает, влагосодержание растёт.

Пошаговое построение процесса

1. Точка 1 (после калорифера) — воздух нагрет до рабочей температуры. Пример: t₁ = +22 °C, φ₁ = 10%, d₁ = 1,6 г/кг, I₁ ≈ 26 кДж/кг
2. Движение по I = const — из точки 1 проводим линию постоянной энтальпии (примерно параллельно линиям мокрого термометра). Вдоль этой линии температура снижается, а влагосодержание увеличивается
3. Точка 2 (после увлажнителя) — пересечение линии I = const с требуемой относительной влажностью. Пример: если нужно φ₂ = 45%, получаем t₂ ≈ 14,5 °C, d₂ ≈ 4,7 г/кг

Важно: поскольку температура воздуха при адиабатическом увлажнении снижается, в проект часто закладывают перегрев воздуха в калорифере на 5–10 °C выше целевой температуры в помещении. После увлажнения температура вернётся к расчётному значению. Альтернатива — секция догрева после увлажнителя.

Числовой пример на Id-диаграмме

*Небольшое расхождение энтальпии (≈2,5 кДж/кг) объясняется тем, что реальный процесс не идеально адиабатический — вода подаётся при температуре, отличной от мокрого термометра.

Количество влаги, введённой в воздух: Δd = 6,7 − 1,9 = 4,8 г/кг сухого воздуха. При расходе 10 000 м³/ч это около 58 кг воды в час.

Типы адиабатических увлажнителей

По способу создания контакта воздуха с водой адиабатические увлажнители делятся на четыре основных типа.

1. Сотовые (ячеистые) увлажнители

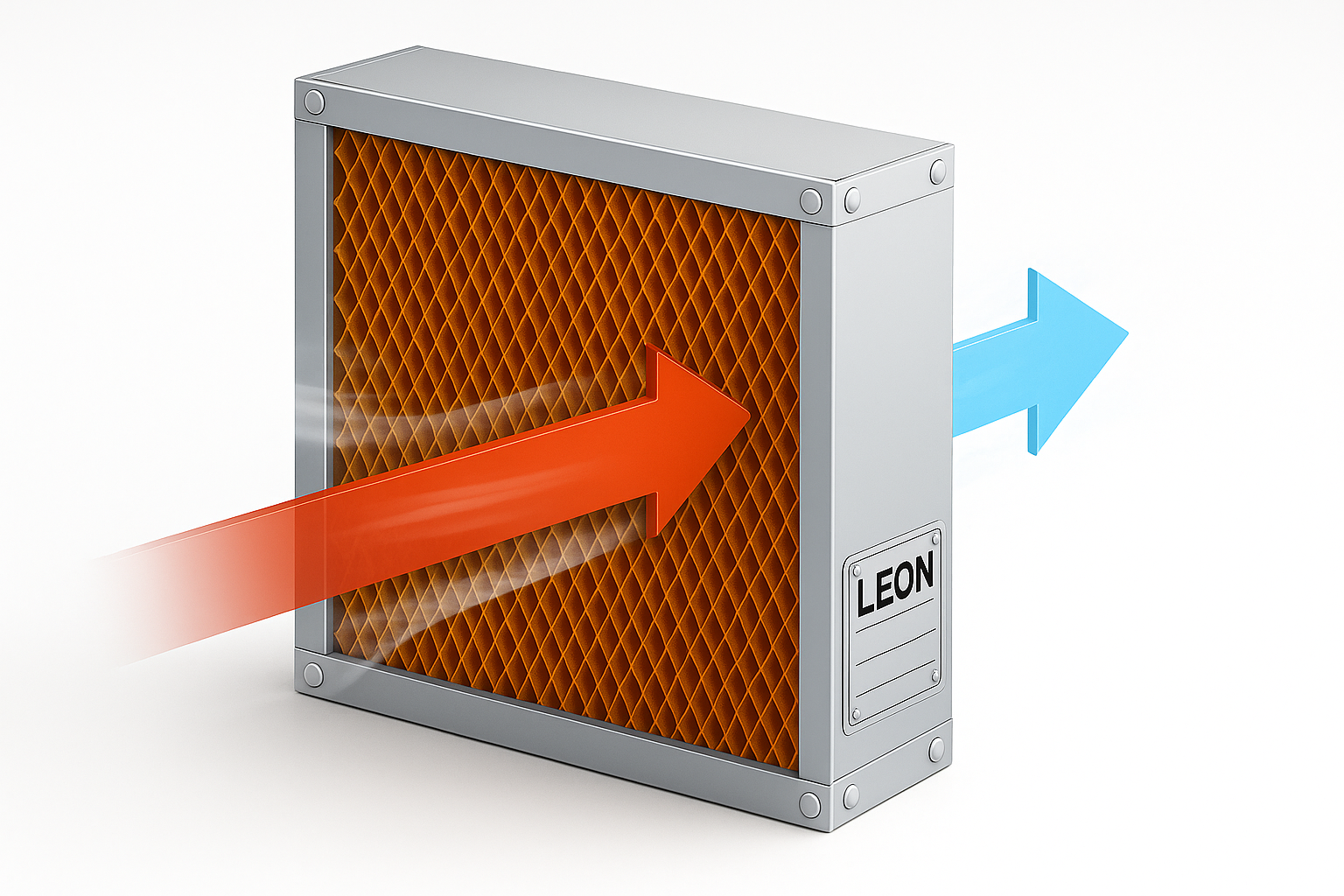

Принцип: воздух проходит через кассету из гофрированного материала (целлюлоза, стекловолокно, полимер), смоченного водой, которая циркулирует через насос и поддон. Испарение происходит с развитой поверхности сот.

Характеристики:

• Эффективность насыщения: 65–95% (зависит от глубины кассеты и скорости воздуха)
• Глубина кассеты: 100, 200, 300 или 600 мм. Чем больше глубина — тем выше эффективность, но больше аэродинамическое сопротивление
• Аэродинамическое сопротивление: 30–250 Па (сухая/мокрая кассета)
• Скорость воздуха на фронте: 1,5–3,5 м/с (оптимально 2,0–2,5 м/с)
• Энергопотребление: циркуляционный насос 50–200 Вт
• Срок службы кассеты: 3–5 лет при качественной водоподготовке

Достоинства: простота конструкции, отсутствие аэрозольного уноса (вода испаряется полностью в объёме кассеты), минимальное энергопотребление, встраиваются в секции приточных установок.

Недостатки: ограниченная эффективность при малой глубине кассеты, необходимость замены кассет, зависимость от качества воды (минеральные отложения забивают соты).

2. Форсуночные (спрейерные) увлажнители

Принцип: вода распыляется через форсунки под давлением 5–70 бар в поток воздуха. Мелкие капли (10–50 мкм) испаряются в объёме камеры орошения.

Характеристики:

• Эффективность насыщения: 50–90%
• Давление воды: низкое (5–10 бар) или высокое (50–70 бар)
• Размер капель: 10–15 мкм (высокое давление) или 30–50 мкм (низкое давление)
• Длина камеры орошения: 1,5–3,0 м (для полного испарения)
• Энергопотребление: насос высокого давления 0,5–4 кВт
• Аэродинамическое сопротивление: 50–150 Па (включая каплеуловитель)

Достоинства: высокая производительность (до нескольких тонн воды в час), плавная регулировка (ВКЛ/ВЫКЛ отдельных форсунок или частотное управление насосом), нет расходных материалов (кроме форсунок).

Недостатки: риск аэрозольного уноса (требуется каплеуловитель), нужна тонкая фильтрация и обессоливание воды (для форсунок высокого давления — обязательно), большая длина камеры.

3. Ультразвуковые увлажнители

Принцип: пьезоэлектрический элемент, вибрирующий с частотой 1,7–2,4 МГц, создаёт на поверхности воды стоячие волны, с гребней которых срываются мельчайшие капли (1–5 мкм). Полученный аэрозоль подаётся в воздуховод вентилятором.

Характеристики:

• Эффективность насыщения: 90–98%
• Размер капель: 1–5 мкм (испаряются практически мгновенно)
• Производительность одного модуля: 0,3–6 кг/ч
• Энергопотребление: 30–50 Вт на модуль

Достоинства: минимальный размер капель (полное испарение без каплеуловителя), бесшумность, компактность, низкое энергопотребление.

Недостатки: ограниченная производительность одного модуля (для больших расходов нужны массивы из десятков модулей), чувствительность к качеству воды (соли выпадают в виде белого налёта), ресурс пьезоэлементов 5–10 тыс. часов.

4. Адиабатические панели (сотовые секции для центральных кондиционеров)

Принцип: тот же, что и у сотовых увлажнителей, но конструкция оптимизирована для встраивания в центральные приточные установки (ЦПУ) и кондиционеры. Панель представляет собой моноблок с кассетой, поддоном, насосом, системой подачи и дренажа воды, каплеуловителем.

Характеристики:

• Эффективность насыщения: 75–95%
• Типоразмеры: от 600×300 до 2400×1800 мм (по фронтальному сечению)
• Глубина: 200–600 мм
• Материал кассет: целлюлоза, стекловолокно, неорганическое волокно
• Энергопотребление: 50–300 Вт (циркуляционный насос)

Адиабатические панели — наиболее распространённое решение для приточных установок производительностью 2 000–100 000 м³/ч. Подробнее об ассортименте и характеристиках — на странице адиабатические панели.

Сравнительная таблица увлажнителей

*При скорости воздуха в пределах рекомендованного диапазона (до 2,5–3,0 м/с).

Расчёт производительности увлажнителя

Расчёт выполняется в четыре шага: определение влагосодержания наружного воздуха, определение требуемого влагосодержания, вычисление расхода воды и выбор оборудования.

Шаг 1. Влагосодержание наружного воздуха после нагрева

При нагреве воздуха в калорифере влагосодержание не меняется (d₁ = d_нар), меняется только температура и относительная влажность. Влагосодержание наружного воздуха определяется по параметрам точки A — климатическим данным по СП 131.13330.

Формула влагосодержания по температуре и относительной влажности:

d = 622 × φ × p_s(t) / (p_атм − φ × p_s(t))   [г/кг]

где φ — относительная влажность (доли), p_s(t) — давление насыщенного пара при температуре t (Па), p_атм = 101 325 Па.

Давление насыщенного пара приближённо (формула Магнуса):

p_s(t) = 610,94 × exp(17,625 × t / (t + 243,04))   [Па]

Шаг 2. Требуемое влагосодержание приточного воздуха

Требуемое влагосодержание d₂ определяется из условия обеспечения целевой относительной влажности φ_помещ в помещении при температуре t_помещ. По той же формуле:

d₂ = 622 × φ_помещ × p_s(t_помещ) / (p_атм − φ_помещ × p_s(t_помещ))

Для ориентировочных расчётов: при t_помещ = +22 °C и φ_помещ = 45%, требуемое d₂ ≈ 7,5 г/кг.

Шаг 3. Расход воды (производительность увлажнителя)

Количество влаги, которое необходимо внести в воздушный поток:

G_w = L × ρ × (d₂ − d₁) / 1000   [кг/ч]

где L — расход воздуха (м³/ч), ρ — плотность воздуха (≈ 1,2 кг/м³).

Упрощённая формула:

G_w (кг/ч) = L × 1,2 × Δd / 1000

где Δd = d₂ − d₁ (г/кг).

Шаг 4. Снижение температуры воздуха

При адиабатическом увлажнении температура падает. Приближённая оценка:

Δt ≈ Δd × 2500 / (1000 × c_p) = Δd × 2,5   [°C]

где c_p = 1,005 кДж/(кг·°C) — теплоёмкость воздуха, 2500 — теплота парообразования (кДж/кг), Δd в кг/кг (не г/кг).

Или в удобных единицах: на каждый 1 г/кг увеличения влагосодержания температура падает приблизительно на 2,5 °C.

Таблица расхода воды при типовых условиях

Условия: наружный воздух −22 °C / 85% (d_нар ≈ 0,5 г/кг), целевое влагосодержание d₂ = 7,5 г/кг (≈45% при +22 °C). Δd = 7,0 г/кг.

Температура перегрева: если целевая температура в помещении +22 °C, а падение при увлажнении ≈17,5 °C, калорифер должен нагреть воздух до +22 + 17,5 = +39,5 °C. Это следует учитывать при подборе теплообменника приточной установки.

Пример расчёта

Исходные данные: офисное здание в Москве, приточная установка L = 8 000 м³/ч, целевая влажность φ = 45% при t_помещ = +22 °C.

1. Наружный воздух (расчётный зимний режим)

По СП 131.13330 для Москвы: t_нар = −28 °C, φ_нар = 85%. Давление насыщенного пара при −28 °C:

p_s(−28) = 610,94 × exp(17,625 × (−28) / (−28 + 243,04)) = 610,94 × exp(−2,295) = 610,94 × 0,1008 ≈ 61,6 Па

Влагосодержание: d₁ = 622 × 0,85 × 61,6 / (101325 − 0,85 × 61,6) = 32 590 / 101 273 ≈ 0,32 г/кг

2. Требуемое влагосодержание

При t = +22 °C: p_s(22) = 610,94 × exp(17,625 × 22 / (22 + 243,04)) = 610,94 × exp(1,462) = 610,94 × 4,314 ≈ 2 636 Па

d₂ = 622 × 0,45 × 2636 / (101325 − 0,45 × 2636) = 737 700 / 100 139 ≈ 7,37 г/кг

3. Расход воды

Δd = 7,37 − 0,32 = 7,05 г/кг

G_w = 8000 × 1,2 × 7,05 / 1000 = 67,7 кг/ч

С учётом эффективности насыщения η = 85% (типичная адиабатическая панель глубиной 300 мм): фактическая подача воды в рецикл ≈ 80 кг/ч (часть воды сливается в дренаж).

4. Снижение температуры

Δt ≈ 7,05 × 2,5 = 17,6 °C

Температура после увлажнения: если калорифер нагрел воздух до +40 °C, то после увлажнителя получим +40 − 17,6 = +22,4 °C — соответствует расчётной температуре притока.

5. Мощность калорифера

Q = 8000 × (40 − (−28)) / 3000 = 8000 × 68 / 3000 = 181,3 кВт

Без увлажнения мощность калорифера была бы: 8000 × (22 − (−28)) / 3000 = 133,3 кВт. Разница — 48 кВт — это тепловая энергия, которая расходуется на испарение воды. Однако эта энергия не теряется: она переходит в скрытую теплоту влажного воздуха.

6. Выбор оборудования

Для L = 8 000 м³/ч и G_w = 68 кг/ч оптимальное решение — адиабатическая панель с сечением, соответствующим типоразмеру приточной установки (например, 1000×800 мм), глубиной 300 мм. Скорость воздуха на фронте: 8000 / (3600 × 1,0 × 0,8) = 2,78 м/с — в пределах допустимого.

Требования к качеству воды

Качество воды — критический фактор для срока службы и гигиенической безопасности увлажнителя. Требования зависят от типа оборудования.

Общие требования

Сотовые увлажнители и адиабатические панели — самые нетребовательные к качеству воды. Достаточно умягчения (Na-катионирование), которое снижает жёсткость до 0,1–1,0 мг-экв/л и предотвращает образование накипи на сотах. Для форсуночных и ультразвуковых увлажнителей обязательна деминерализация (обратный осмос), иначе соли переносятся с аэрозолем в воздуховоды и помещения в виде белого налёта.

Гигиена

Стоячая вода в поддоне — среда для развития микроорганизмов, включая Legionella pneumophila. Меры:

• Автоматический слив поддона при остановке системы (таймер 12–24 ч)
• Периодическая промывка и дезинфекция поддона (раз в 1–4 недели)
• UV-обеззараживание рецирка (опционально)
• Контроль температуры воды (не выше +20 °C — выше начинается активное размножение легионеллы)
• Замена кассет/сот по регламенту

Адиабатическое vs изотермическое увлажнение

Изотермическое (паровое) увлажнение — второй основной способ. Пар генерируется в парогенераторе (электрическом или газовом) и подаётся в воздуховод. Температура воздуха практически не меняется (процесс близок к изотермическому).

Адиабатическое увлажнение экономически выгодно при расходах воздуха от 2 000 м³/ч и выше, когда стоимость электроэнергии на паровой увлажнитель становится значительной. При расходе 10 000 м³/ч и Δd = 7 г/кг: адиабатический увлажнитель потребляет ≈0,1 кВт (насос), паровой — ≈65 кВт. Разница в эксплуатационных расходах за отопительный сезон (5 000 часов) при тарифе 8 руб./кВт·ч: более 2,5 млн рублей.

Области применения

Центры обработки данных (ЦОД)

ЦОД — крупнейший потребитель адиабатического увлажнения. Причины: огромные расходы воздуха (десятки и сотни тысяч м³/ч), круглосуточный режим, жёсткие требования к энергоэффективности (PUE). Адиабатическое охлаждение — побочный эффект увлажнения — снижает нагрузку на холодильные машины в переходный период. По ASHRAE TC 9.9 для класса A1: контроль по точке росы −9…+15 °C, допустимая относительная влажность 8–80%. Подробнее о летнем режиме — в статье об адиабатическом охлаждении воздуха.

Склады и логистические комплексы

Большие объёмы и высота помещений, эконом-решение — канальные адиабатические увлажнители или панели в приточных установках. Целевая влажность 40–55% для хранения продуктов, текстиля, древесины, бумаги.

Типографии и полиграфия

Влажность 45–55% — обязательное условие для стабильности бумаги. Адиабатические увлажнители встраиваются в центральные системы кондиционирования цехов.

Офисные и торговые центры

Повышение комфорта, снижение ОРВИ, выполнение СанПиН. При расходах от 5 000 м³/ч адиабатическое увлажнение окупается за 1–2 отопительных сезона по сравнению с паровым.

Промышленные производства

Электроника (антистатика), деревообработка (предотвращение растрескивания), текстиль (снижение обрывности нити), пищевая промышленность (сохранение массы продукта).

Рекомендации при проектировании

При включении адиабатического увлажнителя в проект вентиляции необходимо учитывать ряд факторов, которые влияют на работоспособность и безопасность системы.

1. Перегрев воздуха в калорифере

Температура воздуха после увлажнения снижается на Δt ≈ Δd × 2,5 °C. При типичном Δd = 5–8 г/кг это 12,5–20 °C. Калорифер должен обеспечить нагрев до t_прит + Δt, что увеличивает требуемую мощность на 30–50%. Это необходимо учитывать при защите теплообменника от разморозки — повышенная температура подачи создаёт дополнительные требования к обвязке калорифера.

2. Расположение увлажнителя в секции ПУ

Стандартная последовательность секций: фильтр → рекуператор → калорифер → увлажнитель → вентилятор → шумоглушитель. Увлажнитель устанавливается после калорифера и до вентилятора. Размещение после вентилятора допускается, но требует учёта повышенного давления в камере.

3. Дренаж и поддон

Поддон под увлажнителем должен иметь уклон к дренажному патрубку (≥ 1%). Дренаж — в канализацию через гидрозатвор (сифон). Без гидрозатвора воздух из канализации попадёт в приточный воздуховод.

4. Каплеуловитель

Для форсуночных увлажнителей каплеуловитель обязателен. Для сотовых панелей — рекомендуется при скорости воздуха выше 2,5 м/с. Аэродинамическое сопротивление каплеуловителя — 15–50 Па.

5. Автоматика

Управление по сигналу канального гигростата или датчика влажности (4–20 мА или 0–10 В), установленного в приточном воздуховоде после увлажнителя на расстоянии не менее 3 м. Ближе — показания нестабильны из-за неравномерного распределения влаги в сечении.

6. Летний режим

Летом увлажнение, как правило, не требуется. Адиабатический увлажнитель отключается, но может использоваться для бесплатного охлаждения (free cooling): при t_нар = +35 °C и φ = 30% испарение воды снижает температуру притока на 7–10 °C без включения холодильной машины.

7. Материалы воздуховодов после увлажнителя

На участке 2–5 м после увлажнителя влажность близка к 100%. Воздуховоды должны быть из нержавеющей стали или оцинкованной стали с антикоррозийным покрытием. Теплоизоляция — с пароизоляционным слоем (предотвращение конденсата на наружной поверхности).

Оборудование для адиабатического увлажнения

Адиабатические панели — готовое решение для встраивания в приточные установки и центральные кондиционеры. Панель включает сотовую кассету, поддон с дренажем, циркуляционный насос и систему распределения воды. Типоразмерный ряд покрывает сечения от 600×300 до 2400×1800 мм, что соответствует расходам воздуха от 1 500 до 100 000 м³/ч.

Подробные характеристики, типоразмеры и опросный лист для расчёта — на странице адиабатические панели увлажнения.
