Виды теплообменников — классификация, сравнение типов, применение в инженерных системах
Теплообменник — аппарат для передачи тепла от одного теплоносителя к другому через разделительную стенку или при непосредственном контакте сред. В зависимости от конструкции, материала и назначения теплообменники делятся на несколько типов, каждый из которых имеет свою область применения, ограничения по давлению, температуре и составу среды.
В этой статье — подробная классификация теплообменных аппаратов с инженерными характеристиками, сравнительные таблицы и рекомендации по выбору для конкретных систем: отопление, ГВС, вентиляция, промышленные процессы.
Классификация теплообменников по принципу действия
По способу передачи тепла теплообменные аппараты разделяются на три группы (ГОСТ 31842-2012):
Рекуперативные (поверхностные)
Теплоносители разделены твёрдой стенкой — металлической пластиной, трубкой или оребрённой поверхностью. Тепло передаётся через стенку за счёт теплопроводности материала. Потоки не смешиваются.
К этому типу относятся: пластинчатые, кожухотрубные, трубчатые оребрённые (калориферы), спиральные, медно-алюминиевые для вентиляции. Это самая массовая группа — более 90% теплообменников в инженерных системах зданий.
Регенеративные
Теплоносители поочерёдно контактируют с одной и той же теплоаккумулирующей поверхностью (насадкой). Горячий поток нагревает насадку, затем холодный поток отбирает тепло. Пример — роторный рекуператор в приточно-вытяжной установке: вращающийся ротор с алюминиевой насадкой попеременно проходит через вытяжной (тёплый) и приточный (холодный) потоки воздуха. КПД рекуперации — 75–85%.
Недостаток регенеративных аппаратов — неизбежный перенос части одного теплоносителя в другой (переток). Для систем «вода–вода» это критично, поэтому регенеративные теплообменники применяются преимущественно для газовых и воздушных сред.
Смесительные (контактные)
Теплоносители смешиваются непосредственно. Пример — градирни (охлаждение воды за счёт прямого контакта с воздухом), элеваторные узлы в системах отопления (смешение горячей и обратной воды).
В инженерных системах зданий смесительные теплообменники используются ограниченно. Далее в статье рассматриваются только рекуперативные аппараты как основной тип.
Пластинчатые теплообменники
Рабочий элемент — пакет тонких гофрированных пластин из нержавеющей стали (AISI 316 или AISI 304), стянутых между передней и задней плитами. Между пластинами образуются каналы: нечётные — для одного теплоносителя, чётные — для другого. Гофры пластин создают турбулентность потока даже при малых скоростях, что обеспечивает высокий коэффициент теплопередачи.
Конструктивные разновидности
- Разборные — пластины уплотнены резиновыми прокладками (EPDM, NBR). Можно разобрать для чистки, добавить или убрать пластины для изменения мощности. Рабочее давление до 25 бар, температура до +180 °C. Основной тип для систем отопления, ГВС, ИТП
- Паяные — пластины соединены медным или никелевым припоем в вакуумной печи. Компактнее разборных, выдерживают давление до 30–45 бар. Не разбираются для чистки — промываются химически. Применяются в холодильных системах, тепловых насосах, малых ИТП
- Полусварные и сварные — пластины попарно сварены лазером, пары уплотнены прокладками или также сварены. Для агрессивных сред, высоких давлений (до 40 бар) и температур (до +350 °C). Применяются в промышленности: нефтехимия, пищевое производство
Технические характеристики
| Параметр | Разборные | Паяные | Сварные |
|---|---|---|---|
| Коэффициент теплопередачи, Вт/(м²·К) | 3000–7000 | 3000–7000 | 2500–5000 |
| Рабочее давление, бар | до 25 | до 45 | до 40 |
| Температура, °C | −30…+180 | −196…+225 | −50…+350 |
| Мощность, кВт | 10–50 000 | 1–1 000 | 100–100 000 |
| Разборка для чистки | Да | Нет | Частично |
| Материал пластин | AISI 316, 304, Ti | AISI 316L | AISI 316, Ti, Hastelloy |
Область применения
Пластинчатые теплообменники — основной тип для ИТП, котельных и центральных тепловых пунктов. Их преимущество — компактность: площадь теплообмена 50 м² занимает объём ~0,3 м³. Для аналогичной мощности кожухотрубный аппарат потребует в 3–5 раз больше места.
В системах вентиляции пластинчатые теплообменники применяются для нагрева или охлаждения жидких теплоносителей (подготовка воды для калориферов, утилизация тепла от холодильных машин). Непосредственно для нагрева воздуха они не используются — для этого существуют трубчатые оребрённые и медно-алюминиевые аппараты.
Кожухотрубные теплообменники
Конструкция: пучок трубок (от 10 до нескольких тысяч штук) размещён внутри цилиндрического кожуха. Один теплоноситель проходит внутри трубок (трубное пространство), второй — между трубками в кожухе (межтрубное пространство). Перегородки в межтрубном пространстве направляют поток зигзагообразно, увеличивая скорость и турбулентность.
Варианты исполнения
- С жёсткой трубной решёткой — трубки жёстко закреплены (развальцованы или приварены) в двух трубных решётках. Простая конструкция, но не допускает большой разницы температур между трубным и межтрубным пространством (более 50 °C) — возникают температурные напряжения
- С плавающей головкой — одна трубная решётка закреплена жёстко, вторая может перемещаться внутри кожуха, компенсируя температурные удлинения. Для сред с разницей температур более 50 °C
- С U-образными трубками — трубки изогнуты в форме U, оба конца закреплены в одной трубной решётке. Компактнее, но сложнее в чистке (невозможно механически прочистить изгиб)
Технические характеристики
| Параметр | Значение |
|---|---|
| Коэффициент теплопередачи, Вт/(м²·К) | 800–2500 (вода–вода) |
| Рабочее давление, бар | до 100 и выше |
| Температура, °C | −200…+600 |
| Мощность, кВт | 10–200 000 |
| Диаметр трубок, мм | 16, 20, 25 (стандартные) |
| Материал трубок | Ст20, 12Х18Н10Т, латунь, медь, Ti |
Область применения
Кожухотрубные теплообменники незаменимы при высоких давлениях (более 25 бар), высоких температурах (более 200 °C) и загрязнённых средах (пар с конденсатом, техническая вода с механическими включениями). В ИТП жилых зданий постепенно вытесняются пластинчатыми за счёт меньшей компактности и эффективности, но остаются основным типом в промышленности.
Для систем ГВС с жёсткой водой (более 7 мг-экв/л) кожухотрубные аппараты предпочтительнее пластинчатых: трубки проще чистить механически (шомполом), а пластинчатый теплообменник при накипи требует химической промывки.
Трубчатые оребрённые (калориферы)
Калорифер — теплообменник для нагрева воздуха горячей водой или паром. Конструкция: медные или стальные трубки с наружным оребрением (алюминиевые или стальные пластины). Воздух проходит через оребрение поперёк трубок, вода — внутри трубок.
Оребрение увеличивает площадь контакта со стороны воздуха (коэффициент теплоотдачи воздуха в 20–50 раз ниже, чем воды). Типичный коэффициент оребрения — 8:1–20:1 (площадь наружной поверхности в 8–20 раз больше внутренней).
Типы оребрения
- Пластинчатое — плоские алюминиевые пластины, насаженные на трубки с определённым шагом. Шаг оребрения 2,0–3,5 мм. Применяется в приточных установках для нагрева чистого фильтрованного воздуха
- Спирально-навивное — алюминиевая или стальная лента навита на трубку по спирали. Шаг 3–6 мм. Для промышленных сред с высоким содержанием пыли
- Биметаллическое (накатное) — алюминиевая рубашка обжата на медную трубку методом накатки. Максимальный термический контакт между медью и алюминием, отсутствие воздушного зазора
Рядность
Количество рядов трубок по ходу воздуха определяет мощность теплообменника при заданном фронтальном сечении. С увеличением рядности растёт мощность, но также растёт аэродинамическое сопротивление:
| Рядность | Мощность (относительная) | Аэродинамическое сопротивление, Па | Применение |
|---|---|---|---|
| 1 ряд | 1,0× | 30–60 | Доводчики, фанкойлы |
| 2 ряда | 1,8–2,0× | 60–120 | Приточные установки до 100 кВт |
| 3 ряда | 2,5–2,8× | 100–180 | Приточные установки 50–300 кВт |
| 4 ряда | 3,2–3,6× | 140–250 | Крупные установки 100–600 кВт |
| 6 рядов | 4,5–5,0× | 220–400 | Промышленные установки 200–1000 кВт |
| 8 рядов | 5,5–6,2× | 300–550 | Мощные промышленные системы >500 кВт |
Подробнее о расчёте мощности калорифера — в статье Расчёт мощности водяного калорифера — формулы, таблица, калькулятор.
Спиральные теплообменники
Конструкция: два металлических листа свёрнуты в спираль вокруг центральной перегородки. Образуются два спиральных канала — по одному для каждого теплоносителя. Потоки движутся в противоположных направлениях (противоток), что обеспечивает высокую эффективность теплообмена.
Технические характеристики
| Параметр | Значение |
|---|---|
| Коэффициент теплопередачи, Вт/(м²·К) | 1500–4000 |
| Рабочее давление, бар | до 10–15 |
| Температура, °C | −30…+400 |
| Площадь теплообмена, м² | до 200 |
| Материал | Углеродистая сталь, нержавеющая сталь |
Область применения
Спиральные теплообменники устойчивы к загрязнениям (однозаходный канал без застойных зон, криволинейный поток создаёт самоочищающий эффект). Применяются в пищевой промышленности, на очистных сооружениях, для утилизации тепла сточных вод. В системах отопления и вентиляции зданий практически не используются из-за ограничений по давлению и малой серийности.
Медно-алюминиевые теплообменники

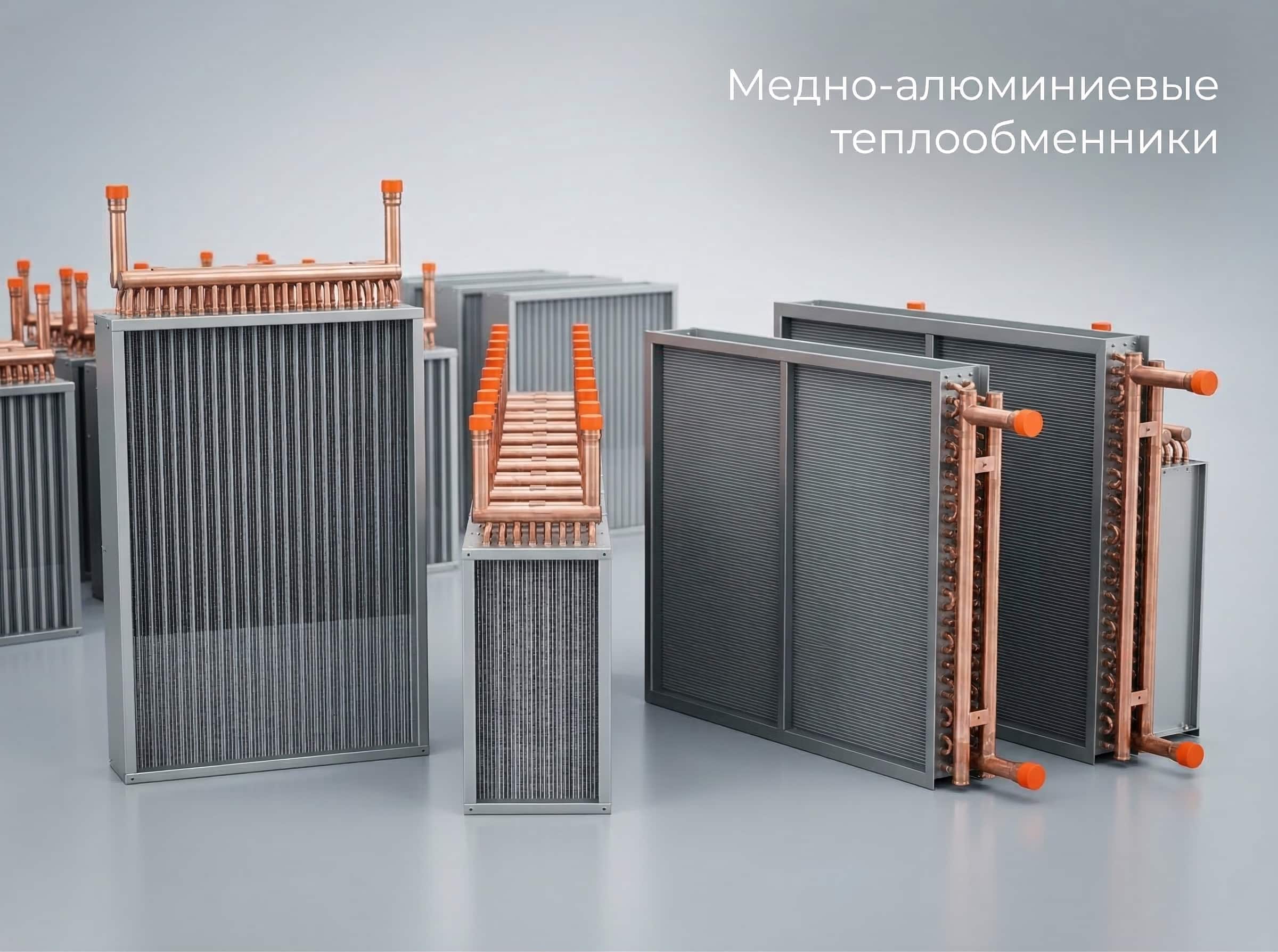

Отдельная категория трубчатых оребрённых теплообменников, оптимизированная для нагрева воздуха в приточных вентиляционных установках. Конструкция: медные трубки диаметром 12–16 мм с алюминиевым пластинчатым оребрением. Соединение медь–алюминий выполнено методом механической развальцовки или термической посадки.
Почему именно медь + алюминий
Медь обладает теплопроводностью 385 Вт/(м·К) — в 6 раз выше, чем у нержавеющей стали (15 Вт/(м·К)), и не подвержена коррозии при контакте с водой в закрытых системах. Алюминий — теплопроводность 237 Вт/(м·К), малый вес, хорошая обрабатываемость. Комбинация медных трубок и алюминиевого оребрения даёт максимальную теплопередачу на единицу массы.
Для сравнения: стальной калорифер (трубки Ст20 + стальное оребрение) при аналогичных габаритах имеет мощность на 25–40% ниже из-за меньшей теплопроводности стали (50 Вт/(м·К)).
Характеристики медно-алюминиевых теплообменников для приточных установок
| Параметр | Типичные значения |
|---|---|
| Рядность | 2, 4, 6, 8 рядов |
| Мощность, кВт | 16–1316 |
| Рабочее давление, бар | 16 |
| Рабочая температура, °C | −40…+150 |
| Фронтальная скорость воздуха, м/с | 1,5–4,0 |
| Температурный график теплоносителя | 80/60, 90/70, 95/70 °C |
| Присоединение по воде | 1″–2″ резьба или фланцы DN32–DN80 |
Медно-алюминиевые теплообменники — стандартная комплектующая для приточных установок типоразмеров от VS 15 до VS 230 (расход воздуха 1500–23 000 м³/ч). При подборе учитываются: требуемая мощность, фронтальное сечение (должно совпадать с сечением вентустановки), допустимое аэродинамическое сопротивление и параметры теплоносителя.
Подробнее о медно-алюминиевых теплообменниках для вентиляции — в статье Медно-алюминиевые теплообменники — назначение и применение.
Сравнительная таблица типов теплообменников
| Параметр | Пластинчатые разборные | Кожухотрубные | Медно-алюминиевые | Спиральные |
|---|---|---|---|---|
| Среды | Вода–вода, вода–гликоль | Вода, пар, масло, агрессивные | Вода–воздух | Вода, стоки, суспензии |
| k, Вт/(м²·К) | 3000–7000 | 800–2500 | 30–60 (по воздуху) | 1500–4000 |
| Давление, бар | до 25 | до 100+ | до 16 | до 15 |
| Температура, °C | −30…+180 | −200…+600 | −40…+150 | −30…+400 |
| Компактность | Высокая | Низкая | Средняя | Средняя |
| Чистка | Разборка/хим. промывка | Мех. чистка трубок | Продувка сжатым воздухом | Хим. промывка |
| Стоимость (отн.) | 1,0× | 1,2–2,0× | 0,8–1,5× | 1,5–2,5× |
| Срок службы, лет | 15–25 (прокладки 5–8) | 20–30 | 15–25 | 20–30 |
Как выбрать тип теплообменника
Выбор типа теплообменника определяется четырьмя факторами: среды (что с чем обменивается теплом), параметры (давление, температура, расход), условия эксплуатации (доступность для обслуживания, качество теплоносителя) и экономика (стоимость оборудования + стоимость эксплуатации).
Для систем отопления и ГВС (вода–вода)
Пластинчатые разборные — стандартный выбор для ИТП и котельных. Компактны, высокоэффективны, позволяют наращивать мощность добавлением пластин. Для жёсткой воды (более 7 мг-экв/л) предусмотреть регулярную химическую промывку раз в 1–2 года или рассмотреть кожухотрубный аппарат.
Для вентиляции (вода–воздух)
Медно-алюминиевые теплообменники — единственный рациональный вариант для приточных установок. Пластинчатые и кожухотрубные аппараты не работают в паре «вода–воздух» напрямую (слишком малая площадь контакта с воздушной стороны). Теплообменник подбирается по фронтальному сечению приточной установки и требуемой мощности.
При расчёте мощности учитывается расход воздуха, температурный перепад и параметры теплоносителя. Формула: Q = L × ΔT / 3000, где L — расход воздуха (м³/ч), ΔT — разница температур приточного и наружного воздуха (°C). Подробнее — в калькуляторе мощности калорифера.
Для промышленных процессов
Выбор зависит от конкретных условий: кожухотрубные для высоких давлений и агрессивных сред, спиральные для загрязнённых жидкостей, пластинчатые сварные для высокотемпературных процессов. Проектирование выполняется по индивидуальному расчёту с учётом ГОСТов (ГОСТ 31842-2012, ГОСТ 34347-2017).
Алгоритм выбора по системе
| Система | Тип теплообменника | Обоснование |
|---|---|---|
| ИТП отопления (вода–вода) | Пластинчатый разборный | Компактность, высокий k, возможность наращивания мощности |
| ГВС (жёсткая вода >7 мг-экв/л) | Кожухотрубный | Механическая чистка трубок шомполом |
| ГВС (мягкая вода <7 мг-экв/л) | Пластинчатый разборный | Компактность, химическая промывка раз в 6-12 месяцев |
| Приточная вентиляция (вода–воздух) | Медно-алюминиевый оребрённый | Развитая поверхность со стороны воздуха, совместимость с приточной установкой |
| Тёплые полы (низкотемпературный контур) | Пластинчатый паяный | Компактность, малая мощность (10–50 кВт), герметичность |
| Промышленные процессы (агрессивные среды) | Кожухотрубный или пластинчатый сварной | Высокое давление, стойкость к агрессивным средам (Ti, Hastelloy) |
| Утилизация тепла сточных вод | Спиральный | Самоочищение, устойчивость к загрязнениям |
Обслуживание: частота и стоимость
Затраты на обслуживание — важный фактор при выборе типа. Сравнение для теплообменника мощностью 500 кВт:
| Операция | Пластинчатый разборный | Кожухотрубный | Медно-алюминиевый |
|---|---|---|---|
| Химическая промывка | 1–2 раза/год, 4–8 ч | 1 раз/год, 6–12 ч | По мере загрязнения |
| Механическая чистка | Разборка раз в 3–5 лет | Шомполом раз в 1–2 года | Продувка сжатым воздухом |
| Замена расходников | Прокладки раз в 5–8 лет | Нет | Нет |
| Риск внеплановой замены | Низкий (ремонтопригоден) | Низкий | Средний (разморозка) |
Для медно-алюминиевых теплообменников приточных установок главный риск — разморозка при отказе обвязки или автоматики в зимний период. Стоимость замены калорифера — от 80 000 до 500 000 руб. Правильная обвязка со смесительным узлом исключает этот риск.
Основные ГОСТы на теплообменное оборудование
| ГОСТ | Название | Область |
|---|---|---|
| ГОСТ 31842-2012 | Теплообменники. Термины и определения | Все типы |
| ГОСТ 34347-2017 | Сосуды и аппараты стальные сварные. Общие технические условия | Кожухотрубные, спиральные |
| ГОСТ 15518-87 | Аппараты теплообменные пластинчатые. Типы, параметры | Пластинчатые |
| ГОСТ 27590-2005 | Подогреватели водо-водяные. Технические условия | Секционные для ГВС |
