Подбор теплообменника для приточной вентиляции — расчёт мощности, рядность, параметры теплоносителя

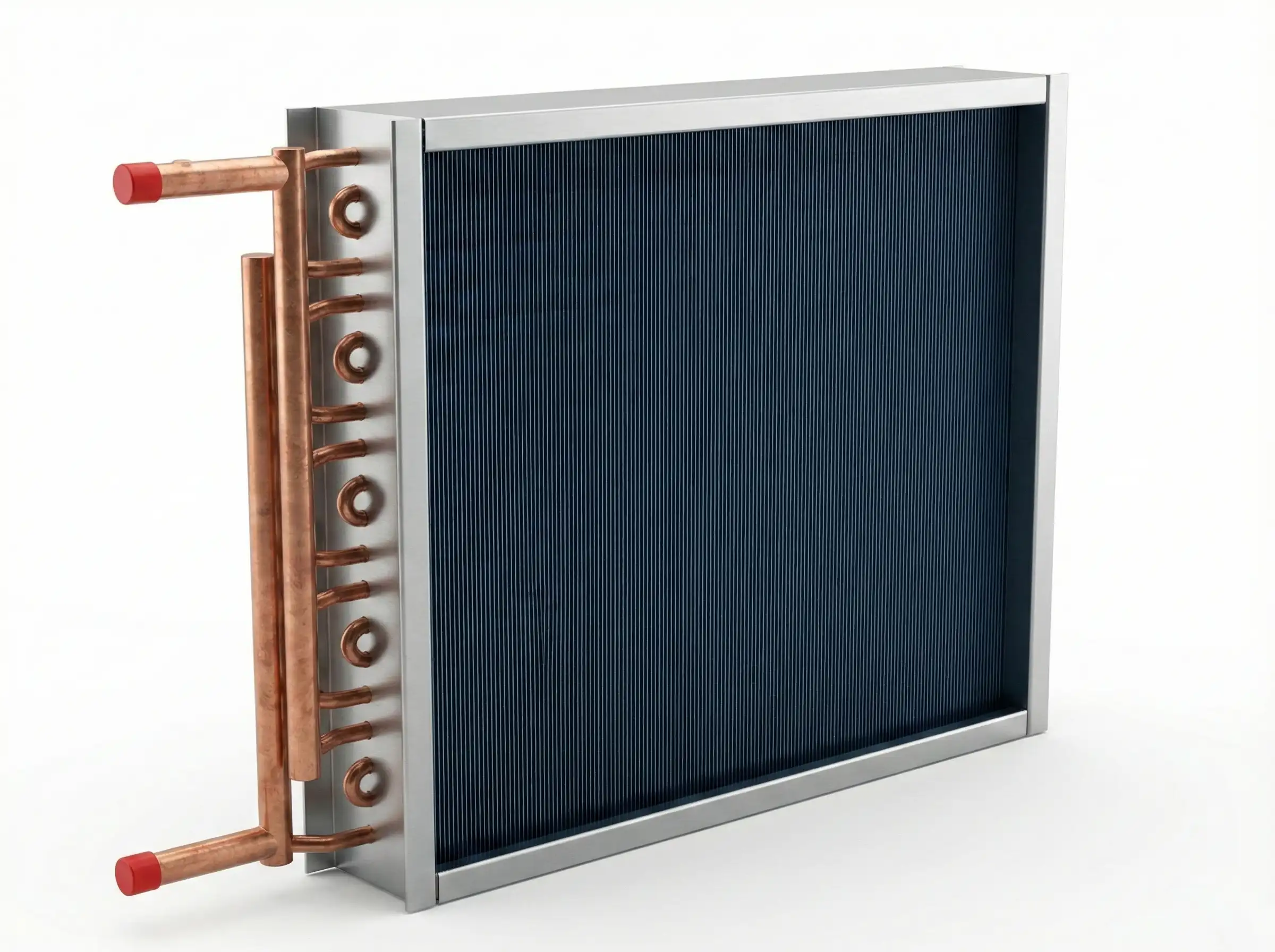

Водяной теплообменник (калорифер) — ключевой элемент приточной установки, от которого зависит температура воздуха в здании в отопительный период. Ошибка при подборе приводит либо к недогреву притока (теплообменник мал), либо к перерасходу энергии и проблемам с регулированием (теплообменник избыточен). В обоих случаях — дискомфорт, перерасход бюджета и риск аварий.
В этой статье — пошаговый алгоритм подбора водяного теплообменника для приточной установки: от определения исходных данных до проверки по аэродинамическому сопротивлению и расходу теплоносителя. Все формулы — с примерами расчёта.
Исходные данные для подбора
Для подбора водяного теплообменника приточной установки необходимы 6 параметров. Три из них определяются проектом вентиляции, три — системой теплоснабжения.
Параметры воздушного тракта
- Расход воздуха L (м³/ч) — производительность приточной установки. Указывается в техническом задании на вентиляцию или рассчитывается по СП 60.13330 исходя из кратности воздухообмена и назначения помещений. Типичные значения: 1500–25 000 м³/ч для коммерческих объектов, 300–3000 м³/ч для жилых
- Температура наружного воздуха tнар (°C) — расчётная температура холодного периода по СП 131.13330, параметр Б (обеспеченность 0,92). Для Москвы: −28 °C, Петербурга: −26 °C, Екатеринбурга: −35 °C
- Температура приточного воздуха tприт (°C) — обычно +18…+22 °C. Для большинства проектов принимается +18 °C
Параметры теплоносителя
- Температура подачи t1 (°C) — температура горячей воды на входе в теплообменник. Типичные значения: 80, 90 или 95 °C (зависит от температурного графика теплоснабжения)
- Температура обратки t2 (°C) — температура воды на выходе из теплообменника. Типичные значения: 40, 50, 60 или 70 °C
- Располагаемый напор ΔP (кПа) — перепад давления, доступный для контура теплообменника от теплового пункта. Влияет на выбор насоса обвязки
Дополнительно
- Фронтальное сечение F (мм × мм) — размер проходного сечения приточной установки. Теплообменник должен совпадать по фронтальному сечению с установкой. Стандартные типоразмеры: от 400×200 до 2300×1300 мм
- Наличие рекуператора — если в установке есть рекуператор (пластинчатый, роторный), калорифер работает после него. Температура воздуха на входе в калорифер выше наружной
- Тип теплоносителя — вода или раствор этиленгликоля/пропиленгликоля (концентрация 20–40%). Гликолевый раствор снижает теплоотдачу на 10–20% и увеличивает гидравлическое сопротивление на 15–30%
Расчёт требуемой мощности
Мощность нагрева воздуха определяется из уравнения теплового баланса:
Q = L × ρ × c × ΔT / 3600
Подставляя константы (ρ = 1,2 кг/м³, c = 1,005 кДж/(кг·°C)), получаем упрощённую формулу:
Q (кВт) = L × ΔT / 3000
где ΔT = tприт − tнар.
Погрешность упрощённой формулы — менее 1% (подробный разбор — в статье Расчёт мощности водяного калорифера).
Таблица требуемой мощности по расходу воздуха и региону
| Расход L, м³/ч | Москва (−28°C), кВт | С.-Петербург (−26°C), кВт | Екатеринбург (−35°C), кВт | Новосибирск (−39°C), кВт |
|---|---|---|---|---|
| 1 500 | 23,0 | 22,0 | 26,5 | 28,5 |
| 3 000 | 46,0 | 44,0 | 53,0 | 57,0 |
| 5 000 | 76,7 | 73,3 | 88,3 | 95,0 |
| 7 500 | 115,0 | 110,0 | 132,5 | 142,5 |
| 10 000 | 153,3 | 146,7 | 176,7 | 190,0 |
| 15 000 | 230,0 | 220,0 | 265,0 | 285,0 |
| 20 000 | 306,7 | 293,3 | 353,3 | 380,0 |
| 25 000 | 383,3 | 366,7 | 441,7 | 475,0 |
Если в установке есть рекуператор, ΔT рассчитывается от температуры воздуха после рекуператора, а не от наружной. Температура после рекуператора: tрек = tнар + η × (tвытяж − tнар), где η — КПД рекуперации (0,50–0,85).
Выбор рядности теплообменника
Рядность — количество рядов трубок по направлению движения воздуха. Чем больше рядов, тем больше площадь теплообмена и мощность при одинаковом фронтальном сечении.
Зависимость мощности от рядности
Для конкретного типоразмера теплообменника (фронтальное сечение фиксировано) мощность растёт с рядностью, но не линейно — каждый следующий ряд добавляет меньше мощности, чем предыдущий, из-за снижения среднего температурного напора:
| Рядность | Относительная мощность | ΔP воздух (при 2,5 м/с), Па | Типовой диапазон мощности |
|---|---|---|---|
| 2 ряда | 1,0× (базовая) | 70–100 | 16–131 кВт |
| 4 ряда | 1,8–2,0× | 140–210 | 72–590 кВт |
| 6 рядов | 2,5–2,8× | 220–340 | 132–960 кВт |
| 8 рядов | 3,0–3,4× | 300–480 | 190–1316 кВт |
Правило выбора рядности
Рядность определяется из соотношения требуемой мощности и мощности 2-рядного теплообменника данного типоразмера:
- Если требуемая мощность ≤ мощности 2-рядного — выбираем 2 ряда
- Если требуемая мощность = 1,8–2,0× мощности 2-рядного — выбираем 4 ряда
- Если требуемая мощность = 2,5–2,8× — выбираем 6 рядов
- Если требуемая мощность = 3,0–3,4× — выбираем 8 рядов
Запас мощности 10–15% — стандартная инженерная практика. Запас более 30% нежелателен: теплообменник будет работать при сниженном расходе теплоносителя, что затрудняет регулирование и увеличивает риск замерзания обратки (подробнее — в статье Защита теплообменника от разморозки).
Расчёт расхода теплоносителя
Расход воды через теплообменник определяется его мощностью и температурным перепадом:
G = Q / (cв × ΔTв)
- G — расход теплоносителя, м³/ч
- Q — мощность теплообменника, кВт
- cв — объёмная теплоёмкость воды = 1,163 кВт·ч/(м³·К)
- ΔTв — перепад температур подачи и обратки, К
Таблица расхода воды при различных мощностях
| Мощность Q, кВт | Расход при 80/60°C (ΔT=20К), м³/ч | Расход при 90/70°C (ΔT=20К), м³/ч | Расход при 95/70°C (ΔT=25К), м³/ч |
|---|---|---|---|
| 20 | 0,86 | 0,86 | 0,69 |
| 50 | 2,15 | 2,15 | 1,72 |
| 100 | 4,30 | 4,30 | 3,44 |
| 150 | 6,45 | 6,45 | 5,16 |
| 200 | 8,60 | 8,60 | 6,88 |
| 300 | 12,90 | 12,90 | 10,32 |
| 500 | 21,50 | 21,50 | 17,20 |
| 800 | 34,40 | 34,40 | 27,52 |
| 1000 | 43,01 | 43,01 | 34,40 |
По расходу теплоносителя подбирается обвязка калорифера: смесительный узел, циркуляционный насос и регулирующий клапан. Клапан подбирается по Kvs — коэффициенту пропускной способности (подробнее — Что такое Kvs клапана).
Поправка на гликоль
При использовании раствора этиленгликоля или пропиленгликоля теплоёмкость снижается, вязкость растёт. Расход теплоносителя увеличивается:
| Концентрация гликоля, % | Температура замерзания, °C | Поправка к расходу | Снижение мощности теплообменника |
|---|---|---|---|
| 0 (вода) | 0 | 1,00× | — |
| 20 | −8 | 1,08× | −5–8% |
| 30 | −15 | 1,14× | −8–12% |
| 40 | −25 | 1,22× | −12–18% |
При гликоле 40% мощность теплообменника снижается на 12–18% относительно расчёта на воде. Это нужно учитывать при подборе — либо выбирать теплообменник с большей площадью, либо увеличивать расход.
Аэродинамическое сопротивление
Теплообменник создаёт сопротивление воздушному потоку, которое преодолевает вентилятор приточной установки. Аэродинамическое сопротивление ΔPа зависит от:
- Фронтальной скорости воздуха vф = L / (3600 × F), где F — площадь фронтального сечения теплообменника (м²). Рабочий диапазон: 1,5–4,0 м/с. Оптимум: 2,0–3,0 м/с
- Рядности — каждый ряд добавляет ~35–60 Па при vф = 2,5 м/с
- Шага оребрения — чем плотнее рёбра, тем выше сопротивление. Шаг 2,0 мм — максимальная мощность, но высокое сопротивление. Шаг 3,0–3,5 мм — компромисс
Сопротивление растёт пропорционально квадрату фронтальной скорости: ΔPа ~ vф². При увеличении скорости с 2,0 до 3,0 м/с сопротивление возрастает в 2,25 раза.
Допустимое аэродинамическое сопротивление
Общее сопротивление приточной установки (фильтр + теплообменник + шумоглушитель + воздуховоды) не должно превышать напор вентилятора. Типичный бюджет на теплообменник — 100–300 Па в зависимости от типоразмера установки и доступного напора.
Если аэродинамическое сопротивление выбранного теплообменника превышает бюджет, варианты:
- Увеличить фронтальное сечение (перейти на следующий типоразмер установки)
- Уменьшить рядность (но это снижает мощность — нужен пересчёт)
- Выбрать теплообменник с увеличенным шагом оребрения
Гидравлическое сопротивление по воде
Гидравлическое сопротивление (потери давления) ΔPг определяет напор циркуляционного насоса обвязки. Зависит от:
- Расхода теплоносителя — растёт пропорционально G²
- Количества ходов — в многоходовых теплообменниках вода проходит несколько раз по трубкам (2, 4 или 6 ходов). Больше ходов — выше скорость в трубках, лучше теплоотдача, но выше сопротивление
- Диаметра присоединения — DN 25 (1″) для малых, DN 32–50 для средних, DN 65–80 для крупных теплообменников
Типичные значения гидравлического сопротивления
| Мощность Q, кВт | Расход G, м³/ч | ΔPг теплообменника, кПа | Потери в обвязке (трубопроводы + арматура), кПа | Общий напор насоса, кПа |
|---|---|---|---|---|
| 20–50 | 0,9–2,2 | 5–15 | 10–20 | 15–35 |
| 50–150 | 2,2–6,5 | 10–30 | 15–30 | 25–60 |
| 150–400 | 6,5–17 | 15–50 | 20–40 | 35–90 |
| 400–1000 | 17–43 | 20–80 | 25–50 | 45–130 |
Влияние температурного графика
Температурный график теплоснабжения (подача/обратка) напрямую влияет на размер теплообменника. При снижении температуры подачи уменьшается средний температурный напор, и для той же мощности нужна большая площадь теплообмена.
Средний логарифмический температурный напор (для противотока):
ΔTср = (ΔTб − ΔTм) / ln(ΔTб / ΔTм)
где ΔTб = t1 − tприт (подача воды минус выход воздуха), ΔTм = t2 − tнар (обратка воды минус вход воздуха).
Сравнение температурных графиков для Москвы (tнар = −28°C, tприт = +18°C)
| Температурный график | ΔTб, °C | ΔTм, °C | ΔTср, °C | Относит. площадь теплообмена |
|---|---|---|---|---|
| 95/70°C | 77 | 98 | 87,1 | 0,85× |
| 90/70°C | 72 | 98 | 84,4 | 0,88× |
| 80/60°C | 62 | 88 | 74,3 | 1,00× (базовая) |
| 70/50°C | 52 | 78 | 64,2 | 1,16× |
| 60/40°C | 42 | 68 | 53,9 | 1,38× |
| 50/30°C (тепл. насос) | 32 | 58 | 43,6 | 1,70× |
При низкотемпературном теплоснабжении от теплового насоса (50/30°C) площадь теплообмена должна быть в 1,7 раза больше, чем при стандартном графике 80/60°C. Это означает переход на теплообменник с большей рядностью: например, вместо 4-рядного потребуется 6- или 8-рядный.
Пример полного расчёта
Исходные данные:
- Объект: офисное здание, Москва
- Приточная установка: расход L = 10 000 м³/ч, фронтальное сечение 1000×500 мм
- Рекуператора нет
- Температурный график: 80/60°C
- Теплоноситель: вода
Шаг 1. Мощность
ΔT = 18 − (−28) = 46°C
Q = 10 000 × 46 / 3000 = 153,3 кВт
С запасом 10%: Qрасч = 153,3 × 1,1 = 168,7 кВт
Шаг 2. Фронтальная скорость
F = 1,0 × 0,5 = 0,5 м²
vф = 10 000 / (3600 × 0,5) = 5,56 м/с — слишком высокая!
При фронтальной скорости выше 4,0 м/с аэродинамическое сопротивление резко растёт (пропорционально v²), конденсат может срываться с оребрения. Нужно увеличить фронтальное сечение.
Для vф = 2,5 м/с: F = 10 000 / (3600 × 2,5) = 1,11 м². Ближайший стандартный типоразмер: 1500×800 мм (F = 1,2 м²).
Проверка: vф = 10 000 / (3600 × 1,2) = 2,31 м/с — в допустимом диапазоне.
Шаг 3. Рядность
Требуемая мощность 169 кВт при типоразмере 1500×800. Мощность 2-рядного теплообменника VS 150–WCL2 при 80/60°C и vф = 2,3 м/с — около 92 кВт.
Соотношение: 169 / 92 = 1,84. Это соответствует 4 рядам.
Выбор: 4-рядный теплообменник (серия WCL4). Мощность 4-рядного при аналогичных условиях — около 175 кВт (запас 3,7% сверх расчётных 169 кВт + исходный запас 10%).
Шаг 4. Расход теплоносителя
G = 169 / (1,163 × 20) = 7,27 м³/ч
Подбор обвязки: смесительный узел с клапаном Kvs ≥ 10, насос 32-80 или 40-80, DN обвязки — DN40.
Шаг 5. Проверка аэродинамического сопротивления
Для 4-рядного теплообменника при vф = 2,3 м/с аэродинамическое сопротивление составляет ~160–180 Па. Это укладывается в типичный бюджет 200–250 Па для данного типоразмера.
Шаг 6. Итог
| Параметр | Значение |
|---|---|
| Тип теплообменника | Медно-алюминиевый, 4-рядный (WCL4) |
| Типоразмер | VS 150 (1500×800 мм) |
| Мощность | ~175 кВт |
| Расход воздуха | 10 000 м³/ч |
| Расход воды (80/60°C) | 7,27 м³/ч |
| Аэродинамическое сопротивление | ~170 Па |
| Фронтальная скорость | 2,31 м/с |
Ошибки при подборе
1. Несовпадение фронтального сечения
Теплообменник должен точно совпадать с проходным сечением секции приточной установки. Если сечение меньше — воздух обтекает теплообменник по краям без нагрева (байпас). Если больше — не входит в корпус.
2. Занижение расчётной температуры
Использование средней температуры января вместо расчётной по СП 131. Для Москвы разница: −7,8°C vs −28°C. Мощность при −7,8°C: 85,9 кВт vs 153,3 кВт при −28°C. Калорифер будет недостаточен в 8% самых холодных суток.
3. Избыточная рядность
Установка 8-рядного теплообменника там, где достаточно 4-рядного. Последствия: высокое аэродинамическое сопротивление (вентилятор работает на повышенном напоре, расход электроэнергии растёт на 15–30%), теплообменник работает при малом расходе воды, регулирование затруднено.
4. Не учтён гликоль
Проектировщик считает мощность для воды, а систему заполняют 40%-м гликолем. Мощность теплообменника падает на 12–18%, расход вырастает на 22%. Насос и клапан не справляются с увеличенным расходом.
5. Игнорирование гидравлического сопротивления
Подбор насоса «с запасом» без расчёта потерь давления в теплообменнике и обвязке. Завышенный насос — перерасход электроэнергии и шум. Заниженный — не обеспечивает расчётный расход, калорифер не выходит на мощность.
6. Подбор без учёта обвязки
Теплообменник подобран, а про обвязку забыли. В результате калорифер подключён напрямую к магистрали без смесительного узла — нет регулирования температуры, нет защиты от разморозки.
