Как защитить теплообменник от разморозки
Теплообменник (водяной калорифер) — главный элемент приточной установки. Он обеспечивает нужную температуру воздуха на выходе благодаря автоматике. С приходом холодов возникает риск разморозки. Чтобы избежать ремонта или замены теплообменника, достаточно проверить наличие и работоспособность всех защитных элементов.

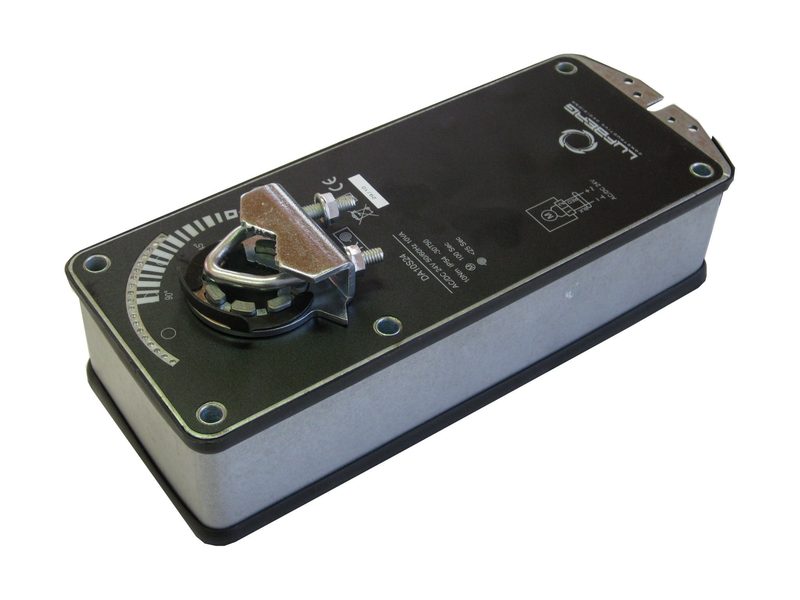

1. Электропривод воздушного клапана с возвратной пружиной
Закрывает воздушный клапан при сбое электричества, предотвращая подачу холодного воздуха на теплообменник. Требует проверки перед запуском в межсезонье.
- Подбирается по усилию (N/m) и размеру клапана
- Питание: 24В или 220В
- Управляющий сигнал: 0-10В или ON/OFF

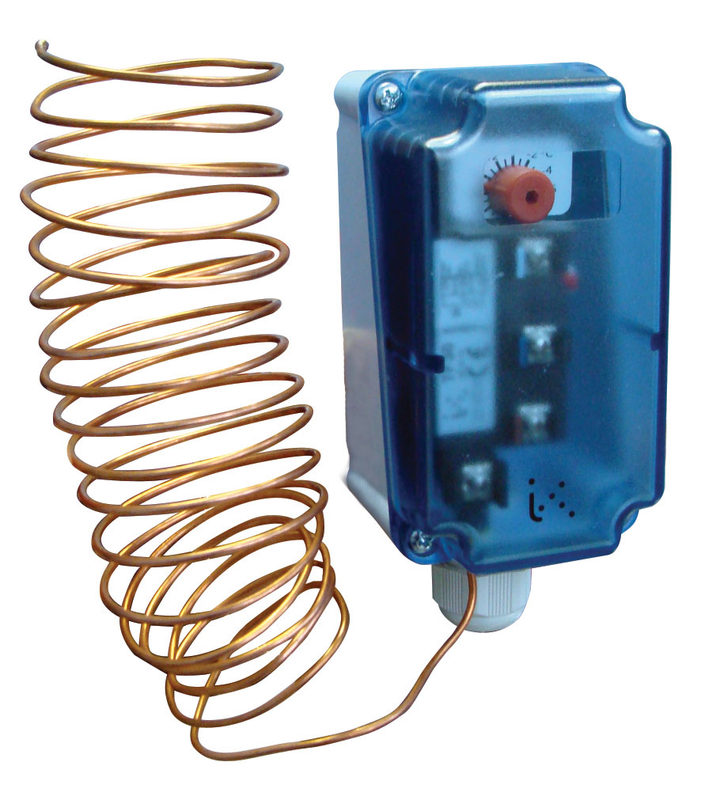

2. Капиллярный термостат защиты от разморозки
Датчик-реле, который срабатывает при критическом снижении температуры за теплообменником. Медная капиллярная трубка разматывается по сечению теплообменника.
- Доступные длины: 1 м, 3 м, 6 м
- Требует правильной укладки без переломов и перегибов
- Уставка срабатывания: обычно +5...+7 °C

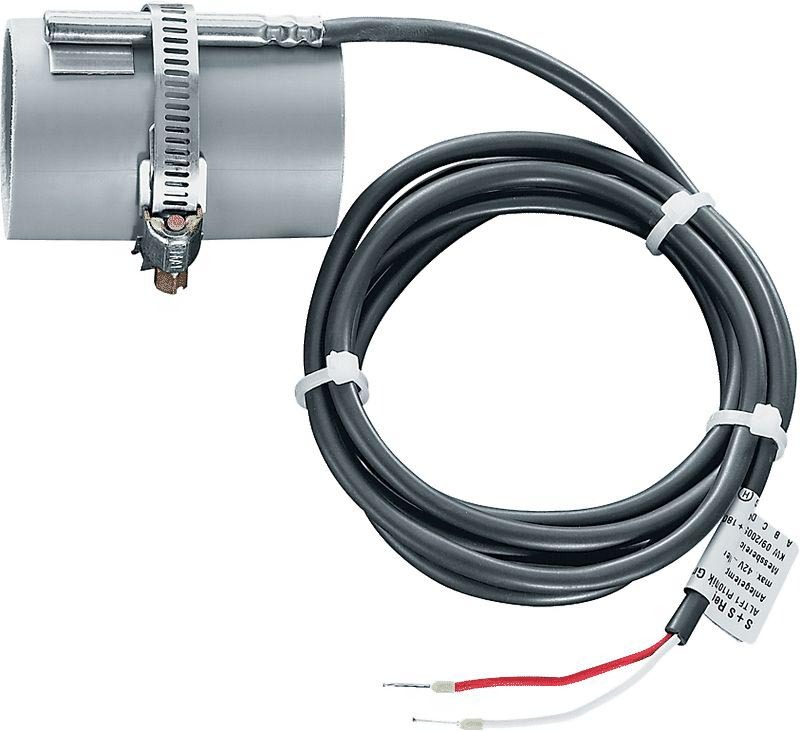

3. Датчик обратной воды
Устанавливается на выходном коллекторе теплообменника. Контролирует температуру теплоносителя на выходе — при падении ниже порога подаёт сигнал на закрытие клапана наружного воздуха.
- Типы: накладной и погружной
- Погружной — точнее, но требует врезки
- Накладной — проще в монтаже

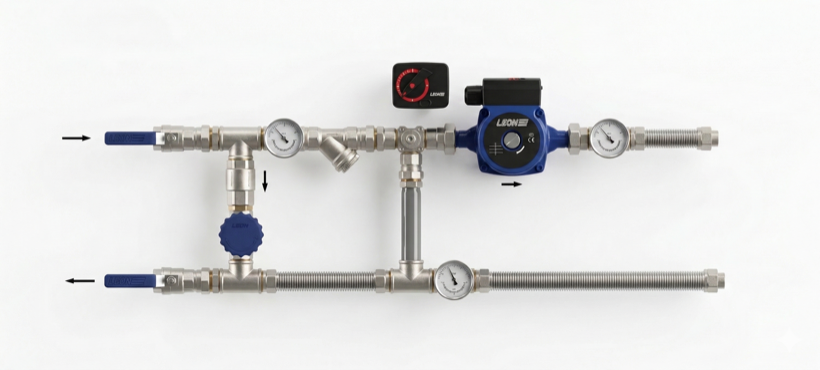

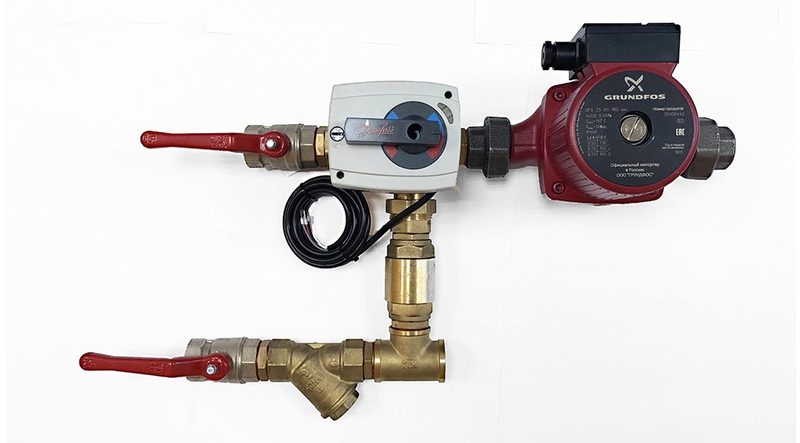

4. Смесительный узел
Обеспечивает постоянную циркуляцию теплоносителя через теплообменник, даже когда клапан на магистрали закрыт. Это ключевой элемент антифриз-защиты.
Минимальный состав узла: два шаровых крана, регулирующий клапан с приводом, циркуляционный насос, обратный клапан, фильтр.
Смесительные узлы серий LN и SURP обеспечивают полный набор защитных функций.
