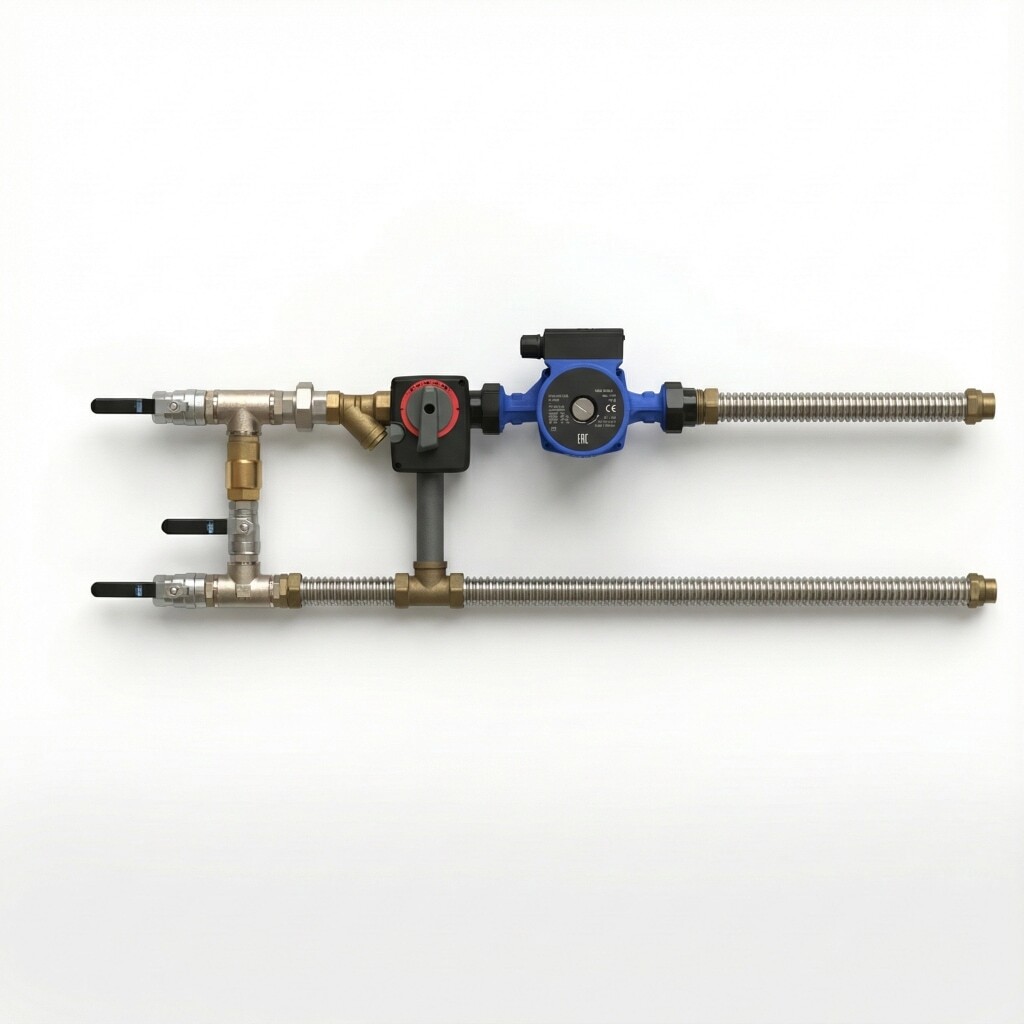

Смесительный узел ZMP 40-1.0 для вентиляционных установок
Решение для обвязки водяных калориферов с Kvs 1.0 и насосом 25/40

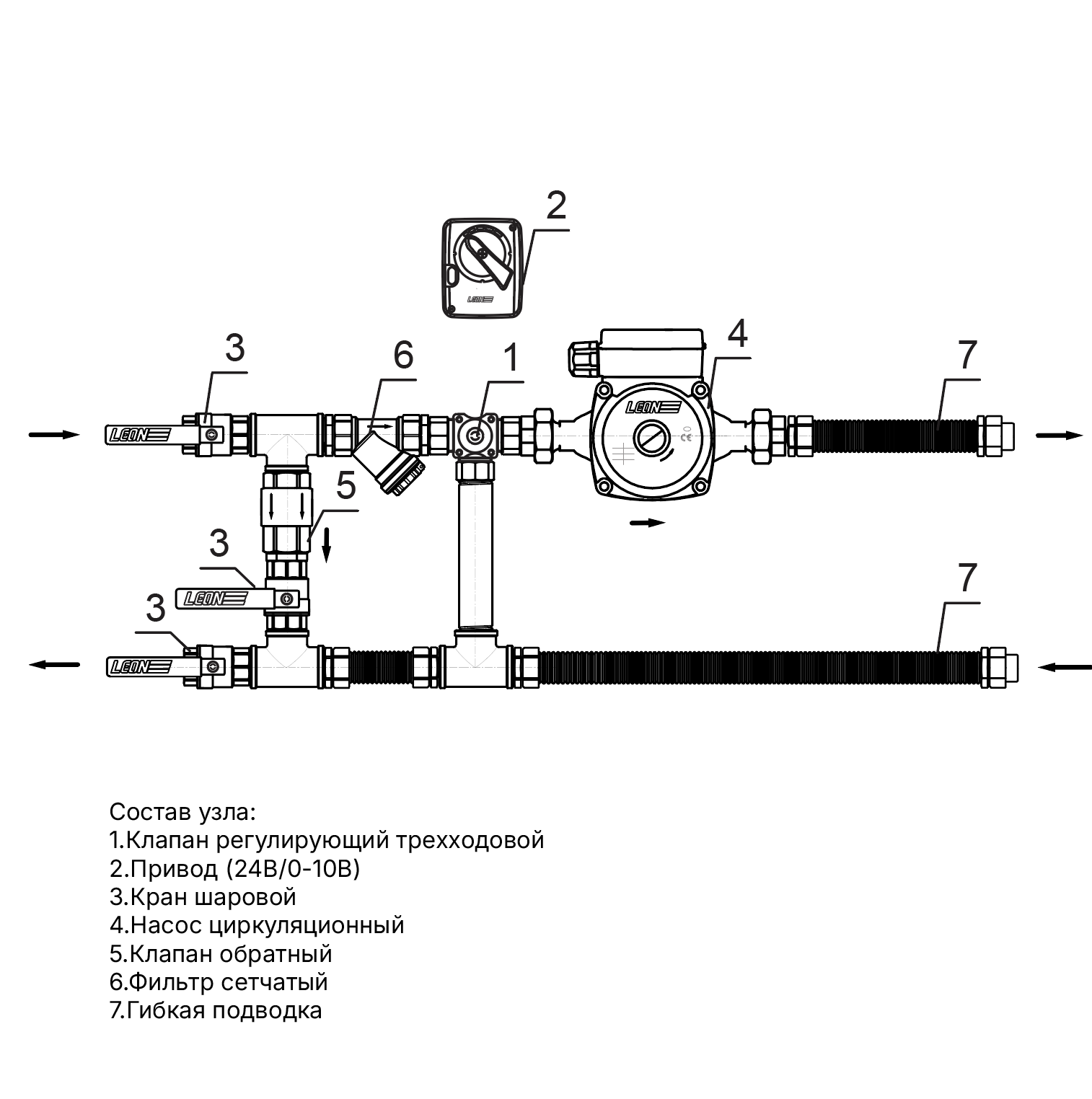

- Клапан регулирующий трехходовой (Kvs 1.0)
- Электропривод (24В / 0-10В)
- Кран шаровой (латунь)
- Насос циркуляционный 25/40 (3 скорости)
- Клапан обратный пружинный
- Фильтр сетчатый (грязевик)
- Гибкая подводка (нержавеющая сталь)
В РОССИИ
| Применение | Вентиляция (обвязка ВН) |
| Условный проход (DN) | 25 мм (резьба 1") |
| Рабочее давление | до 10 бар (PN10) |
| Температура среды | от +5°C до +120°C |
| Насос циркуляционный | Тип 25/40 (1х230В) |
| Материалы корпуса | Латунь, нерж. сталь |
| Теплоноситель | Вода, гликоль (до 50%) |
Назначение и применение
Узел ZMP 40-1.0 — это готовое инженерное решение для качественного регулирования температуры воздуха в приточных установках. Он обеспечивает циркуляцию теплоносителя в малом контуре, защищая калорифер от замерзания даже при низких температурах наружного воздуха. Идеально подходит для систем автоматизации с аналоговым управлением 0-10В.
Смесительный узел применяется для регулирования подачи теплоносителя в водяные калориферы приточных вентиляционных установок. Используется в системах общеобменной вентиляции зданий различного назначения.
Подробное описание смесительного узла ZMP 40-1.0
Смесительный узел ZMP 40-1.0 является ключевым элементом системы обвязки водяных нагревателей в вентиляции. Благодаря точно подобранным компонентам (Kvs=1.0), он обеспечивает плавное смешение обратного теплоносителя с прямым, поддерживая заданную температуру с высокой точностью.
Преимущества использования узлов серии ZMP
- Компактность и герметичность: Заводская сборка исключает протечки.
- Универсальность: Подходит для любых вентиляционных установок.
- Защита оборудования: Встроенный циркуляционный насос 25-40 гарантирует постоянный проток воды.
Монтаж и эксплуатация
Установка производится в непосредственной близости от калорифера. Гибкие подводки из нержавеющей стали значительно упрощают монтаж в стесненных условиях венткамеры. Питание насоса — 230В, питание привода — 24В. Управление осуществляется контроллером вентиляции сигналом 0-10В.
Часто задаваемые вопросы (FAQ)
Другие варианты серии ZMP
| Арт. | Наименование | Расход (м³/ч) | KVS | Насос | DN | Цена (с НДС) |
|---|---|---|---|---|---|---|
| BMS501 | ZMP 40-1.0 | 0,49 | 1 | 25-40 | 25 | 30 958 ₽ |
| BMS502 | ZMP 40-1.6 | 0,71 | 1,6 | 25-40 | 25 | 30 958 ₽ |
| BMS503 | ZMP 40-2.5 | 0,92 | 2,5 | 25-40 | 25 | 30 958 ₽ |
| BMS505 | ZMP 40-4.0 | 1,36 | 4 | 25-40 | 25 | 30 999 ₽ |
| BMS506 | ZMP 60-4.0 | 1,73 | 4 | 25-60 | 25 | 32 899 ₽ |
| BMS507 | ZMP 60-6.3 | 2,5 | 6,3 | 25-60 | 25 | 32 918 ₽ |
| BMS508 | ZMP 80-6.3 | 3,76 | 6,3 | 25-80 | 25 | 37 299 ₽ |
| BMS509 | ZMP 80-10.0 | 4,7 | 10 | 25-80 | 25 | 37 439 ₽ |
| BMS510 | ZMP 80-16.0 | 6,7 | 16 | 32-80 | 32 | 46 337 ₽ |
| BMS511 | ZMP 110-16.0 | 9,3 | 16 | 32-100 | 32 | 64 937 ₽ |
